Артикул: RX6716

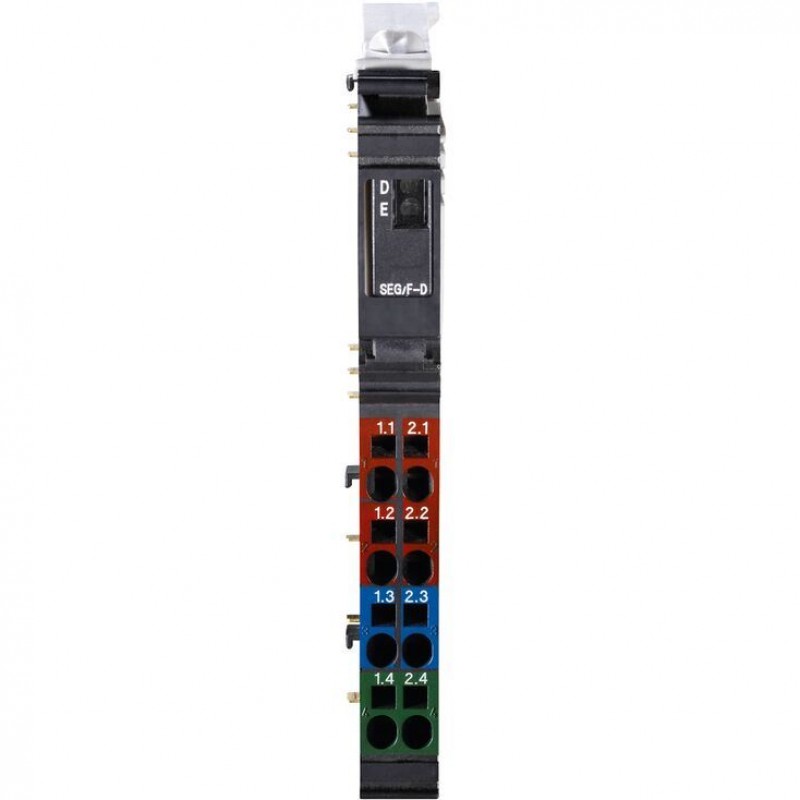

Сегментный модуль, защита — диагностика R-IB IL 24 SEG/F-D-PAC
Доступно к заказу
Цена по запросу
И выбери подходящего.
Description
- Сегментный разъем Inline: 24 В (пост.)
- С предохранителем и диагностикой
- В комплекте с принадлежностями (соединительные штекеры с этикетками)
Описание изделия
Клемма предназначена для использования в станции Inline. Она позволяет создавать защищенную сегментную цепь внутри главной цепи. Клемма не используется для подачи напряжения, поэтому не имеет элементов защиты от неправильной полярности и повышенного напряжения. Эта клемма оснащается светодиодом для диагностики и обрабатывает два бита входных данных, на основании которых распознается наличие подачи питания и состояние предохранителя.
Технические данные
Общие данные
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Масса 1) | г | 59 |
| Режим работы | Режим рабочих данных с 2 битами | |
| Температура окружающей среды (эксплуатация) | °C | -25 ... +55 |
| Температура окружающей среды (хранение/транспортировка) | °C | -25 ... +85 |
| Допустимая влажность воздуха (эксплуатация) | 10 % ... 95 %, EN 61131-2 | |
| Допустимая влажность воздуха (хранение/транспортировка) | 10 % ... 95 %, EN 61131-2 | |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м выше НН) | |
| Давление воздуха (хранение/транспортировка) | 70 кПа ... 106 кПа (до 3000 м выше НН) | |
| Класс защиты | IP20, IEC 60529 | |
| Класс защиты | III, VDE 0106, IEC 60536 | |
| 1) | Включая штекер |
Параметры подключения
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Название | Соединительный штекер Inline | |
| Тип разъема | Пружинные клеммы | |
| Сечение проводов — жестких/гибких/AWG | 0,2 мм² ... 1,5 мм² 0,2 мм² ... 1,5 мм² 24 ... 16 | |
Интерфейс локальной шины
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Тип разъема | Ранжирование данных | |
| Скорость передачи | кБит/с | 500 |
Inline — потенциалы/баланс мощности
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Питание главной цепи UM | В пост тока | 24 |
| Напряжение логической схемы UL | В пост тока | 7,5 |
| Максимальное потребление тока из UL | мА | 25 |
| Максимальное потребление мощности из UL | Вт | 0,19 |
| Потребление номинального тока из UM 1) | A | 4 |
| 1) | Номинальное значение |
Питание электроники модулей и периферии через устройства сопряжения шины/клемму питания
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Техника подключения | Ранжирование потенциалов | |
| Питание периферии 24 В (UM, US) |
| Подача главного напряжения UM осуществляется в устройстве сопряжения шины или в клемме подачи питания. Сегментное напряжение US автоматически подается на этой сегментной клемме и защищается внутренним предохранителем. На сегментной клемме отсутствуют подключения для подачи напряжения питания. Зажимы предусмотрены исключительнодля измерений. |
Допустимый суммарный ток в распределителях потенциалов главной и сегментной цепей
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Допустимый суммарный ток в распределителях потенциалов | A | 6,3 |
| Номинальный ток клеммы | A | 4 |
| Отклонение | % | + 10 |
Снижение тока нагрузки в сегментной цепи
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Снижение параметров | Без снижения характеристик |
Защитные устройства
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Защита от перегрузки/короткого замыкания в сегментной цепи | Плавкий предохранитель 5 x 20 мм на 6,3 A инерционный (макс. значение предохранителя 8 A. При защите со значением больше 2 A использовать только инерционные предохранители!) | |
| Защита от неправильной полярности | Защитные элементы в клемме подачи питания или в устройстве сопряжения шины | |
| Защита от перенапряжения | Защитные элементы в клемме подачи питания или в устройстве сопряжения шины | |
Разделение потенциалов/изоляция областей напряжения
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Совместные потенциалы | ||
| Главное напряжение 24 В UM, сегментное напряжение 24 В US и заземление выведены на один потенциал. FE имеет собственную область потенциала. | ||
| Разделенные потенциалы в системе из устройства сопряжения шины/клеммы питания и клеммы ввода-вывода | ||
| Контрольный участок | Испытательное напряжение | |
| Питание 5 В входящей удаленной шины/питание 7,5 В (логика шины) | 500 V AC, 50 Hz, 1 min. | |
| Питание 5 В отходящей удаленной шины/питание 7,5 В (логика шины) | 500 V AC, 50 Hz, 1 min. | |
| Питание 7,5 В (логика шины)/24 В (периферия) | 500 V AC, 50 Hz, 1 min. | |
| Питание 24 В (периферия)/заземление | 500 V AC, 50 Hz, 1 min. | |
Сообщения об ошибках для вышестоящей системы управления или вычислительной системы
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| Сообщение об ошибке | Сообщение периферии при сработавшем или отсутствующем предохранителе Сообщение периферии при отсутствующем напряжении питания UM | |
| Допуски |
| Актуальные допуски см. на сайте www.boschrexroth.com. |
Размеры
Размеры
| Тип | R-IB IL 24 SEG/F-D-PAC | |
| A | мм | 12,2 |
| B | мм | 120 |
| C | мм | 71,5 |
| Примечание к размерным данным | Глубина действительна при использовании монтажной шины TH 35-7.5 (согласно EN 60715). | |
