Артикул: RX6722

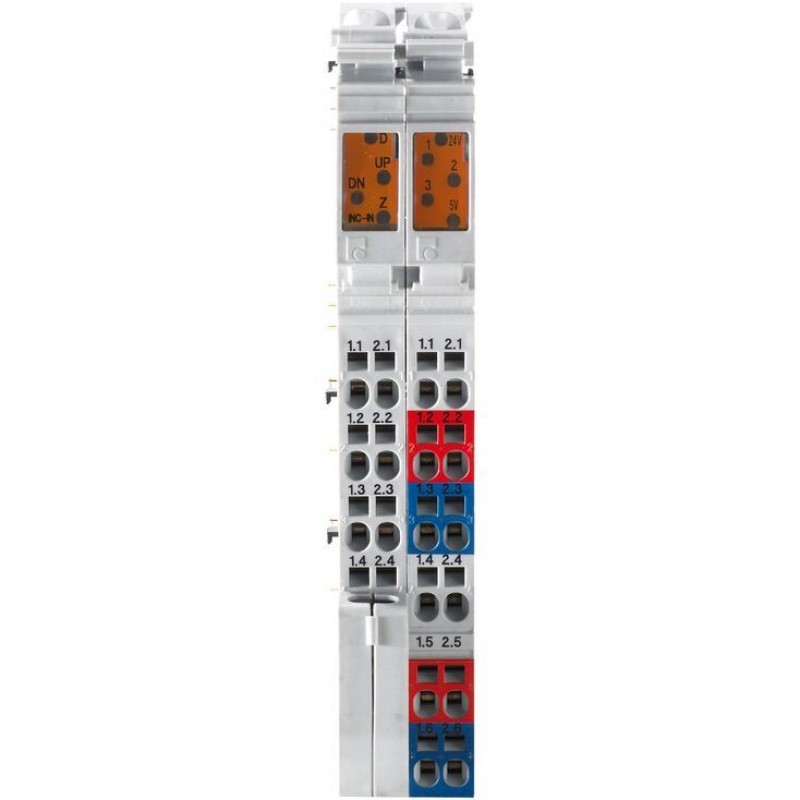

Сигнальная клемма для инкрементального шифратора R-IB IL INC-IN-PAC
Доступно к заказу
Цена по запросу
И выбери подходящего.
Description
- Сигнальная клемма Inline для датчика положения
- 1 вход для инкрементального датчика с сигналом прямоугольной формы (симметричный или несимметричный)
- 3 цифровых входа: 24 В (пост.)
- 3-проводное подключение
- В комплекте с принадлежностями (соединительные штекеры с этикетками)
Описание изделия
Клемма для инкрементальных шифраторов служит для регистрации положений (длины) или угловых положений с относительными системами датчиков, т.е. она считывает данные положения и угла инкрементальных шифраторов с сигналами прямоугольной формы.
К клемме можно подключать как симметричные (RS-422), так и ассиметричные датчики (5 В пост. тока – 24 В пост. тока) с сигналами прямоугольной формы. Возможно считывание данных датчиков угла поворота и систем измерения длины с Z-импульсом или без него.
Технические данные
Общие данные
| Тип | R-IB IL INC-IN-PAC | |
| Масса 1) | г | 143 |
| Режим работы | Режим рабочих данных | |
| Способ подключения датчиков | 2-, 3-проводное подключение | |
| Способ подключения исполнительных элементов | 2-проводное подключение, несимметричное | |
| Температура окружающей среды (эксплуатация) | °C | -25 ... +55 |
| Температура окружающей среды (хранение/транспортировка) | °C | -25 ... +85 |
| Допустимая влажность воздуха (эксплуатация) | 10 % ... 95 % согласно DIN EN 61131-2 | |
| Допустимая влажность воздуха (хранение/транспортировка) | 10 % ... 95 % согласно DIN EN 61131-2 | |
| Давление воздуха (эксплуатация) | 70 кПа ... 106 кПа (до 3000 м выше НН) | |
| Давление воздуха (хранение/транспортировка) | 70 кПа ... 106 кПа (до 3000 м выше НН) | |
| Класс защиты | IP20, IEC 60529 | |
| Класс защиты | III, VDE 0106, IEC 60536 | |
| 1) | Включая штекер |
Параметры подключения
| Тип | R-IB IL INC-IN-PAC | |
| Название | Соединительный штекер Inline | |
| Тип разъема | Пружинные клеммы | |
| Сечение проводов — жестких/гибких/AWG | 0,2 мм² ... 1,5 мм² 0,2 мм² ... 1,5 мм² 24 ... 16 | |
Интерфейс локальной шины
| Тип | R-IB IL INC-IN-PAC | |
| Тип разъема | Ранжирование данных | |
| Скорость передачи | кБит/с | 500 |
Inline — потенциалы/баланс мощности
| Тип | R-IB IL INC-IN-PAC | |
| Типичное напряжение питания периферии UM | В пост тока | 24 |
| Типичное потребление тока из UM | мА | 340 |
| Напряжение логической схемы UL | В пост тока | 7,5 |
| Максимальное потребление тока из UL | мА | 70 |
| Типичное потребление мощности из UL | мВт | 525 |
Питание электроники модулей и периферии через устройства сопряжения шины/клемму питания
| Тип | R-IB IL INC-IN-PAC | |
| Техника подключения | Ранжирование потенциалов | |
Потеря мощности
| Тип | R-IB IL INC-IN-PAC | |
| Мощность потерь корпуса PGEH 1) | Вт | ≤ 1,4 |
| 1) | В пределах допустимой рабочей температуры |
Цифровые входы
| Тип | R-IB IL INC-IN-PAC | ||
| Число цифровых входов | 3 | ||
| Описание входов | Согласно EN 61131-2, тип 1 | ||
| Определение порогов переключения | Область сигнала при низком уровне | -30 В пост тока ... +5 В пост тока | |
| Область сигнала при высоком уровне | 15 В пост тока ... 30 В пост тока | ||
| Совместные потенциалы | Питание периферии, масса | ||
| Номинальное входное напряжение UIN | В пост тока | 24 | |
| Допустимый диапазон | -30 V < UIN < +30 V DC | ||
| Номинальный входной ток при UIN | мА | 2,7 | |
| Время задержки | < 1 ms | ||
| Допустимая длина кабеля для датчика 1) | м | < 30 | |
| 1) | Для обеспечения соответствия директиве по ЭМС 89/336/ЕЭС |
Цифровые выходы
| Тип | R-IB IL INC-IN-PAC | |
| Число цифровых выходов | 1 (двойное назначение входа E3) | |
| Описание выходов | NPN (переключение на массу) | |
| Номинальное остаточное напряжение UOUT | В пост тока | 0,25 |
| Номинальный ток IНомин. | A | 0,5 |
| Погрешность номинального тока | % | + 10 |
Входы инкрементальных шифраторов
| Тип | R-IB IL INC-IN-PAC | |
| Число входов | 1 | |
| Тип разъема | Экранированные кабели | |
| Сигналы датчиков | 2 ряда импульсов (A и B, электрический сдвиг 90°) и один опорный сигнал (Z) | |
Типы датчиков
| Тип | R-IB IL INC-IN-PAC | ||
| Симметричные инкрементальные шифраторы | |||
| Сигнал 1) | 5 В пост тока | ||
| Способ подключения сигналов | A и A с инверсией, B и B с инверсией, Z и Z с инверсией | ||
| Уровень напряжения сигналов | Дифференциальный сигнал (сигнал ‒ инверсированный сигнал) мин. ±0,5 В, макс. ±6 В | ||
| Частота входа | Max. 300 kHz - | ||
| Питающее напряжение датчика | 5 В пост тока 24 В пост тока | ||
| Диапазон синфазного напряжения сигнал ‒ земля | –10 В … ±13,2 В | ||
| Допустимая длина кабеля 2) | При экранированной линии NUMpos | < 30 м | |
| Асимметричные инкрементальные шифраторы | |||
| Сигнал 3) | 5 В пост тока 24 В пост тока | ||
| Способ подключения сигналов | A*, B*, Z* | ||
| Уровень напряжения сигналов ‒ низкий | ≤ 2,5 В | ||
| Уровень напряжения сигналов ‒ высокий 4) | ≥ 3,5 В | ||
| Частота входа | Max. 300 kHz - | ||
| Питающее напряжение датчика | 5 В пост тока 24 В пост тока | ||
| Допустимая длина кабеля 2) | При экранированной линии NUMpos | < 30 м | |
| 1) | Симметричная последовательность импульсов (RS-422) с поперечной дорожкой |
| 2) | Для обеспечения соответствия директиве по ЭМС 89/336/ЕЭС |
| 3) | Асимметричная последовательность импульсов без поперечной дорожки |
| 4) | Макс. 27 В |
Питание датчиков
| Тип | R-IB IL INC-IN-PAC | |
| Питание датчиков 5 В | ||
| Диапазон напряжения | 4,75 В … 5,25 В | |
| Величина токовой нагрузки | мА | ≤ 250 |
| Защита от короткого замыкания | Электронная и температурная | |
| Питание датчиков 24 В | ||
| Диапазон напряжения | 19,2 В ... 30 В | |
| Величина токовой нагрузки | мА | ≤ 250 |
| Защита от короткого замыкания | Электронная и температурная | |
Разделение потенциалов/изоляция областей напряжения
| Тип | R-IB IL INC-IN-PAC | |
| Совместные потенциалы | ||
| Главное напряжение 24 В UM, сегментное напряжение 24 В US и заземление выведены на один потенциал. FE имеет собственную область потенциала. | ||
| Разделенные потенциалы в системе из устройства сопряжения шины/клеммы питания и клеммы ввода-вывода | ||
| Контрольный участок | Испытательное напряжение | |
| Питание 7,5 В (логика шины)/периферия | 500 V AC, 50 Hz, 1 min. | |
| Питание 7,5 В (логика шины)/заземление | 500 V AC, 50 Hz, 1 min. | |
| Питание 24 В (периферия)/заземление | 500 V AC, 50 Hz, 1 min. | |
Сообщения об ошибках для вышестоящей системы управления или вычислительной системы
| Тип | R-IB IL INC-IN-PAC | |
| Сообщение об ошибке | При сбое или перегрузке питания датчиков: Сообщение об ошибке периферии во включающий узел Датчики не подключены: Сообщение об ошибке периферии во включающий узел При обрыве жилы в кабеле датчика: Сообщение об ошибке периферии во включающий узел | |
Соответствие
| Тип | R-IB IL INC-IN-PAC | ||
| Соответствует: | |||
| Проверка помехоустойчивости по EN 61000-6-2 | Разрядка статического электричества (ESD) | Критерий B; контактный разряд 6 кВ; воздушный разряд 8 кВ согласно EN 61000-4-2/IEC 61000-4-2 | |
| Электромагнитные поля | Критерий B; напряженность поля: 10 В/м согласно EN 61000-4-3/IEC 61000-4-3 | ||
| Быстрые переходные процессы (Burst) | Критерий B; линии питания: 2 кВ; линии передачи сигналов/данных 2 кВ согласно EN 61000-4-5/IEC 61000-4-5 | ||
| Кондуктивные помехи | Критерий A; испытательное напряжение 10 В согласно EN 61000-4-6/IEC 61000-4-6 | ||
| Излучение помех корпуса | Класс A согласно EN 55011 | ||
| Допуски |
| Актуальные допуски см. на сайте www.boschrexroth.com. |

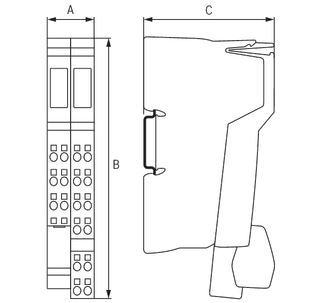

Размеры
Размеры
| Тип | R-IB IL INC-IN-PAC | |
| A | мм | 24,4 |
| B | мм | 140,5 |
| C | мм | 71,5 |
| Примечание к размерным данным | Глубина действительна при использовании монтажной шины TH 35-7.5 (согласно EN 60715). | |
