Артикул: RX6827

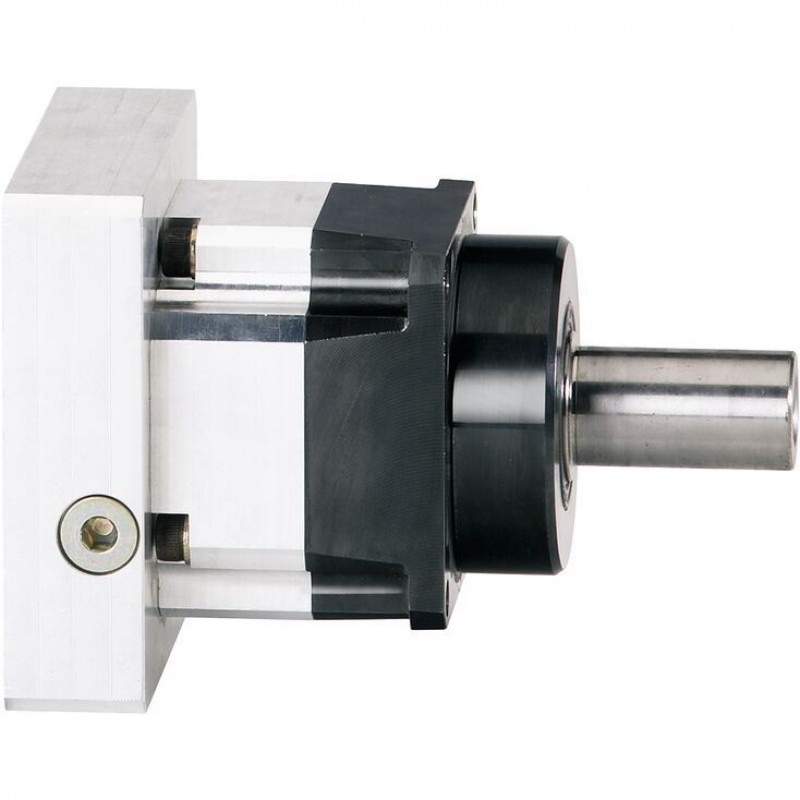

Планетарные серворедукторы GTM075

Name: Планетарные серворедукторы GTM075
Brand: Bosch Rexroth
SKU: RX6827
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Типовое обозначение

01	02		03	04		05	06		07
GTM	075	-			-			-

01	Планетарные серворедукторы GTM		GTM
02	Типоразмер		075
Монтажное положение и режим работы
03	Произвольно		NN
Ступени редуктора
04	Одноступенчатый		1
04	Двухступенчатый		2
Передаточное отношение
05	Одноступенчатый	4:1	004
		5:1	005
		7:1	007
		10:1	010
	Двухступенчатый	20:1	020
	Двухступенчатый	50:1	050
Приводной вал и мертвый ход
06	С призматической шпонкой		A
	Гладкий		B
	С призматической шпонкой, уменьшенный мертвый ход		C
	Гладкий, уменьшенный мертвый ход		D
Обозначение установленного двигателя
07	MS2N	03-D	NN50
		04-x	NN03
		05-x	NN20
		06-x	NN21
	MSK	040	NN03
		043C	NN03
		050	NN20
		060	NN21
		061	NN05
	KSM	041	NN03
	KSM	061	NN05

Технические данные

Электрические данные

Тип			GTM075-NN1-004	GTM075-NN1-005	GTM075-NN1-007	GTM075-NN1-010	GTM075-NN2-020	GTM075-NN2-050
Передаточное отношение			Одноступенчатый				Двухступенчатый
Передаточное отношение ступени i			4	5	7	10	20	50
Номинальное число оборотов на входе nIN N		об/мин	3000	4000	5000	6000	4000	6000
Макс. число оборотов на входе		об/мин	5000	6300	8000	10000	6300	10000
Макс. частота вращения на выходе		об/мин	1250	1260	1143	1000	315	200
Номинальный крутящий момент на входе		Нм	21,3	20	12,1	6	4,25	2
Номинальный крутящий момент на выходе		Нм	85	100	85	60	85	100
Макс. крутящий момент на входе		Нм	42,5	40	24,3	11	8,5	4
Макс. крутящий момент на выходе		Нм	170	200	170	110	170	200
Мертвый ход	Стандарт	MOA	≤ 6	≤ 6	≤ 6	≤ 6	≤ 8	≤ 8
Мертвый ход	уменьшенный	MOA	≤ 3	≤ 3	≤ 3	≤ 3	≤ 6	≤ 6
Жесткость при кручении		Нм/MOA	8,2	8,2	8,2	8,2	8,2	8,2
КПД η		%	97	97	97	97	94	94
Момент инерции J		кг мс²	0,55	0,47	0,41	0,38	0,47	0,47

Размеры

Тип		GTM075-NN1-004	GTM075-NN1-005	GTM075-NN1-007	GTM075-NN1-010	GTM075-NN2-020	GTM075-NN2-050
Масса	кг	2,9	2,9	2,9	2,9	3,8	3,8
