Артикул: RX6903

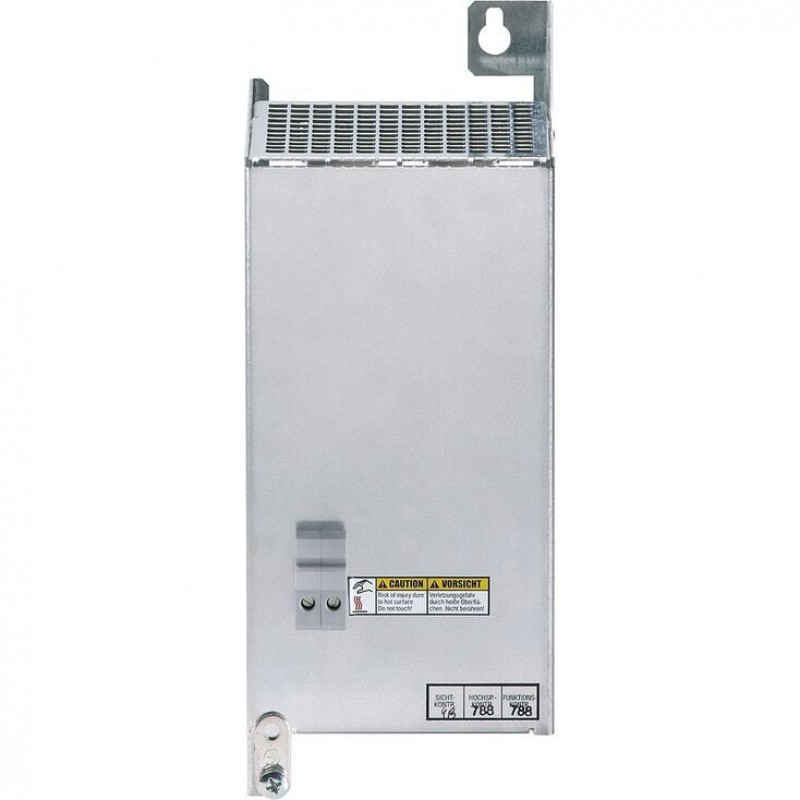

Тормозное сопротивление HLR01

Name: Тормозное сопротивление HLR01
Brand: Bosch Rexroth
SKU: RX6903
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Подходит для IndraDrive C, HCS02
Подходит для IndraDrive C, HCS03

Описание изделия

Для использования преобразователей HCS03 в генераторном режиме мы предлагаем на выбор компактные тормозные сопротивления с различной потребляемой мощностью. Тормозное сопротивление монтируется непосредственно на преобразователе. Компактная компоновка упрощает монтаж. В то же время поток отводимого от преобразователя воздуха эффективно охлаждает устройство. Прочная конструкция и высокая диэлектрическая прочность элементов сопротивления позволяют выдерживать высокие импульсные нагрузки. Используемые элементы сопротивления невозгораемы и защищены от вредных воздействий окружающей среды благодаря полной герметизации.

Использование тормозного резистора в усиленном исполнении необходимо в случаях длительного возникновения высокой рекуперативной энергии. Например, это происходит при опускании тяжелых грузов или торможении высоких масс инерции. В зависимости от требуемой тормозной мощности к каждому преобразователю предлагаются компактные тормозные резисторы различных ступеней мощности и конструктивных форм.

Типовое обозначение

01	02		03	04		05		06	07		08		09		10
HLR	01	.	1		-		-			-		-		-

01	HLR	HLR
Конструктивный ряд
02	01	01
Исполнение
03	1	1
Конструкция
04	Версия монтажа устройства	A
04	Свободная встраиваемая версия	N
Длительная мощность
05	Напр. 10 кВт	10K0
Дополнительные опции
06	Нет	N
Сопротивление
07	Напр. 5,4 Ом	05R4
Класс защиты
08	IP00	A
	IP23	B
	IP33	D
Номинальное напряжение промежуточного контура
09	DC 700 V	007
09	DC 1000 V	010
Другое исполнение
10	Исполнение корпуса	NNNG
	Нет	NNNN
	Измененный размер	NNNU

Технические данные

Тормозное сопротивление

Тип			HLR01.1N-0300-N17R5	HLR01.1N-0470-N11R7	HLR01.1N-0780-N07R0	HLR01.1N-1K08-N05R0	HLR01.1N-01K6-N18R0	HLR01.1N-01K8-N40R0	HLR01.1N-02K0-N15R0	HLR01.1N-02K4-N28R0	HLR01.1N-03K5-N19R0	HLR01.1N-03K8-N40R3	HLR01.1N-04K5-N07R4	HLR01.1N-04K5-N18R0	HLR01.1N-05K0-N15R0	HLR01.1N-05K5-N28R2	HLR01.1N-06K5-N06R1	HLR01.1N-06K5-N18R0	HLR01.1N-07K0-N14R0	HLR01.1N-08K5-N08R0	HLR01.1N-09K5-N13R0	HLR01.1N-10K0-N18R0	HLR01.1N-11K0-N07R3	HLR01.1N-12K5-N05R5	HLR01.1N-14K5-N13R0	HLR01.1N-15K0-N08R1	HLR01.1N-17K0-N05R1	HLR01.1N-23K0-N05R5	HLR01.1N-24K0-N07R2	HLR01.1N-36K0-N05R4
Максимальное потребление энергии		кВт ч	37	56	93	130	109	72	137	100	252	300	246	432	360	420	356	686	672	612	1003	1080	1056	900	1566	1584	1632	2429	2592	3888
Тормозная мощность	Длительность	кВт	0,3	0,47	0,78	1,08	1,6	1,8	2	2,4	3,5	3,8	4,5	4,5	5	5,5	6,5	6,5	7	8,5	9,5	10	11	12,5	14,5	15	17	23	24	36
	Макс.	кВт	37	56	93	130	34	18	40	26	31	18	81	33	40	26	98	33	43	75	46	33	82	109	46	74	117	109	83	111
	tВключение	с	1	1	1	1	3,3	4	3,4	3,9	8	16,7	3	13	9	16,2	3,6	21	16	8,2	22	32	13	8,3	34	21	14	22	31	35
	tПоследний цикл	с	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120
Сопротивление		Ом	17,5	11,7	7	5	18	40	15	28	19	40,3	7,4	18	15	28,2	6,1	18	14	8	13	18	7,3	5,5	13	8,1	5,1	5,5	7,2	5,4

Размеры

Тип		HLR01.1N-0300-N17R5	HLR01.1N-0470-N11R7	HLR01.1N-0780-N07R0	HLR01.1N-1K08-N05R0	HLR01.1N-01K6-N18R0	HLR01.1N-01K8-N40R0	HLR01.1N-02K0-N15R0	HLR01.1N-02K4-N28R0	HLR01.1N-03K5-N19R0	HLR01.1N-03K8-N40R3	HLR01.1N-04K5-N07R4	HLR01.1N-04K5-N18R0	HLR01.1N-05K0-N15R0	HLR01.1N-05K5-N28R2	HLR01.1N-06K5-N06R1	HLR01.1N-06K5-N18R0	HLR01.1N-07K0-N14R0	HLR01.1N-08K5-N08R0	HLR01.1N-09K5-N13R0	HLR01.1N-10K0-N18R0	HLR01.1N-11K0-N07R3	HLR01.1N-12K5-N05R5	HLR01.1N-14K5-N13R0	HLR01.1N-15K0-N08R1	HLR01.1N-17K0-N05R1	HLR01.1N-23K0-N05R5	HLR01.1N-24K0-N07R2	HLR01.1N-36K0-N05R4
A	мм	123	223	223	350	185	275	185	275	300	490	300	400	400	490	400	400	600	600	600	600	600	800	800	800	1000	595	795	995
B	мм	300	300	300	300	649	549	749	649	270	270	270	270	270	270	270	270	270	270	270	270	270	270	270	270	270	710	710	710
C	мм	196	210	210	220	120	120	120	120	490	300	490	490	490	400	490	490	490	490	490	490	490	490	490	490	490	490	490	490
Масса	кг	3	4,5	5,5	8	5,2	6,6	6,2	7,9	9,5	9,5	9,5	13	13	13	13	13	22	22	22	22	22	33	33	33	43	56	80	93

Комбинации

Компоненты	HCS02.1E-W0054	HCS02.1E-W0070	HCS03.1E-W0070	HCS03.1E-W0100	HCS03.1E-W0150	HCS03.1E-W0210
Тормозное сопротивление
HLR01.1N-01K8-N40R0-A-007-NNNN	○
HLR01.1N-03K8-N40R3-A-007-NNNN	○
HLR01.1N-02K4-N28R0-A-007-NNNN		○
HLR01.1N-05K5-N28R2-A-007-NNNN		○
HLR01.1N-0300-N17R5-A-007-NNNN			●
HLR01.1N-01K6-N18R0-A-007-NNNU			○
HLR01.1N-03K5-N19R0-A-007-NNNN			○
HLR01.1N-04K5-N18R0-A-007-NNNN			○
HLR01.1N-06K5-N18R0-A-007-NNNN			○
HLR01.1N-10K0-N18R0-A-007-NNNN			○
HLR01.1N-0470-N11R7-A-007-NNNN				●
HLR01.1N-02K0-N15R0-A-007-NNNU				○
HLR01.1N-05K0-N15R0-A-007-NNNN				○
HLR01.1N-07K0-N14R0-A-007-NNNN				○
HLR01.1N-09K5-N13R0-A-007-NNNN				○
HLR01.1N-14K5-N13R0-A-007-NNNN				○
HLR01.1N-0780-N07R0-A-007-NNNN					●
HLR01.1N-04K5-N07R4-A-007-NNNN					○
HLR01.1N-08K5-N08R0-A-007-NNNN					○
HLR01.1N-11K0-N07R3-A-007-NNNN					○
HLR01.1N-15K0-N08R1-A-007-NNNN					○
HLR01.1N-24K0-N07R2-A-007-NNNN					○
HLR01.1N-1K08-N05R0-A-007-NNNN						●
HLR01.1N-06K5-N06R1-A-007-NNNN						○
HLR01.1N-12K5-N05R5-A-007-NNNN						○
HLR01.1N-17K0-N05R1-A-007-NNNN						○
HLR01.1N-23K0-N05R5-A-007-NNNN						○
HLR01.1N-36K0-N05R4-A-007-NNNN						○

	● Стандартное исполнение
	○ Усиленное исполнение

Подходящие продукты

IndraDrive C

HCS02 — одноосевой преобразователь

IndraDrive C

HCS02 — одноосевой преобразователь

Диапазон мощности 1,5 кВт ... 11 кВт
Максимальные токи 12 A ... 70 A
Прямое сетевое подключение 200 В ... 500 В
2,5-кратная перегрузочная способность
Компактная конструкция для одноосевых задач

Руководство по эксплуатации
Руководство по проектированию
Руководство по проектированию
Safety and Security Instructions
Запасные части и ремонт

IndraDrive C

HCS03 — одноосевой преобразователь

IndraDrive C

HCS03 — одноосевой преобразователь

Диапазон мощности 22 кВт ... 110 кВт
Максимальные токи 70 A ... 350 A
Прямое сетевое подключение 400 В ... 500 В
1,5-кратная перегрузочная способность
Компактная конструкция для одноосевых задач

Руководство по эксплуатации
Руководство по проектированию
Руководство по проектированию
Safety and Security Instructions
Запасные части и ремонт
