Mating connectors for valves with round connector, 11-pole + PE, shielded, with assembled connection line 12P N11 +

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX7075

Mating connectors for valves with round connector, 11-pole + PE, shielded, with assembled connection line 12P N11 +

Name: Mating connectors for valves with round connector, 11-pole + PE, shielded, with assembled connection line 12P N11 +
Brand: Bosch Rexroth
SKU: RX7075
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

For valves with round connector according to EN 175201-804, 11-pole + PE

Technical data

Short designation			12PN11REFS
Design			no code (see unit dimensions)
Ambient temperature	fixed installation	°C	-40 … +80
Ambient temperature	flexible	°C	-20 … +80
Protection class according to EN 60529			IP65 with mating connector mounted and fitted
Number of poles			11 + PE
Standard			DIN 43651
Certification/conformity			RoHS
Derating			-
Connection line			F-C-PURö-JZ, coolant-resistant, Cu shielded,increased oil resistance
Wire cross-section			12 x 0,75 mm2
Shielding braid overlap			85 %
Core marking	PE		green-yellow
Core marking	others		black wires with serial white numbers
Line diameter		mm	10.5
Bending radius	fixed installation		min. 5 x line diameter
Bending radius	flexible		min. 10 x line diameter

Short designation			12PN11REFF
Design			no code (see unit dimensions)
Ambient temperature	fixed installation	°C	-40 … +80
Ambient temperature	flexible	°C	-5 … +70
Protection class according to EN 60529			IP65 with mating connector mounted and fitted
Number of poles			11 + PE
Standard			DIN 43651
Certification/conformity			-
Derating			-
Connection line	Data line:		PVC, Unitronic LiYCY, shielded, flame-resistant according to IEC 60332-1-2
Connection line	Control line		PVC, classic 110, flame-resistant according to IEC 60332-1-2
Wire cross-section	Data line:		10 x 0,14 mm2
Wire cross-section	Control line		3 x 1,0 mm2
Core marking	PE		green-yellow
Core marking	others		black wires with serial white numbers
Line diameter	Data line:	mm	6.1
Line diameter	Control line	mm	6
Bending radius	fixed installation		min. 6 x line diameter
Bending radius	flexible		min. 15 x line diameter

(For applications outside these values, please consult us!)

Symbols/Circuit diagrams

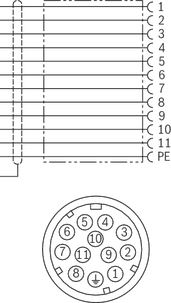

11-pole + PE, metal version, shielded

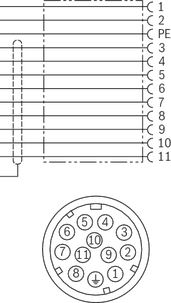

11-pole + PE, plastic version, shielded

Dimensions

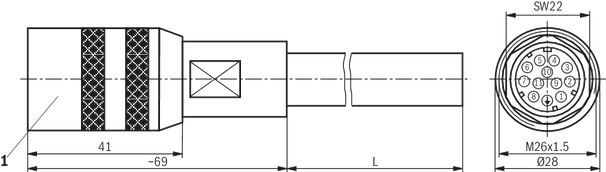

12PN11REFS

Dimensions in mm

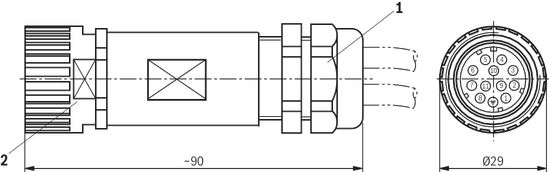

12PN11REFF

Dimensions in mm

1, 2	Line fitting, tightening torque MA = 1 … 1.5 Nm

Downloads

	Leitungsdosen und Kabelsätze für Ventile und Sensoren in der Hydraulik Data Sheet \| RD08006 \| 2021-05-01 \| German \| PDF \| 1.4MB Product Groups: Mating connectors and cable sets
	Mating connectors and cable sets for valves and sensors in hydraulics Data Sheet \| RE08006 \| 2021-05-01 \| English \| PDF \| 1.5MB Product Groups: Mating connectors and cable sets
