Directional high-response cartridge valve, pilot-operated 2WRC(E)...-1X/S

Name: Directional high-response cartridge valve, pilot-operated 2WRC(E)...-1X/S
Brand: Bosch Rexroth
SKU: RX7553
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 63 … 160
Component series 1X
Maximum operating pressure 420 bar
Maximum flow 50000 l/min

Features

2-way cartridge valve
Pilot control valve: 2-stage directional servo valve
Position sensing of the control spool by means of an inductive position transducer
Normalized:
- Installation dimensions according to ISO 7368
Control spool in seat or spool design
External control electronics or integrated electronics (OBE), optional
Typical applications:
– Forging manipulators
– Press cylinders
– Die casting machines

Product description

Valves of type 2WRC(E) are pilot-operated, 3-stage directional high-response cartridge valves. They control the quantity and direction of a flow and are mainly used in control loops.

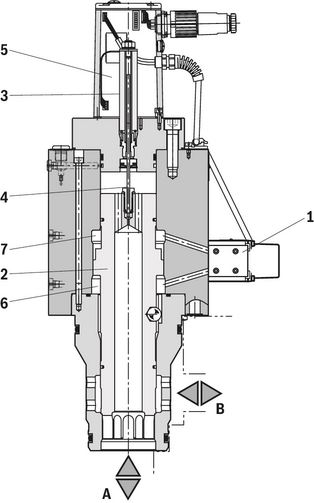

Set-up

The valves consist of the following assemblies:

2-stage pilot control valve (1)
- with dry torque motor
- low-friction nozzle flapper plate amplifier
- mechanical feedback of the control spool position

Main control spool (2) for flow control

An inductive position transducer (3) the core (4) of which is attached to the main control spool (2) of the third stage

External control electronics or integrated electronics (OBE) (5).

Function

In the control electronics, command and actual values are compared and the torque motor of the pilot control valve is actuatedn with a proportional current according to the control deviation.

The pilot control valve (1) takes a proportionally controlled position and controls the flows in and out of the control chambers A (6) and B (7), which actuate the main control spool (2) through the closed valve control loop up to 0 control deviation.

This means that the stroke of the main control spool (2) is regulated proportionally to the command value. It must be noted that the flow also depends on the valve pressure drop.

Valve features

The flow can pass through the valve from A to B or from B to A.

The control spool (seat design) closes or opens at 2% of the command value. At lower command values, the valve control loop attempts to guide the control spool, thus presses it onto the seat at full pilot pressure and blocks the connection in a leakage-free way.

The specified switching times only apply to the control area of the valve. At command value steps from the seat to lower opening values, additional delay times occur.

The opening point of 2% (= 0.2 V) is set at the factory. When the pilot control valve (1) or the control electronics is exchanged, the opening point can be readjusted by shifting the position transducer coil (3) by means of the nut (SW13).

Notes:

Power failure at the pilot control valve leads to an undefined position of the main control spool (2).

Preferably, port B should be connected to the actuator.

Type code

01	02	03	04	05		06		07	08		09	10
2	WRC				‒	1X	/	S		/		*

01	2 main ports	2
02	Directional high-response cartridge valve, pilot-operated	WRC
03	For external analog electronics	no code
03	With integrated electronics (OBE)	E
04	Size 63	63
	Size 80	80
	Size 100	100
	Size 125	125
	Size 160	160
Control spool, flow characteristic
05	Standard cone seat (linear)	K001
	Double cone (linear fine control range)	D001
	Control window (progressive fine control range)	S001
06	Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)	1X
Pilot control valve
07	Directional servo valve	S
Power supply
08	External control electronics	no code
	Integrated electronics (OBE)
	Direct voltage 24 V	G24
	Direct voltage 15 V	G15
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
09	NBR seals	M
09	FKM seals	V
10	Further details in the plain text	*

Technical data

general

Size			63	80	100	125	160
Installation position; commissioning			any, preferably horizontal
Weight		kg	56	114	198	357	635
Storage temperature range		°C	-20 … +80
Ambient temperature range	"WRCE"	°C	-20 … +60
Ambient temperature range	"WRC"	°C	-20 … +70

hydraulic

Size				63	80	100	125	160
Maximum operating pressure	Main stage	Anschluss A	bar	420
	Main stage	Port B	bar	420
	Pilot control valve	Port X	bar	315
	Pilot control valve	Port Y		Pressure peaks < 100, static < 10
Minimum pilot pressure (in % of the system pressure)	"K001"		%	15
Minimum pilot pressure (in % of the system pressure)	"D001"; "S001"		%	45
Nominal flow (qVnom –10 % at Δp = 5 bar)	"K001"		l/min	2600	4100	6300	10100	17000
	"D001"		l/min	2300	3600	5800	9200	15000
	"S001"		l/min	1800	3000	5200	7800	13300
Maximum flow	"K001"; "D001"		l/min	5500	9000	14000	22000	35000
Maximum flow	"S001"		l/min	8000	13000	20000	30000	50000
Pilot flow 1)			l/min	42	135	165	320	430
Zero flow at the pilot control valve				see "characteristic curves"
Control flow			cm³	36.3	67.9	132.5	313.4	565.5
Switching time	200 bar	Stroke 50 %	ms	37	32	45	50	70
	200 bar	Stroke 100 %	ms	70	50	75	90	120
	315 bar	Stroke 50 %	ms	30	25	35	40	60
	315 bar	Stroke 100 %	ms	60	40	60	70	100
Hydraulic fluid				see table "Hydraulic fluid"
Hydraulic fluid temperature range	Recommended		°C	+40 … +50
Hydraulic fluid temperature range	Maximum admissible		°C	-20 … +80
Viscosity range	Recommended		mm²/s	30 … 45
Viscosity range	Maximum admissible		mm²/s	20 … 380
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 2)	Pilot control valve			Class 18/16/13
	Main valve			Class 20/18/15

1)	Stepped input signal (seat position at 100%, pilot pressure 315 bar)
2)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
		HFDU (ester base)	FKM
		HFDR	FKM
	Containing water	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature. Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input. Flame-resistant – containing water: Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

static / dynamic

Hysteresis	%	≤ 0.5
Response sensitivity	%	≤ 0.2
Range of inversion	%	≤ 0.2

electrical

Voltage type			Direct voltage
Type of signal			analog
Valve protection to EN 60529			IP65 (If a suitable and a correctly mounted mating connector are used.)
Zero calibration		%	≤ 1
Zero shift upon change of	Hydraulic fluid temperature	%/10 K	≤ 0.3
	Return flow pressure in Y (0 … 10 % of the pilot pressure)	%/bar	≤ 0.3
	Control pressure in X	%/100 bar	≤ 0.7

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP32, ϑOil = 40 ±5 °C)

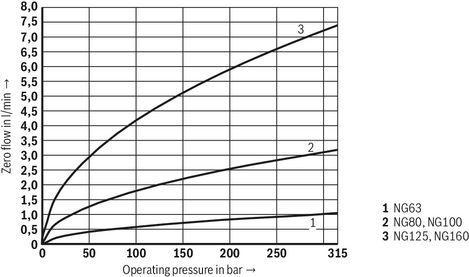

Zero flow at the pilot control valve

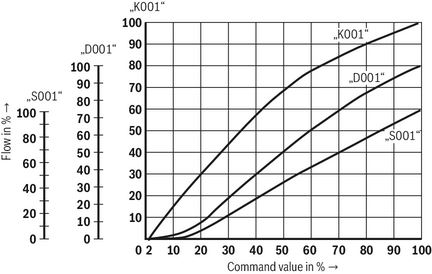

Nominal flow

(Δp = 5 bar)

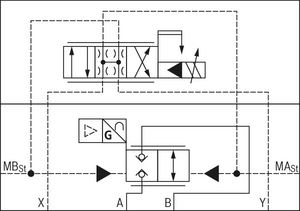

Symbols/Circuit diagrams

Simplified

Integrated electronics (OBE)	External control electronics

Detailed

Notice:

Representation according to ISO 1219-1.

Electrical connection

Block diagram / controller function block

Integrated electronics (OBE)

Effect of the control:

A positive signal at pin D and a reference potential at pin E results in flow A → B or B → A

Connector pin assignment

		Interface assignment
Pin	Signal	"G24"	"G15"
A	Power supply	+24 VDC	+15 VDC
B	Power supply	0 VDC	-15 VDC
C		Enable (+24 V) 1)	Reference to pin A, B
D	Differential command value input	0 ... +10 V Re ≥ 100 kΩ	0 ... +10 V Re ≥ 100 kΩ
E	Differential command value input	0 ... +10 V Re ≥ 100 kΩ	0 ... +10 V Re ≥ 100 kΩ
F	Actual value	+0,2 ... +10 V Reference is pin B	+0,2 ... +10 V Reference is pin C
PE	Protective ground	Functional ground (directly connected to the valve housing)

1)	Without enable = SO37 ( –37 attached to the type code)

Power supply :

+24 VDC ±6 V; full bridge rectification with smoothing capacitor 2200 µF = Imax = 230 mA

±15 VDC ±0.45 V; stabilized and smoothened; Imax = 180 mA

Notices:

Do not connect PE if the valve has already been grounded via the system.

Command value and actual value have the same polarity.

Electrical signals provided via control electronics (e.g. actual value) must not be used to switch off safety-relevant machine functions.

Mating connectors, separate order, see "Accessories" and datasheet 08006.

Nominal command value range

0 … +10 V (0 … 100 %)

In case of slow command value modification from 0.2 V ... 10 V, the actual value follows the command value within ±0.1 V.

At a command value step to +10 V, the actual value can temporarily reach values of up to approx. +10.5 V.

In the command value range of 0 … +0.2 V, the actual value remains constant at 0.2 V.

Dimensions

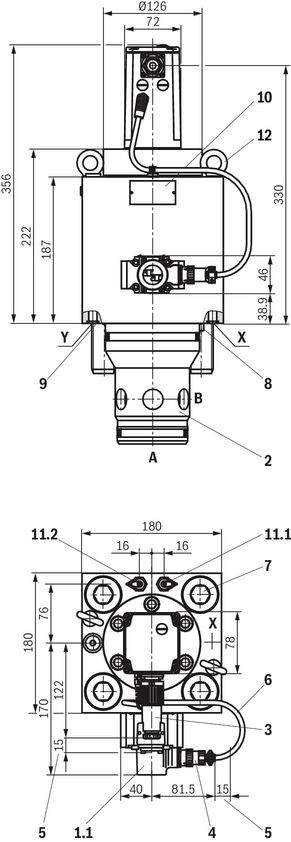

Size 63

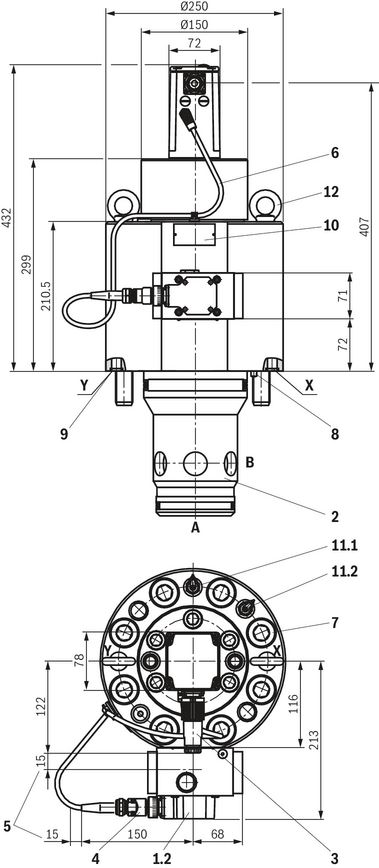

Dimensions in mm

1.1	Pilot control valve (directional servo valve NG6)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Size 80

Dimensions in mm

1.2	Pilot control valve (directional servo valve NG10)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Size 100

Dimensions in mm

1.2	Pilot control valve (directional servo valve NG10)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

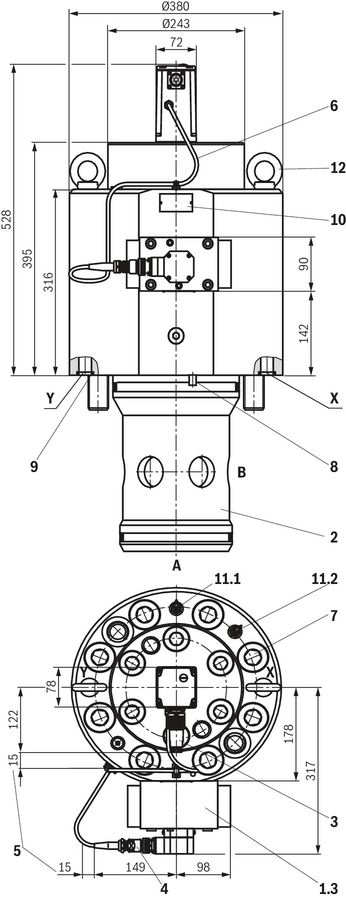

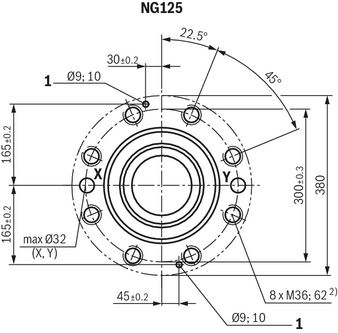

Size 125

Dimensions in mm

1.3	Pilot control valve (directional servo valve NG16)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

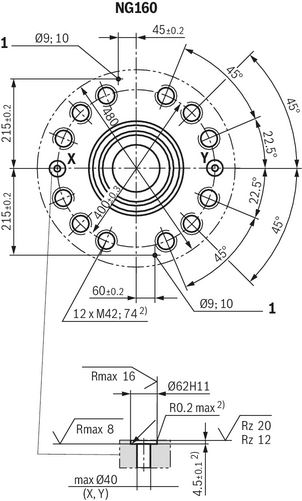

Size 160

Dimensions in mm

1.3	Pilot control valve (directional servo valve NG16)
2	Socket
3	Mating connectors for valves with round connector, 6-pole, separate order, see "Accessories"
4	Mating connectors, separate order, see "Accessories"
5	Space required to remove the mating connector
6	Cabling ("WRCE")
7	Valve mounting screws (included in the scope of delivery)
8	Locking pin for locating hole
9	Identical seal rings for ports X and Y
10	Name plate
11.1	Measuring port MASt for control pressures, threaded coupling G1/4
11.2	Measuring port MBSt for control pressures, threaded coupling G1/4
12	Transport aid

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Valve mounting screws (included in the scope of delivery)

Size	Quantity	Hexagon socket head cap screws
63	4	ISO 4762 - M30 x 220 -10.9 Tightening torque MA = 2000 Nm ±10 %
80	8	ISO 4762 - M24 x 220 -10.9 Tightening torque MA = 1000 Nm ±10 %
100	8	ISO 4762 - M30 x 290 -10.9 Tightening torque MA = 2000 Nm ±10 %
125	8	ISO 4762 - M36 x 300 -10.9-flZn/nc/480h/C Tightening torque MA = 2800 Nm ±10 %
160	12	ISO 4762 - M42 x 420 -10.9-flZn/nc/480h/C Tightening torque MA = 4500 Nm ±10 %

Notice:

For tightening, use a manual torque wrench with a tolerance ≤10 %.

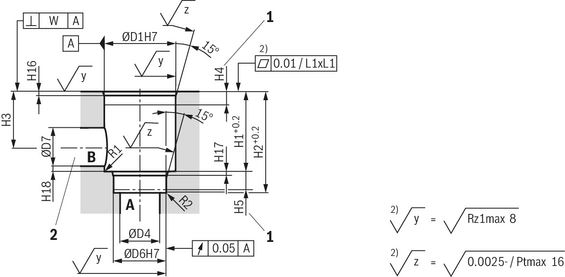

Installation bore

Dimensions in mm

1	Depth of fit, minimum dimension
2	The ports P, T and B can be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged.

Installation dimensions according to ISO 7368

NG		63	80	100	125	160
ØD1H7	mm	120	145	180	225	300
ØD2H7	mm	116	140	174	-	-
ØD3H7	mm	90	110	135	-	-
ØD4	mm	63	80	100	150 1)	200 1)
ØD5	mm	48	60	75	-	-
ØD6H7	mm	90	110	135	200	270
ØD7	mm	63	80	100	125	200
H1 2)	mm	130	175	210	257	370
H2 2)	mm	155	205	245	300	425
H3 2)	mm	95	130	155	192	268
H4	mm	40 2)	40	50	40 2)	50
H5	mm	20	25	29	31	45
H7	mm	85	125	155	-	-
H8	mm	165	215	270	-	-
H9	mm	195	245	305	-	-
H10	mm	57	90	112	-	-
H11	mm	137	180	225	-	-
H12	mm	33	60	75	-	-
H13	mm	28	25	32	-	-
H16	mm	4	5	5	5.5	5.5
H17	mm	4	5	5	7	8
H18 2)	mm	3.5	5	5	2.5	2
H19	mm	4	5	7.5	-	-
H20	mm	4	5	5.5	-	-
W	mm	0.05 2)	0.1	0.2 2)	0.2 2)	0.2 2)
R1 max	mm	4	4	4	4	4
R2 max 2)	mm	1	1	1	1	1

1)	Maximum dimension
2)	Deviating from ISO 7368

Dimensions in mm

Installation dimensions according to ISO 7368

NG		80	100
D8		M24	M30
ØD9 max	mm	16	20
ØD10	mm	10	10
H21 1)	mm	50	63
L1	mm	250	300
L2	mm	200	245

1)	Deviating from ISO 7368

Dimensions in mm

1	Bore for locating pin

Notice:

Tolerances according to: General tolerances ISO 2768-mK

Size	Installation dimensions according to ISO 7368
63	7368-12-12-1-16
80	7368-13-13-1-16
100	7368-14-14-1-16
125	7368-15-15-1-16
160	7368-16-16-1-16

Accessories

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Data sheet
Spare parts and repair

Downloads

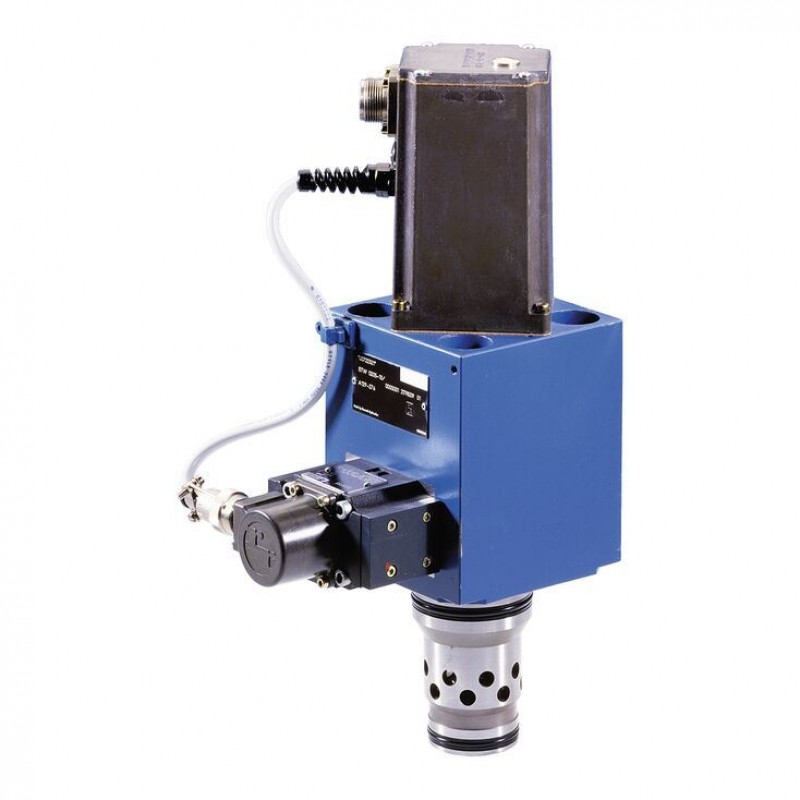

Directional high-response cartridge valve, pilot-operated
Data Sheet | RE29135 | 2020-09-01 | English | PDF | 1.1MB
Product Groups: Proportional flow control valves
Type WRC…S

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth LC: компактная гидравлика с давлением

В современном гидравлическом оборудовании всё чаще применяются компактные решения, позволяющие уменьшить габариты распределительных блоков и упростить монтаж. Двухходовые картриджные клапаны стали стандартом для систем, работающих под высоким давлением и с большими расходами. Специалисты по гидравли..

26 Июня, 2026 Bosch Rexroth SILENCE AZPT: тихая мощность

В гидравлических системах промышленного оборудования (станки, прессы, литьевые машины) и мобильной техники (строительные и дорожные машины) уровень шума является важным фактором. Традиционные внешние шестеренные насосы создают пульсацию потока, вызывающую вибрации и шум, что требует применения допол..

29 Мая, 2026 Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Сп..

29 Апреля, 2026 BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025

Вы недавно смотрели
