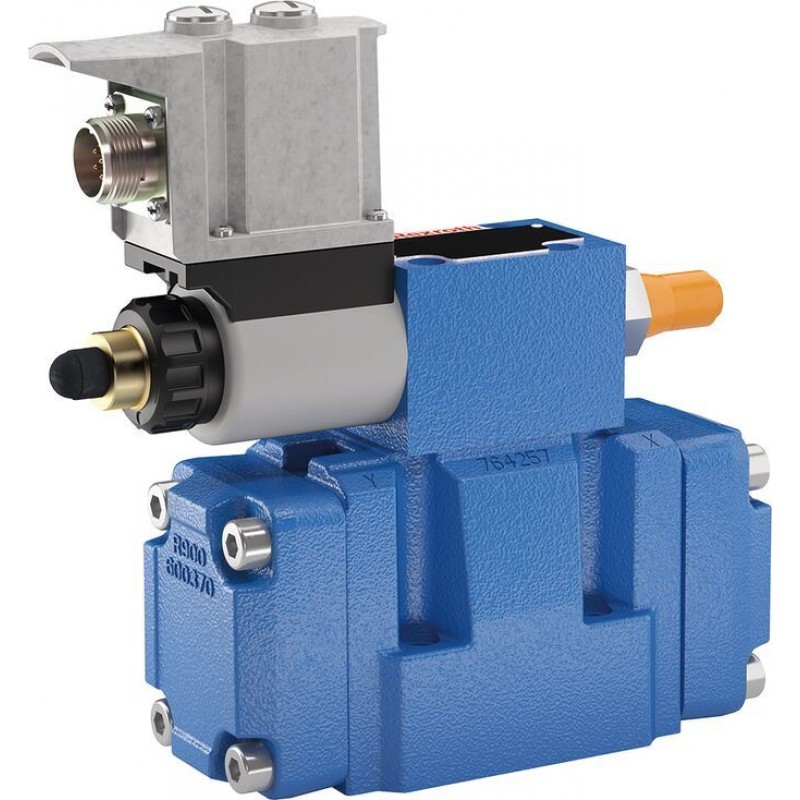

Proportional pressure reducing valve, pilot-operated 3DRE(M)

Name: Proportional pressure reducing valve, pilot-operated 3DRE(M)
Brand: Bosch Rexroth
SKU: RX7669
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 10, 16
Component series 7X
Maximum set pressure 315 bar
Maximum flow 300 l/min

Features

3-way version
Operation by means of proportional solenoid with rotatable coil
For subplate mounting
Porting pattern according to ISO 4401
Maximum pressure limitation, optional
Valve and control electronics from a single source
External control electronics
Linear command value pressure characteristic curve

Product description

Valves of type 3DRE(M) are electrically pilot-operated 3-way pressure reducing valves with pressure limitation of the actuator.

They are used for reduction (P to A) and limitation (A to T) of a system pressure.

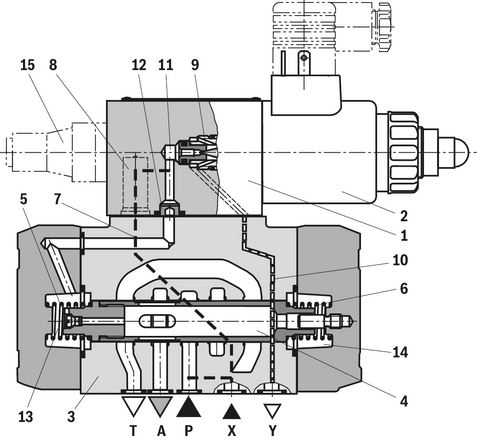

Set-up

The valves consist of two main assemblies:

Pilot control valve (1) with proportional solenoid (2), optionally with maximum pressure limitation (15)

Main valve (3) with main control spool (4)

Function

Command value-dependent setting of the pressure to be reduced in port A via the pilot control valve (1).

With depressurized port P, the springs (5) and (6) hold the main control spool (4) in its central position. In this way, a start-up jump at the actuator is prevented.

Pilot fluid flows from bore (7) via the flow controller (8), via the control chamber (11) to the throttle gap (9), via line (10) to port Y. This connection is to be led into the tank at zero pressure.

Pressure reduction

Build-up of the pilot pressure in the control chamber (11) as function of the command value.

Pressure build-up in the spring chamber (13) via nozzle (12) and movement of the main control spool (4) to the right. Hydraulic fluid flows from P to A.

The actuator pressure in port A is available in the spring chamber (14).

Increase in the pressure in port A to the set pressure of the pilot control valve (1) leads to the movement of the main spool (4) to the left. Pressure in port A is almost identical with the set pressure at the pilot control valve (1).

Pressure limitation

If the pressure in port A exceeds the set pressure of the pilot control valve (1), the main control spool (4) is moved further to the left.

This opens the connection from A to T and limits the pressure pending in port A to the set command value.

Type 3DREM

For hydraulic protection against an inadmissibly high electric control current at the proportional solenoid, which imperatively results in increased pressures in port A, you can optionally install a spring-loaded pressure relief valve as maximum pressure limitation (15). The maximum pressure limitation is pre-set, referred to the relevant pressure rating (see "Technical data").

Pilot oil supply

Size 10

Size 16

1	Plug screw M6 according to DIN 906, wrench size 3 - Pilot oil return
2	Main valve
3	Cover

Pilot oil supply

Pilot oil return

External

closed

External

Internal

open

Version "XY"

The pilot oil is supplied externally from a separate pilot circuit. The pilot oil return is implemented externally via port Y into the tank.

Version "Y"

The pilot oil supply is implemented internally from channel P of the main valve. The pilot oil return is implemented externally via port Y into the tank. In the subplate, port X is closed.

Type code

01	02	03	04		05		06	07	08	09	10	11	12
3DRE			P	–	7X	/			G24		K4		*

01	Proportional pressure reducing valve in 3-way version, pilot-operated	3DRE
02	Without maximum pressure limitation	no code
02	With maximum pressure limitation	M
03	Size 10	10
03	Size 16	16
04	Subplate mounting	P
05	Component series 70 … 79 (70 … 79: unchanged installation and mounting dimensions)	7X
Pressure rating
06	Up to 50 bar	50
	Up to 100 bar	100
	Up to 200 bar	200
	Up to 250 bar (NG16 only)	250
	Up to 315 bar (NG10 only)	315
07	Internal pilot oil supply, external pilot oil return	Y
07	External pilot oil supply, external pilot oil return	XY
Power supply
08	Direct voltage 24 V	G24
Coil
09	1600 mA	no code
09	800 mA	-8
Electrical connection
10	Without mating connector; connector DIN EN 175301-803	K4
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
11	NBR seals	M
11	FKM seals	V
12	Further details in the plain text	*

Technical data

general

Type		3DRE(M)
Size		10	16
Installation position		any, preferably horizontal
Weight	kg	7.5	10.3
Storage temperature range	°C	-20 … +80
Ambient temperature range	°C	-20 … +70

hydraulic

Type			3DRE(M)
Size			10	16
Maximum operating pressure	Port P	bar	350	315
	Anschluss A	bar	315	250
	Port T	bar	315	250
	Port X	bar	350	315
	Port Y		separate and depressurized to the tank
Maximum set pressure in port A	Pressure rating 50 bar	bar	50
	Pressure rating 100 bar	bar	100
	Pressure rating 200 bar	bar	200
	Pressure rating 250 bar	bar	-	250
	Pressure rating 315 bar	bar	315	-
Minimum set pressure 1)		bar	< 5	< 4
Maximum pressure limitation 2)	Pressure rating 50 bar	bar	70
	Pressure rating 100 bar	bar	130
	Pressure rating 200 bar	bar	230
	Pressure rating 250 bar	bar	-	270
	Pressure rating 315 bar	bar	350	-
Maximum flow		l/min	125	300
Pilot flow		l/min	1.1
Hydraulic fluid			see table "Hydraulic fluid"
Hydraulic fluid temperature range		°C	-20 … +80
Viscosity range		mm²/s	15 … 380
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 3)			Class 20/18/15
Hysteresis 4)		%	± 3
Repetition accuracy 4)		%	< ± 2
Linearity 4)		%	± 3.5
Manufacturing tolerance of the command value pressure characteristic curve 5)	at command value 20 %	%	< ± 1.5
	at command value 100 %	%	< ± 5
Step response Tu + Tg 6)	10 ... 90%	ms	< 140

1)	In channel A without flow, with command value 0 (see characteristic curves)
2)	Continuously adjustable, set at the factory
3)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.
4)	Of the maximum set pressure
5)	Of the maximum set pressure; related to the hysteresis characteristic curve; pressure increasing
6)	Measured with standing hydraulic fluid column, 1.0 L at port A

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	NBR, FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
		HFDU (ester base)	FKM
		HFDR	FKM
	Containing water	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature. Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input. Flame-resistant – containing water: Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, the command value profile is to be adjusted for proportional and high-response valves.

electrical

Version			"G24"	"G24-8"
Minimum solenoid current		mA	≤ 100
Maximum solenoid current		mA	1600 ±10 %	800 ±5 %
Solenoid coil resistance	Cold value at 20 °C	Ω	5.5	20.6
Solenoid coil resistance	Maximum hot value	Ω	8.05	33
Duty cycle		%	100

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

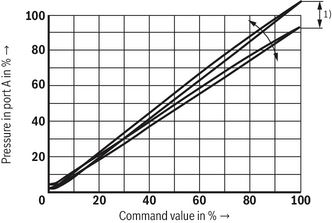

Pressure in port A dependent on the command value (manufacturing tolerance); without flow

In order to be able to adjust several valves to the same characteristic curve, the manufacturing tolerance can be changed at the external amplifier (see "Accessory") using the command value attenuator "G". In this connection, do not set the pressure higher than the maximum set pressure of the pressure rating with command value 100 %.

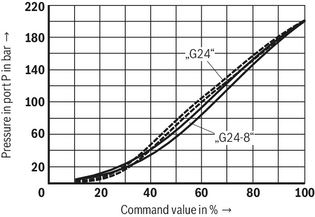

Pressure in port P depending on the command value
– Comparison "G24" and "G24-8"; pressure rating 200 bar

(with amplifier VT-VSPA1-1-1X, 800 mA coil)

Pressure in port P depending on the command value
– Current drop with version "G24-8"

(increasing ambient temperature, 24 V, 100 % duty cycle)

Notices:

Valve body and hydraulic fluid temperature-compensated; large temperature differences may lead to differing values.

With version "G24-8", the solenoid current drops in case of increased temperature. Thus, the set pressure differs accordingly.

Size 10

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 50 bar

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 100 bar

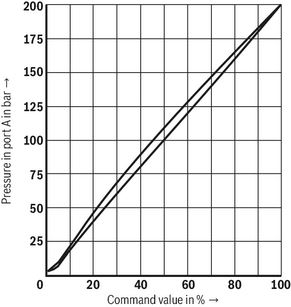

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 200 bar

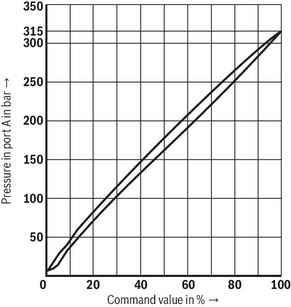

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 315 bar

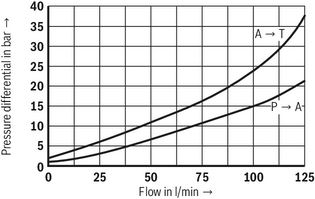

Δp-qV characteristic curves

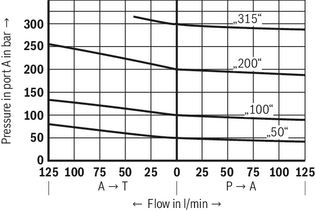

Pressure in port A dependent on the flow

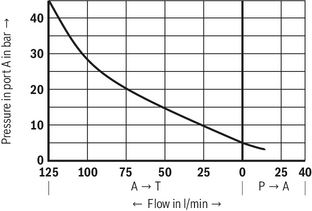

Minimum set pressure dependent on the flow (Command value 0)

Notice:

Valve body and hydraulic fluid temperature-compensated; large temperature differences may lead to differing values.

Size 16

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 50 bar

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 100 bar

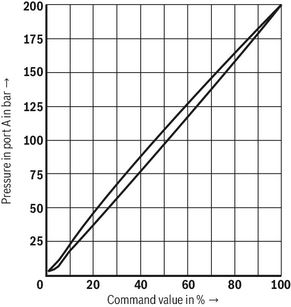

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 200 bar

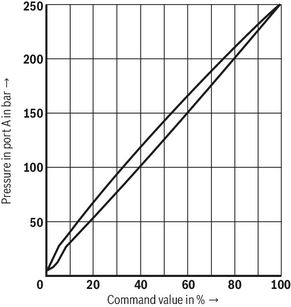

Pressure in port A dependent on the command value (flow = 0 l/min)

Pressure rating 250 bar

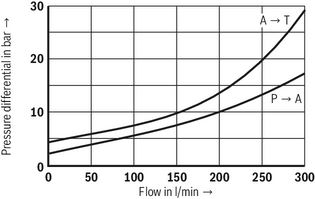

Δp-qV characteristic curves

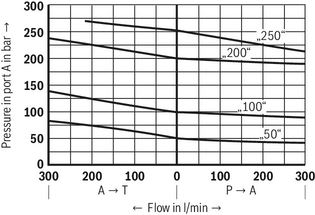

Pressure in port A dependent on the flow

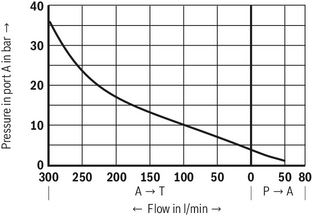

Minimum set pressure dependent on the flow (Command value 0)

Notice:

Valve body and hydraulic fluid temperature-compensated; large temperature differences may lead to differing values.

Symbols/Circuit diagrams

"3DRE…Y…"	"3DREM…Y…"	"3DRE…XY…"	"3DREM…XY…"

Electrical connection

load error

Dimensions

load error

Downloads

Proportional pressure reducing valve, pilot-operated
Data Sheet | RE29286 | 2020-01-01 | English | PDF | 984k
Product Groups: Pilot operated
Type 3DRE(M) and 3DRE(M)E
