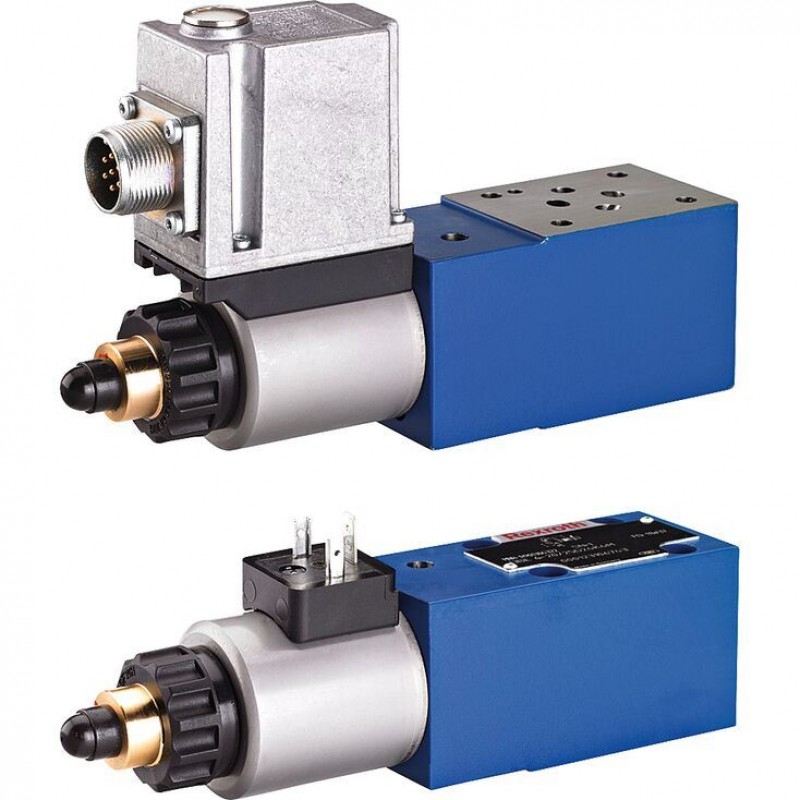

Proportional pressure relief valve, pilot-operated (Z)DBE 6, (Z)DBEE 6

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX7715

Proportional pressure relief valve, pilot-operated (Z)DBE 6, (Z)DBEE 6

Name: Proportional pressure relief valve, pilot-operated (Z)DBE 6, (Z)DBEE 6
Brand: Bosch Rexroth
SKU: RX7715
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 6
Component series 2X
Max. operating pressure 350 bar
Flow, max. 30 l/min

Features

Pilot-operated proportional valve for system pressure limitation
Proportional solenoid operation
Proportional solenoid with rotatable and detachable coil
For subplate mounting or sandwich plate design: Porting pattern according to ISO 4401-03-02-05 and DIN24340
Valve and control electronics from a single source
External control electronics for types DBE and ZDBE
Linear pressure/command value characteristic curve
Types DBEE and ZDBEE with integrated electronics (OBE)

Product description

The pilot-operated proportional pressure relief valves of type (Z)DBE are actuated by a proportional solenoid. The valves are used for system pressure limitation. Dependent on the electric command value, these valves can be used to steplessly set the system pressure to be limited. These valves basically consist of a pilot control stage and a main stage. The pilot control component consists of a proportional solenoid (1), the poppet (2), and the valve seat (3). The main stage consists of the housing (4) and the main spool insert assembly (5). The proportional solenoid converts the electric current proportionally into mechanical force. An increase of the current results in a correspondingly higher solenoid force. The system pressure is set in a command value-dependent form via the proportional solenoid (1). The pressure in channel P applied by the system acts on the right side of the main spool insert assembly (5). Simultaneously, the system pressure acts via the control line (7) which is equipped with the nozzle (6) on the spring-loaded side of the spool. Via the valve seat in the pilot line (3), the pressure at the poppet (2) in the spring chamber acts against the force of the proportional solenoid (1). When the pressure has reached the pre-set value, the poppet (3) is lifted off the seat. The pilot oil can now (depending on the version) drain externally via port A (Y) or internally into the tank, which results in a limitation of the pressure on the spring-loaded side of the main spool (5). If the system pressure continues to rise slightly, the higher pressure on the right hand side of the spool will push the spool to the left into the control position P to T. At a minimum control current (corresponds to a command value of zero), the minimum set pressure will be set.

Notice!

The tank lines should be prevented from running empty. With corresponding installation conditions, a preload valve (preload pressure approx. 1 bar) must be installed.

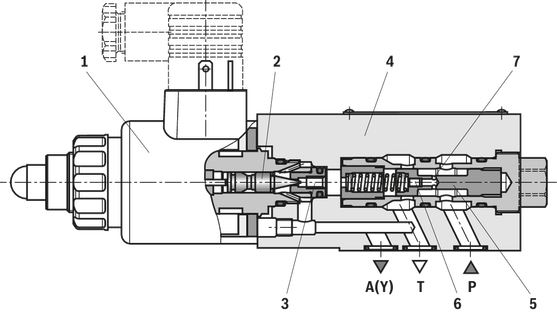

Type DBE

The pilot-operated proportional pressure relief valves of type (Z)DBEE are actuated by a proportional solenoid. The valves are used for system pressure limitation. Dependent on the electric command value, these valves can be used to steplessly set the system pressure to be limited. These valves basically consist of a pilot control stage and a main stage. The pilot control component consists of a proportional solenoid (1), the poppet (2), and the valve seat (3). On the proportional solenoid, there is moreover a housing (10) with the control electronics. Supply and command value voltage are applied at the connector (11). At the factory, the command value pressure characteristic curve is adjusted with little manufacturing tolerance. The main stage consists of the housing (4) and the main spool insert assembly (5). The proportional solenoid converts the electric current proportionally into mechanical force. An increase of the current results in a correspondingly higher solenoid force. The system pressure is set in a command value-dependent form via the proportional solenoid (1). The pressure in channel P applied by the system acts on the right side of the main spool insert assembly (5). Simultaneously, the system pressure acts via the control line (7) which is equipped with the nozzle (6) on the spring-loaded side of the spool. Via the valve seat in the pilot line (3), the pressure at the poppet (2) in the spring chamber acts against the force of the proportional solenoid (1). When the pressure has reached the pre-set value, the poppet (3) is lifted off the seat. The pilot oil can now (depending on the version) drain externally via port A (Y) or internally into the tank, which results in a limitation of the pressure on the spring-loaded side of the main spool (5). If the system pressure continues to rise slightly, the higher pressure on the right hand side of the spool will push the spool to the left into the control position P to T. At a minimum control current (corresponds to a command value of zero), the minimum set pressure will be set.

Notice!

The tank lines should be prevented from running empty. With corresponding installation conditions, a preload valve (preload pressure approx. 1 bar) must be installed.

Type DBEE

Type code

01	02	03	04	05	06		07		08	09	10	11	12	13	14
	DBE		6		2	-	2X	/			G24				*

01	Subplate mounting	no code
01	Sandwich plate	Z
02	Proportional pressure relief valve	DBE
03	For external analog electronics	no code
03	With integrated electronics (OBE)	E
04	Size 6	6
05	Subplate mounting	no code
05	Pressure limitation in channel P	VP
06	Preferred position of mating connector The mating connector can be brought to the desired position when the nut was loosened	2
07	Component series 20 ... 29 (20 ... 29: unchanged installation and connection dimensions) - Size 6	2X
Maximum set pressure
08	Pressure rating 25 bar	25
	Pressure rating 50 bar	50
	Pressure rating 100 bar	100
	Pressure rating 200 bar	200
	Pressure rating 315 bar	315
	Pressure rating 350 bar	350
09	Pilot oil return, internal	no code 1)
09	Pilot oil return, external	Y 2)
Power supply
10	Direct voltage 24 V	G24
Electrical connection types DBE and ZDBE
11	Without mating connector, with connector according to DIN EN 175301-803, separate order	K4
Electrical connection types DBEE and ZDBEE
11	Without mating connector, connector according to DIN EN 175201-804	K31
Electronics interface types DBEE and ZDBEE
12	Command value 0 … 10 V	A1
12	Command value 4 to 20 mA	F1
Seal material
13	NBR seals	M
13	FKM seals	V
14	Further details in the plain text	*
1)	Recommendation: Subplate mounting up to qvmax = 15 l/min
2)	Only possible with subplate mounting

Technical data

general

Type		DBE 6	DBEE 6	ZDBE 6	ZDBEE 6
Size		6
Component series		2X
Installation position		Any
Earth	kg	2.4	2.5	2.4	2.5
Storage temperature range	°C	-20 … +80
Ambient temperature range	°C	-20 … +70	-20 … +50	-20 … +70	-20 … +50

hydraulic

Size			6
Maximum operating pressure		bar	350
	Port P	bar	350
	Port T	bar	50
Maximum set pressure	Pressure rating 25 bar	bar	25
	Pressure rating 50 bar	bar	50
	Pressure rating 100 bar	bar	100
	Pressure rating 200 bar	bar	200
	Pressure rating 315 bar	bar	315
	Pressure rating 400 bar	bar	350
Minimum set pressure			See characteristic curves
Return flow pressure	Return flow pressure port A, external pilot oil		separate and depressurized to the tank
Pilot oil volume range		cm³	0,6 … 1,2
Maximum flow		l/min	30
Hydraulic fluid			see table
Hydraulic fluid temperature range		°C	-20 … +80
Viscosity range		mm²/s	15 … 380
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)			Class 20/18/15 according to ISO 4406 (c)
Hysteresis 2)		%	± 3
Repetition accuracy 2)		%	< ± 2
Linearity 2)		%	± 3.5
Manufacturing tolerance of the command value pressure characteristic curve, related to the hysteresis characteristic curve, pressure increasing 3)		%	± 5	± 1.5	± 5	± 1.5
Step response 4)	10% → 90%	ms	130
Step response 4)	90% → 10%	ms	110

1)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.
2)	Of the maximum set pressure
3)	of the maximum set pressure, related to the hysteresis characteristic curve, pressure increasing
4)	depending on the system

Hydraulic fluid	Classification	Suitable sealing materials	Standards
Mineral oils and related hydrocarbons	HL, HLP	NBR / FKM	DIN 51524
Bio-degradable - insoluble in water	HEES	FKM	ISO 15380
Bio-degradable - insoluble in water	HEPR	FKM	ISO 15380
Bio-degradable - soluble in water	HEPG	FKM	ISO 15380
Flame-resistant - water-free	HFDU, HFDR	FKM	ISO 12922
Flame-resistant - containing water	HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620)	NBR	ISO12922
Important information on hydraulic fluids: For more information and data on the use of other hydraulic fluids please contact us. The flash point of the process and operating medium used must be 40 K over the maximum solenoid surface temperature. Flame-resistant - containing water: maximum pressure differential 210 bar, otherwise increased cavitation erosion! Pressure peaks must not exceed the maximum operating pressures! Life cycle compared to operation with HLP 30 is 30% Maximum fluid temperature 60°C

electrical

Type			DBE 6	DBEE 6	ZDBE 6	ZDBEE 6
Maximum solenoid current		mA	1760
Solenoid coil resistance	Cold value at 20 °C	Ω	5.5
Solenoid coil resistance	Maximum hot value	Ω	8.05
Duty cycle		%	100
Power supply		VDC		24		24
Supply voltage range		VDC		21 … 35		21 … 35
Required fuse protection				2, time-lag		2, time-lag
Command value input	Voltage	V		0 … 10		0 … 10
Command value input	Current	mA		4 … 20		4 … 20
Actual value output	Voltage	V		0 … 1,6		0 … 1,6
Actual value output	Current	mA		0 … 1,6		0 … 1,6
Protection class according to DIN EN 60529				IP65 (If a suitable and a correctly mounted mating connector are used.)		IP65 (If a suitable and a correctly mounted mating connector are used.)

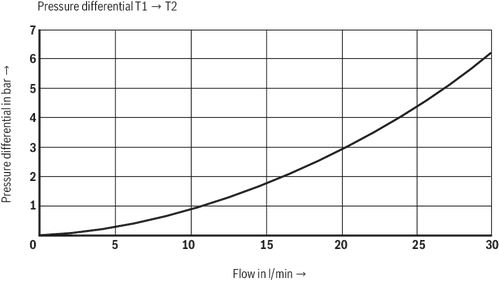

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

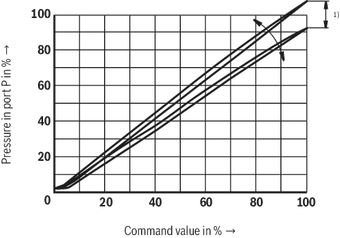

Pressure in port P dependent on the command value (QV = 5 l/min)

(Z)DBE

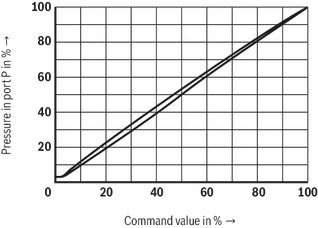

Pressure in port P dependent on the command value (QV = 5 l/min)

(Z)DBEE

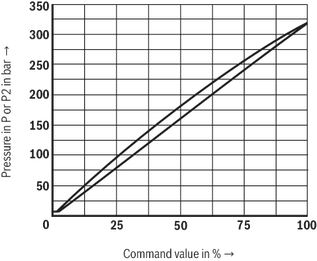

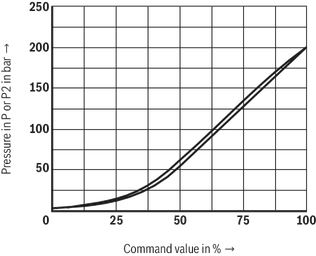

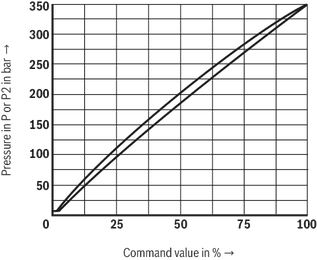

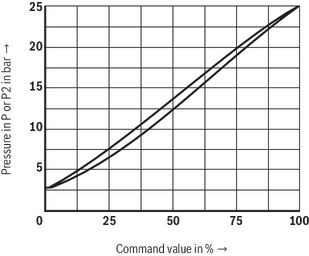

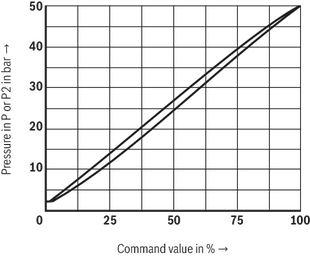

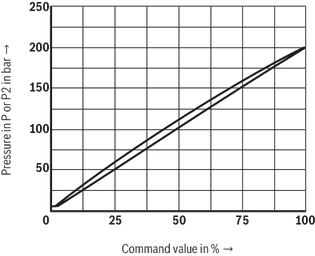

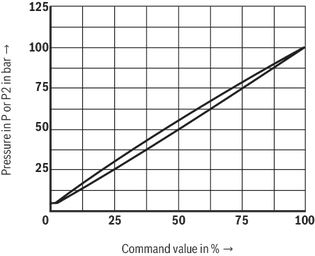

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 25 bar ("Y" external and internal)

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 50 bar ("Y" external and internal)

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 100 bar ("Y" external and internal)

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 200 bar ("Y" external and internal)

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 315 bar ("Y" external and internal)

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 350 bar ("Y" external and internal)

Pressure in port P or P2 dependent on the command value (Qv = 5 l/min); pressure rating 200 bar (with VT-SSPA1) plug-in amplifier

Pressure in port P or P2 dependent on the flow Qv; pressure rating 25 bar

Pressure in port P or P2 dependent on the flow Qv; pressure rating 50 bar

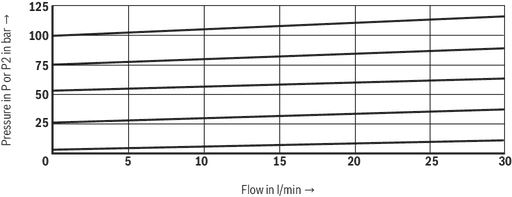

Pressure in port P or P2 dependent on the flow Qv; pressure rating 100 bar

Pressure in port P or P2 dependent on the flow Qv; pressure rating 200 bar

Pressure in port P or P2 dependent on the flow Qv; pressure rating 315 bar

Pressure in port P or P2 dependent on the flow Qv; pressure rating 350 bar

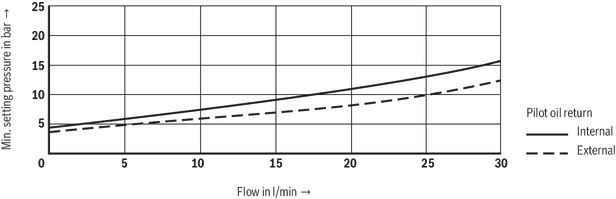

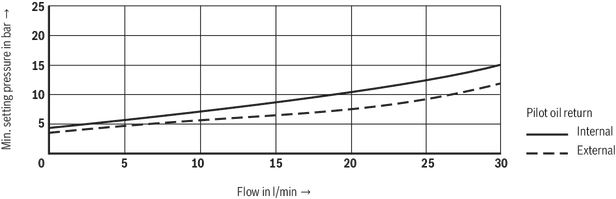

Minimum set pressure in port P or P2 at command value 0; pressure rating 25 bar

Minimum set pressure in port P or P2 at command value 0; pressure rating 50 bar

Minimum set pressure in port P or P2 at command value 0; pressure rating 100 bar

Minimum set pressure in port P or P2 at command value 0; pressure rating 200 bar

Minimum set pressure in port P or P2 at command value 0; pressure rating 315 bar

Minimum set pressure in port P or P2 at command value 0; pressure rating 350 bar

Symbols/Circuit diagrams

DBE 6

DBE 6...Y...

DBEE 6

DBEE 6...Y...

ZDBE 6 VP

ZDBEE 6 VP

Electrical connection

Type (Z)DBE

Connection at the connector

Connection at mating connector

Type (Z)DBEE

Pin assignment	Contact	Assignment interface "A1"	Assignment interface "F1"
Power supply	A	24 VDC (u(t) = 21 ... 35 V); Imax ≤ 1,5 A
Power supply	B	0 V
Reference potential actual value	C	Reference contact F; 0 V	Reference contact F; 0 V
Differential amplifier input (command value)	D	0 to 1.6 V actual value (1 mV ≙ 1 mA); Load resistance > 10 kΩ	4 ... 20 mA; Re = 100 kΩ
Differential amplifier input (command value)	E	Reference potential command value
Measuring output (actual value)	F	0 to 1.6 V actual value (1 mV ≙ 1 mA); Load resistance > 10 kΩ
	PE	connected to solenoid and valve housing

Connection cable

1)	Connection cable:- Recommendation 6-wire, 0.75 or 1mm2 plus protective earthing conductor and screening- Connect screening to PE on supply side only- Maximum admissible length 100 m The minimum supply voltage at the power supply unit depends on the length of the supply line (see diagram)

Integrated electronics (OBE)

Function

The electronics are supplied with voltage via ports A and B. The command value is applied to the differential amplifier ports D and E.Via the characteristic curve generator, the command value solenoid current characteristic curve is adjusted to the valve so that non-linearities in the hydraulic system are compensated and thus, a linear command value pressure characteristic curve is created.The current controller controls the solenoid current independently of the solenoid coil resistance.The power stage of the electronics for controlling the proportional solenoid is a chopper amplifier with a clock frequency of approx. 180 Hz to 400 Hz. The output signal is pulse-width modulated (PWM). For checking the solenoid current, a voltage can be measured at the connector between pin F(+) and pin C(–) which is proportional to the solenoid current. 1 mV corresponds to 1 mA solenoid current.

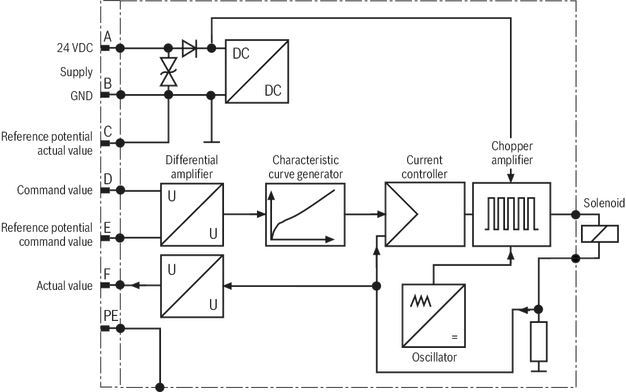

Block diagram / pin assignment

Dimensions

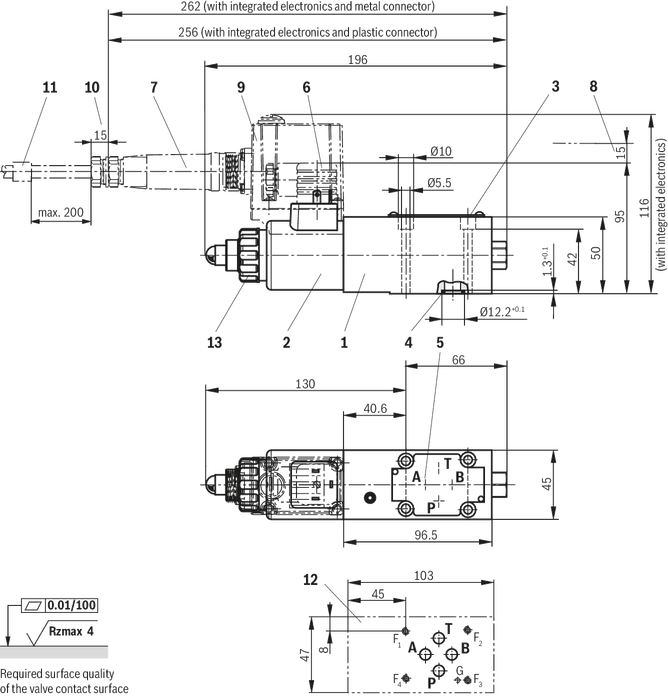

Type DBE(E)

1	Valve housing
2	Proportional solenoid
3	Name plate
4	Identical seal rings for ports A, B, P, and T
5	With version Y, external pilot oil return via port A (Y)
6	mating connector according to DIN EN 175301-803
7	Mating connector according to DIN EN 175201-804
8	Space required to remove the mating connector
9	Integrated electronics (OBE)
10	Space required to remove the mating connector
11	Cable fastening
12	Machined valve contact surface; porting pattern according to DIN 24340 (without locating hole) and ISO 4401-03-02-0-05 (with locating hole)
13	O-ring and plastic nut wrench size 32 for coil fixation.The nut can be loosened by rotating it counterclockwise (1 turn). The solenoid coil can then be rotated to the required position before fixing it again by tightening the nut.Tightening torque 4 +1 Nm

Recommended valve mounting screws (separate order):

4 hexagon socket head cap screws ISO 4762 - M5 x 50 - 10.9-flZn-240h-L

Tightening torque MA = 7 Nm ± 10%

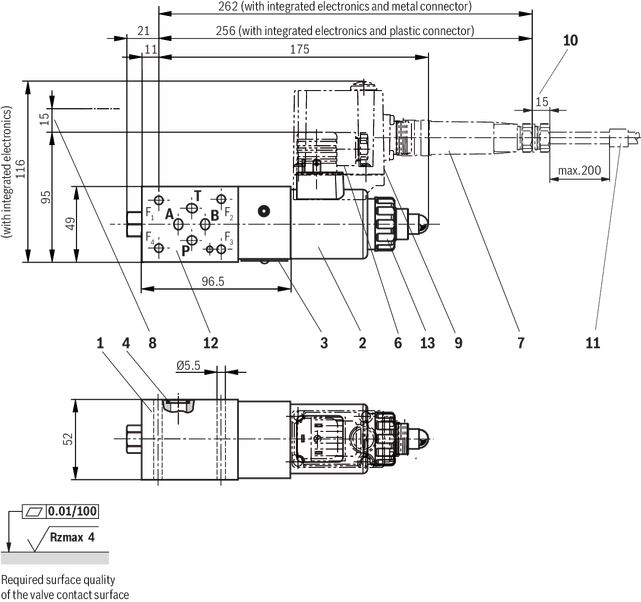

Type ZDBE(E)

1	Valve housing
2	Proportional solenoid
3	Name plate
4	Identical seal rings for ports A, B, P, and T
6	mating connector according to DIN EN 175301-803
7	Mating connector according to DIN EN 175201-804
8	Space required to remove the mating connector

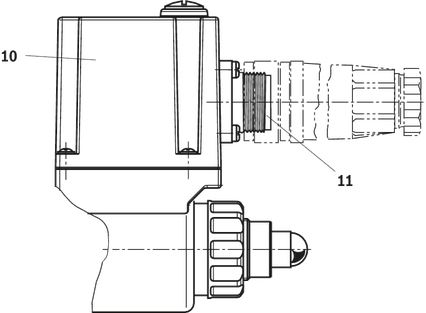

9	Integrated electronics (OBE)
10	Space required to remove the mating connector
11	Cable fastening
12	Machined valve contact surface; porting pattern according to DIN 24340 (without locating hole) and ISO 4401-03-02-0-05 (with locating hole)
13	O-ring and plastic nut wrench size 32 for coil fixation.The nut can be loosened by rotating it counterclockwise (1 turn). The solenoid coil can then be rotated to the required position before fixing it again by tightening the nut.Tightening torque 4 +1 Nm

Recommended valve mounting screws (separate order):

4 hexagon socket head cap screws ISO 4762 - M5 - 10.9-flZn-240h-L

Tightening torqueMA = 7 Nm ± 10%

Accessories

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

Mating connectors for valves with connector “K4”, without circuitry, standard

3P Z4

For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
Mating connectors for valves with one or two solenoids (individual connection)

Data sheet
Spare parts and repair

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

Mating connectors for valves with round connector, 6-pole + PE

7P Z31

For valves with round connector according to EN 175201-804, 6-pole + PE as well as 6-pole, compatible with VG 95328

Data sheet
Spare parts and repair

Downloads

Proportional pressure relief valve, pilot operated Types (Z)DBE and (Z)DBEE
Data Sheet | RE29258 | 2011-11-23 | English | PDF | 656k
Product Groups: Pilot operated

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth LC: компактная гидравлика с давлением

В современном гидравлическом оборудовании всё чаще применяются компактные решения, позволяющие уменьшить габариты распределительных блоков и упростить монтаж. Двухходовые картриджные клапаны стали стандартом для систем, работающих под высоким давлением и с большими расходами. Специалисты по гидравли..

26 Июня, 2026 Bosch Rexroth SILENCE AZPT: тихая мощность

В гидравлических системах промышленного оборудования (станки, прессы, литьевые машины) и мобильной техники (строительные и дорожные машины) уровень шума является важным фактором. Традиционные внешние шестеренные насосы создают пульсацию потока, вызывающую вибрации и шум, что требует применения допол..

29 Мая, 2026 Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Сп..

29 Апреля, 2026 BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025

Вы недавно смотрели
