Артикул: RX7826

Bearing assembly LAF BASA

Name: Bearing assembly LAF BASA
Brand: Bosch Rexroth
SKU: RX7826
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

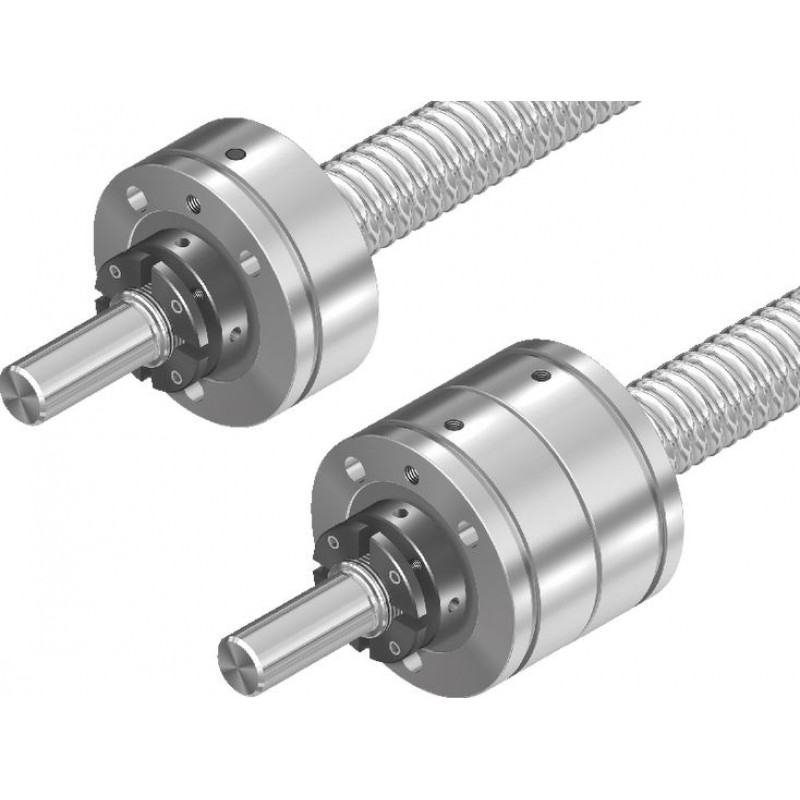

The fixed bearing consists of:
Angular-contact thrust ball bearing LGF
Slotted nut NMA or NMZ
Suitable for screw ends in Forms 51, 51A, 52, 52A, 81, 81A, 82, 82A, 91, 91A, 92, 92A

Product description

Fixed bearing with angular-contact thrust ball bearing LGF

Double-thrust, screw-down,

series LGF-B-…

series LGF-A-…

Double-thrust, screw-down,

series LGF-C-…

Technical data

Technical data for bearings

Size	C	C0	MRb	Rfb	Rkl	nmax	Mass
d0 x P	N	N	Nm	N/μm	Nm/mrad	rpm	kg
20 x 5/10/20/40	17000 1)	24700 1)	0.16	375	50	3800	0.385
25 x 5/10/25	18800 1)	31000 1)	0.24	450	80	3300	0.485 2)
25 x 5/10/25	18800 1)	31000 1)	0.24	450	80	3300	0.52 3)
32 x 5/10/20/32/64	26000 1)	47000 1)	0.3	650	140	3000	0.645 4)
32 x 5/10/20/32/64	26000 1)	47000 1)	0.3	650	140	3000	0.74 5)
40 x 5	29000 1)	64000 1)	0.5	850	300	2200	0.855 6)
40 x 5	29000 1)	64000 1)	0.5	850	300	2200	0.98 7)
40 x 10/12/16/20/25/30/40	44500 1)	111000 1)	0.6	1300	450	2600	1.6
50 x 5	41000 1)	89000 1)	0.6	900	400	2000	1.36
50 x 10/12/16/20/25/30/40	47500	127000	0.75	1500	620	2200	1.76
63 x 10/20/40	72000 1)	149000 1)	1.3	1200	750	1600	2.5
80 x 10/20/40	113000 1)	250000 1)	2.6	1400	1500	1200	5.13

1)	Load on bearing (see general technical notes and information for bearings, “Project planning notes”)
2)	R159001700
3)	R159001730
4)	R159002000
5)	R159002030
6)	R159003000
7)	R159003030

Legend

Symbol	Description	Unit
d0	Nominal diameter
P	Lead
C	Dynamic load capacity	N
C0	Static load capacity	N
MRb	Frictional torque of bearing with seal	Nm
Rfb	Rigidity of the bearing (axial)	N/μm
Rkl	Rigidity against tilting	Nm/mrad
nmax	Limit speed (grease)	min⁻¹

Fields of application

Suitable for screw ends: Form

51A

81A

91A

52A

82A

92A

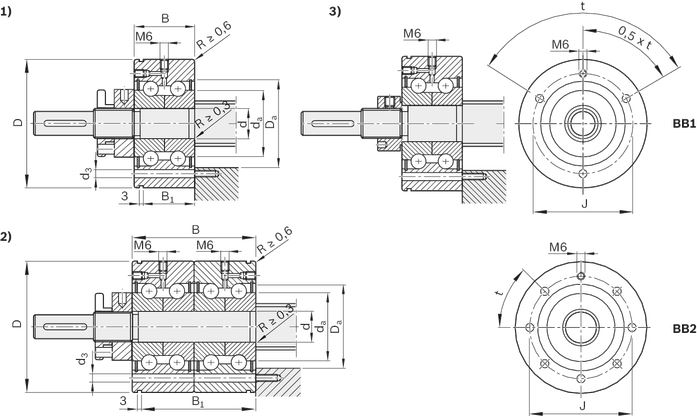

Dimensions

1)	LGF-B-…with slotted nut NMA, LGF-A-…with slotted nut NMA
2)	LGF-C-…with slotted nut NMA
3)	LGF-B-…with slotted nut NMZ

Dimensions

Size	Dimensions				Connection dimensions					Mounting holes
d0 x P	d	D	B	B1	J	Da min.	Da max.	da min.	da max.	Minimum number	d3	t	Hole pattern
				mm	mm	mm	mm	mm	mm		mm	°
20 x 5/10/20/40	12 mm -0.01	55 mm -0.013	25 mm -0.25	17	42	30	33	16	29	3	6.8	120	BB1
25 x 5/10/25	17 mm -0.01	62 mm -0.013	25 mm -0.25	17	48	34	37	23	33	3		120
32 x 5/10/20/32/64	20 mm -0.01	68 mm -0.013	28 mm -0.25	19	53	40	43	25	39	4		90
40 x 5	30 mm -0.01	80 mm -0.013	28 mm -0.25	19	63	50	53	40	49	6		60
40 x 10/12/16/20/25/30/40	25 mm -05	75 mm -0.01	56 mm -0.5	47	58	45	48	32	44	7	6.5	45	BB2
50 x 5	35 mm -0.01	90 mm -0.015	34 mm -0.25	25	75	59	62	45	58	7	8.8	90	BB1
50 x 10/12/16/20/25/30/40	30 mm -05	80 mm -0.01	56 mm -0.5	47	63	50	53	40	49	11	6.5	30	BB2
63 x 10/20/40	40 mm -0.01	115 mm -0.015	46 mm -0.25	36	94	71	80	56	70	12	8.5		BB1
80 x 10/20/40	50 mm -05	140 mm -0.01	54 mm -0.25	45	113	88	100	63	87	12	10.5		BB1

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection to determine limit values is is essential for all additional components (e.g. pillow block units, assembly group Bearing Unit etc.).

Calculation

Mounting

Design notes, installation

Maintenance

Lubrication of the end bearings

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Ball bearing			Slotted nut
d0 x P	Complete assembly	CAD data	Buy	Version	Abbreviation	Part number	Abbreviation	Part number
20 x 5/10/20/40	R159001200			Angular-contact thrust ball bearing	LGF-B-1255	R341400906	NMZ 12x1	R344600304
25 x 5/10/25	R159001700				LGF-B-1762	R341401006	NMZ 17x1	R344600404
25 x 5/10/25	R159001730				LGF-B-1762	R341401006	NMA 17x1	R344601404
32 x 5/10/20/32/64	R159002000				LGF-B-2068	R341400106	NMZ 20x1	R344600504
32 x 5/10/20/32/64	R159002030				LGF-B-2068	R341400106	NMA 20x1	R344601504
40 x 5	R159003000				LGF-B-3080	R341401106	NMZ 30x1,5	R344600604
40 x 5	R159003030				LGF-B-3080	R341401106	NMA 30x1,5	R344601604
40 x 10/12/16/20/25/30/40	R159032530				LGF-C-2575	R341401506	NMA 25x1,5	R344601104
50 x 5	R159003530				LGF-B-3590	R341402606	NMA 35x1,5	R344601204
50 x 10/12/16/20/25/30/40	R159033030				LGF-C-3080	R341402706	NMA 30x1,5	R344601604
63 x 10/20/40	R159004030				LGF-B-40115	R341402806	NMA 40x1,5	R344601804
80 x 10/20/40	R159005030				LGF-A-50140	R341402906	NMA 50x1,5	R344601904

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Downloads

Catalog screw assemblies
Catalog | R999001185 | 2021-04-01 | English | PDF | 30.7MB
Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies
Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
