Артикул: RX7834

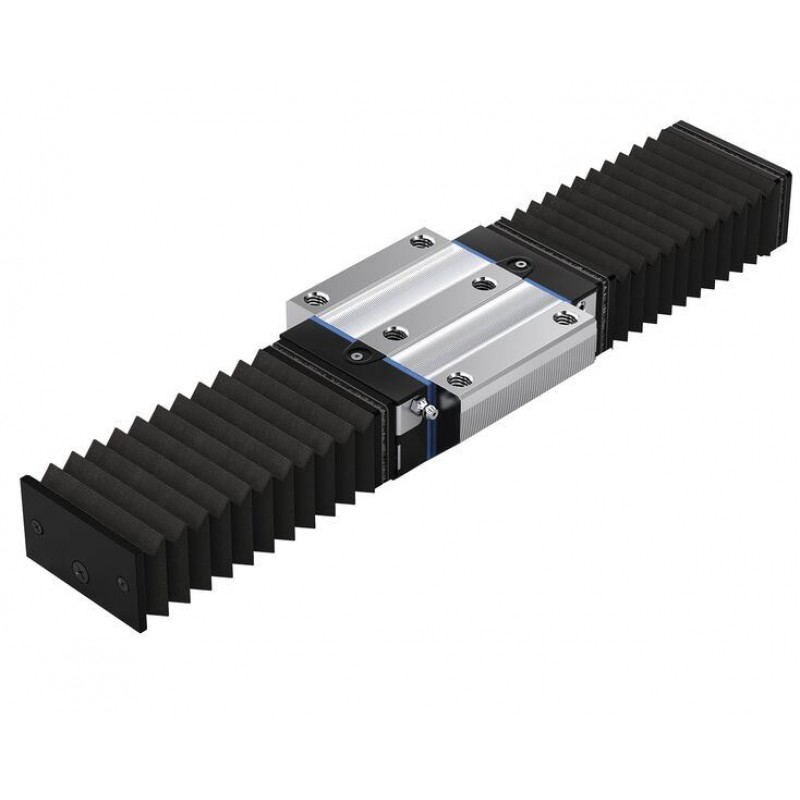

Standard bellows R1..0 .0. 00

Name: Standard bellows R1..0 .0. 00
Brand: Bosch Rexroth
SKU: RX7834
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Material: Polyurethane-coated polyester fabric

Product description

Size 25: Aluminum lubrication plate. The lube nipple of the roller runner block can be used.

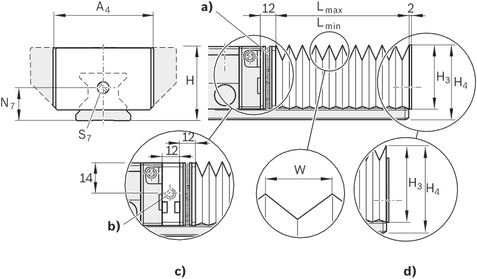

Dimensions

a)	Hook and loop fastener
b)	Lube hole M6-5 deep
c)	Size 25
d)	Heat resistant bellows
	Representation not to scale

Dimensions

Size		25	35	45	55	65
A4	mm	45	64	83	96	120
H	mm	36	48	60	70	90
H3	mm	28.5	39	49	56	75
H4	mm	35	47	59	69	89
N12	mm	15	22	30		40
S7		M4
W	mm	12.9	19.9	26.9	29.9	40.4
U 1)		1,32	1,18	1,13	1,12	1,08

1)	Calculation factor (see project planning information)

Project planning information

Bellows calculation

a) Size 25

Lmax = (stroke + 30 mm) · U

Lmin = Lmax – Stroke

Number of folds = Lmax/W + 2

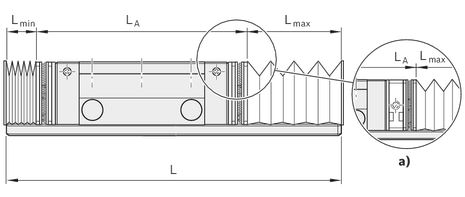

Calculating the rail length

L = Lmin + Lmax + LA

Legend

Symbol	Description	Unit
Lmax	Bellows, uncompressed	mm
Lmin	Bellows, compressed	mm
Stroke	Stroke	mm
U	Calculation factor	–
W	maximum bellows extraction	mm
L	Rail length	mm
LA	Roller runner block length with fastening frame	mm

Mounting

Notes for mounting for bellows

The bellows is pre-assembled. The fastening screws are included. The lube nipple of the roller runner block can be used.

For type 1 and type 2, a thread M4‑10 deep, 2 x 45° must be countersunk and placed in the end face of the rail in each case.

For assembly, see "Mounting instructions for bellows".

Mounting instructions for bellows

Ordering codes

Material numbers

Size	Part number	Buy	Type	Suitable for
25	R182024100		Type 1	RSHP
	R182020100		Type 1	-
	R182020200		Type 2	-
	R182024300		Type 3	RSHP
	R182020300		Type 3	-
	R182020400		Type 4
	R182020500		Type 5
	R160020900		Type 9
35	R182030200		Type 2
	R182030400		Type 4
	R160030900		Type 9
45	R182040200		Type 2
	R182040400		Type 4
	R160040900		Type 9
55	R182050200		Type 2
	R182050400		Type 4
	R160050900		Type 9
65	R182060200		Type 2
	R182060400		Type 4
	R160060900		Type 9

Mass on request

Overview of bellows types

Type	Version	Picture
Type 1	with lubrication plate and end plate
Type 2	with fastening frame and end plate
Type 3	with 2 lubrication plates
Type 4	with 2 fastening frames
Type 5	with lubrication plate and fastening frame
Type 9	loose bellows (spare part)

Ordering example – bellows

Size 35, type 2

Number of folds: 36

Code:

Material number, fold count: R1820 302 00, 36 folds
