Connection plates for CKK 090 … 200, R0375...15

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX7921

Connection plates for CKK 090 … 200, R0375...15

Name: Connection plates for CKK 090 … 200, R0375...15
Brand: Bosch Rexroth
SKU: RX7921
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

The unit consists of:

Connection plate

Mounting accessories for fastening to the carriages

Technical data

Technische Daten

Size	m
Size	kg
090	0.18
110	0.23
145	0.5
200	2.2

Legend

Symbol	Description	Unit
m	Mass	kg

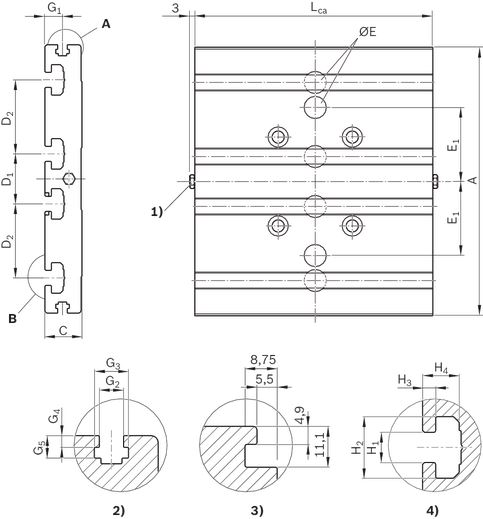

Dimensions

The connection plates differ in appearance in the representation. Shown here is the connection plate for CKK-145.

1)	Funnel-type lube nipple AM8 x 1 for lube version LSS/LPG; lubrication possible from two sides (central lubrication only necessary with grease press on one of the two sides).
2)	Detail A, size 90, 110 and 145
3)	Detail A, size 200
4)	Detail B

Dimensions

Size	A	C	D1	D2	ØE	E1	Tolerance for E1	E3	Tolerance for E3	G1	G2	G3	G4	G5	H1	H2	H3	H4	Carriage length Lca
	A	C	D1	D2	H7	E1	Tolerance for E1	E3	Tolerance for E3	G1	G2	G3	G4	G5	H1	H2	H3	H4	Carriage length Lca
	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
090	90	16	20	20	9 ‒ 2.1 mm deep	-	-	20	± 0.01	7.9	4.2	7.6	2	4.3	6	12	3.5	7.7	60
110	110	16	20	20	9 ‒ 2.1 mm deep	-	-			6	5.2	9.5	2.5	4.8	6	12		7.7	60
145	145	20	27	40	12 ‒ 2.1 mm deep	40	± 0.01			10	5.2	9.5	2.5	4.8	8	16.5		9.8	80
200	200	27	40	40	16 ‒ 3.1 mm deep	-	-			-	-	-	-	-	10	20.1	6	12.5	190

Connection dimensions for switching cam (size 200)

1)	M4 - 6 deep

Delivery notes

Sliding blocks are not included with delivery.

Ordering codes

Material numbers

Size	Part number	CAD data	Buy
090	R037530015
110	R037540015
145	R037550015
200	R037560015
