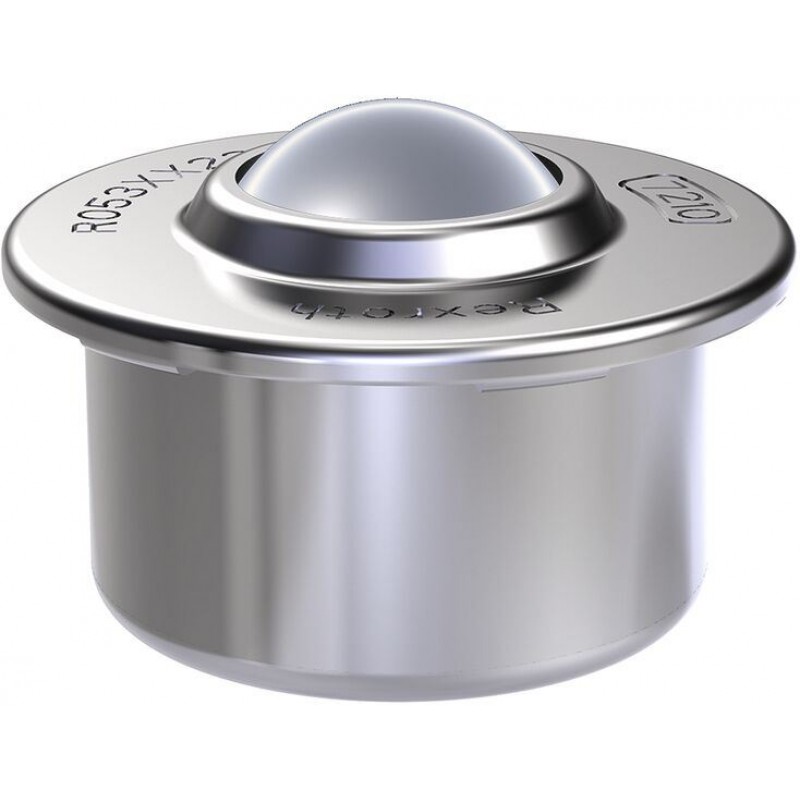

Ball transfer units with sheet steel housing R0530 2..

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8061

Ball transfer units with sheet steel housing R0530 2..

Name: Ball transfer units with sheet steel housing R0530 2..
Brand: Bosch Rexroth
SKU: RX8061
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

With sheet steel housing
Extremely small ball transfer unit
For general applications
All parts galvanized
Balls made from corrosion-resistant steel 1.3541 / 1.4034

Technical data

Size		8	12	15	22	30	45
C	N	100	180	370	970	1900	4500
C0	N	200	350	700	1800	3000	7000
vmax 1)	m/s	2
m	kg	07	0.018	0.038	0.132	0.265	0.72
Operating conditions
Size		8	12	15	22	30	45
Admissible operating temperature (min ... max) 2)		-30 °C ... +100 °C

1)	In case of prolonged periods of use at speeds above 1 m/s, an increase in temperature and reduction in service life needs to be reckoned with depending on the load.
2)	At temperatures above 100 °C, only bright metal load balls without a felt seal should be used. Make allowance for reduction in load capacity. Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.

At temperatures above 100 °C, only bright metal ball transfer units without a felt seal should be used. Note the reduction in load capacity! Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.

Temperature factor

Temperature (°C)	Temperature factor ft
125	0,9
150	0,8
175	0,7
200	0,5

The load capacity must be multiplied by the temperature factor.

Legend

Symbol	Description	Unit	Picture
C	Dynamic load capacity	N
C0	Static load capacity	N
vmax	Conveying speed	m/s
m	Mass	kg

Technical data

Fields of application

Applications

General-purpose machines

Feed tables for sheet-metal working machines

Fixtures for press brakes

Feed devices for machining centers

Drilling tables and motor-driven supporting tables

Assembly aids in the manufacture of large engines and motors

Construction of special-purpose machines

Aerospace industry

Beverages and stone-processing industries

Not suitable for use under water

Conveyor systems

Ball transfer tables, turntables and switches for sorting and distribution systems

Crossover sections of continuous conveyors

Baggage sorting systems at airports

Transport of steel tubes and pipes

Lifting platforms

Dimensions

Size	dw	D	Tolerance for D	D1	h	Tolerance for h	H	a	b
	mm	mm	mm	mm	mm	mm	mm	mm	mm
8	7.938	12.6	± 0.055	17	4.8	± 0.15	11.2	1.9	3.2
12	12	18	± 0.055	23.3	7.4	± 0.15	15.4	2.1	4.4
15	15.875	24	± 0.065	31	9.5	± 0.2	21.5	2.5	6.1
22	22.225	36	± 0.08	45	9.8	± 0.2	29.5	2.9	5.7
30	30.162	45	± 0.08	55	13.8	± 0.3	37.5	3.7	7.9
45	44.45	62	± 0.095	75	19	± 0.4	53.7	4.2	10.5

1)	Press fit
2)	with tolerance ring
3)	Gluing in

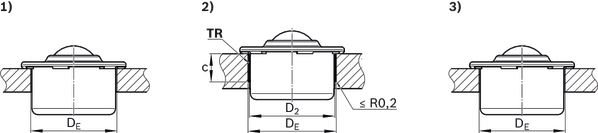

Installation dimensions

Size	Press fit				with tolerance ring							Gluing in
	2 mm sheet steel 5 Mm aluminum		16 mm wood		Part number	D2	Tolerance for D2	DE	Tolerance for DE	c	Tolerance for c	DE	Tolerance for DE
	DE	Tolerance for DE	DE	Tolerance for DE	Tolerance ring	D2	Tolerance for D2	DE	Tolerance for DE	c	Tolerance for c	DE	Tolerance for DE
	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm
8	12.57	+ 0.03	12.5	+ 0.05	R081001252 1)	12.8	+ 0.2	13.87	+ 0.15	6.1	+ 0.2	12.7	+ 0.2
12	17.97	+ 0.03	17.9	+ 0.05	R081001801 2)	18.2		19.7	+ 0.2	6.1		18.1
15	23.95	+ 0.05	23.9	+ 0.05	R081002403 2)	24.2		25.7		7.1		24.1
15	23.95	+ 0.05	23.9	+ 0.05	R081002403 2)	24.2		25.7		7.1		24.1
22	35.9	+ 0.05	35.85	+ 0.07	R081003605 2)	36.2		37.7		12.1		36.1
22	35.9	+ 0.05	35.85	+ 0.07	R081003605 2)	36.2		37.7				36.1
30	44.85	+ 0.05	44.8	+ 0.1	R081004501 3) R081004551 3)	45.2		46.7				45.1
30	44.85	+ 0.05	44.8	+ 0.1	R081004501 3) R081004551 3)	45.2		46.7				45.1
45	61.83	+ 0.07	61.8	+ 0.1	R081006203 2)	62.3		64.1	+ 0.3	15.1		62.2
45	61.83	+ 0.07	61.8	+ 0.1	R081006203 2)	62.3		64.1	+ 0.3	15.1		62.2

1)	made of corrosion-resistant steel 1.4310
2)	made from spring strip 1.1248, alternatively 1.8159
3)	R081004501 made from spring strip 1.1248, alternatively 1.8159; R081004551 made from corrosion-resistant steel 1.4310

Mounting

Assembling the ball transfer units with tolerance ring

Ball Transfer Unit Installation Examples

Certification

Directives and standards

Safety Instructions

Notes

Downloads

Ball Transfer Units
Catalog | R999000498 | 2016-07-01 | English | PDF | 4.8MB
Product Groups: Ball transfer units and tolerance rings
