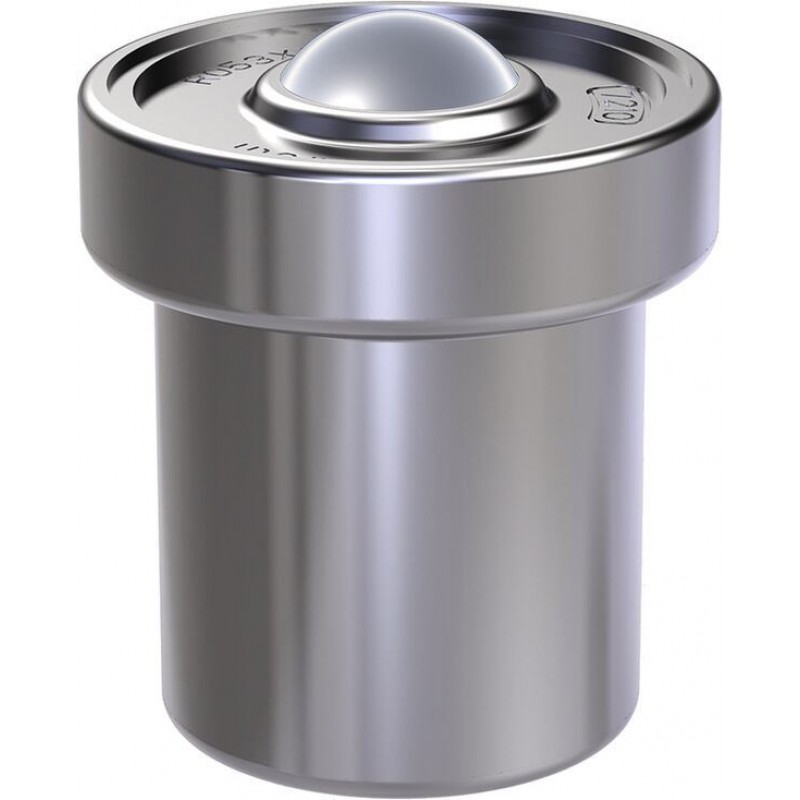

Spring-loaded Ball Transfer Units R0532 2..

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8069

Spring-loaded Ball Transfer Units R0532 2..

Name: Spring-loaded Ball Transfer Units R0532 2..
Brand: Bosch Rexroth
SKU: RX8069
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Spring-loaded
Ball Transfer Units are supported on springs and mounted under preload in a housing
Ball Transfer Unit recedes into its housing under high loads
All parts galvanized
With cup springs

Features

Balls made from corrosion-resistant steel 1.3541 / 1.4034

Technical data

Size		22	30	45
Fpr	N	730	1350	2280
Ultimate load 1)	N	860	1600	2770
Tolerance for preload and ultimate load	%	+ 25 - 7.5	+ 15 - 7.5
vmax 2)	m/s	2
m	kg	0.3	0.57	1.6
Operating conditions
Size		22	30	45
Admissible operating temperature (min ... max) 3)		-30 °C ... +100 °C

1)	Under ultimate load the ball transfer unit recedes completely
2)	In case of prolonged periods of use at speeds above 1 m/s, an increase in temperature and reduction in service life needs to be reckoned with depending on the load.
3)	At temperatures above 100 °C, only bright metal load balls without a felt seal should be used. Make allowance for reduction in load capacity. Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.

At temperatures above 100 °C, only bright metal ball transfer units without a felt seal should be used. Note the reduction in load capacity! Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.

Temperature factor

Temperature (°C)	Temperature factor ft
125	0,9
150	0,8
175	0,7
200	0,5

The load capacity must be multiplied by the temperature factor.

Legend

Symbol	Description	Unit	Picture
Fpr	Preload force	N
	Ultimate load	N
	Tolerance for preload and ultimate load	%
vmax	Conveying speed	m/s
m	Mass	kg

Technical data

Fields of application

Applications

General-purpose machines

Feed tables for sheet-metal working machines

Fixtures for press brakes

Feed devices for machining centers

Drilling tables and motor-driven supporting tables

Assembly aids in the manufacture of large engines and motors

Construction of special-purpose machines

Aerospace industry

Beverages and stone-processing industries

Not suitable for use under water

Conveyor systems

Ball transfer tables, turntables and switches for sorting and distribution systems

Crossover sections of continuous conveyors

Baggage sorting systems at airports

Transport of steel tubes and pipes

Lifting platforms

Dimensions

Size	dw	D	Tolerance for D	D1	h	H	a
	mm	mm	mm	mm	mm	mm	mm
22	22.225	50	± 0.1	38.8	18.6	58.1	13.6
30	30.162	62	± 0.125	48.2	24.4	70	17
45	44.45	85	± 0.15	66.2	35.6	100.5	24.2

1)	Press fit in steel
2)	with tolerance ring
3)	Gluing in

Installation dimensions

Size	Press fit		with tolerance ring									Gluing in
	2 mm sheet steel 5 Mm aluminum		Part number 1)	D2	Tolerance for D2	DE	Tolerance for DE	b	Tolerance for b	c	Tolerance for c	DE	Tolerance for DE	D2	Tolerance for D2	b	Tolerance for b	c	Tolerance for c
	DE	Tolerance for DE	Tolerance ring	D2	Tolerance for D2	DE	Tolerance for DE	b	Tolerance for b	c	Tolerance for c	DE	Tolerance for DE	D2	Tolerance for D2	b	Tolerance for b	c	Tolerance for c
	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
22	49.9	+ 0.05	R081005008	52.5	+ 0.5	52.1	+ 0.2	13.6	± 0.2	11.1	+ 0.2	50.2	+ 0.2	50.4	+ 0.5	13.6	± 0.2	7	+ 1
30	61.85	+ 0.05	R081006203	64.5		64.1	+ 0.3	17		15.1		62.2		62.4		17		10
45	84.83	+ 0.07	R081008501	88		87.55	+ 0.3	24.2		19.1		85.2		85.4		24.2		13

1)	made from spring strip 1.1248, alternatively 1.8159

Mounting

Assembling the ball transfer units with tolerance ring

Ball Transfer Unit Installation Examples

Certification

load error

Safety Instructions

load error

Downloads

Ball Transfer Units
Catalog | R999000498 | 2016-07-01 | English | PDF | 4.8MB
Product Groups: Ball transfer units and tolerance rings
