Артикул: RX8130

Все товары Bosch Rexroth

Connector and cable

Name: Connector and cable
Brand: Bosch Rexroth
SKU: RX8130
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Plug options
Technical data
Dimensions

Product description

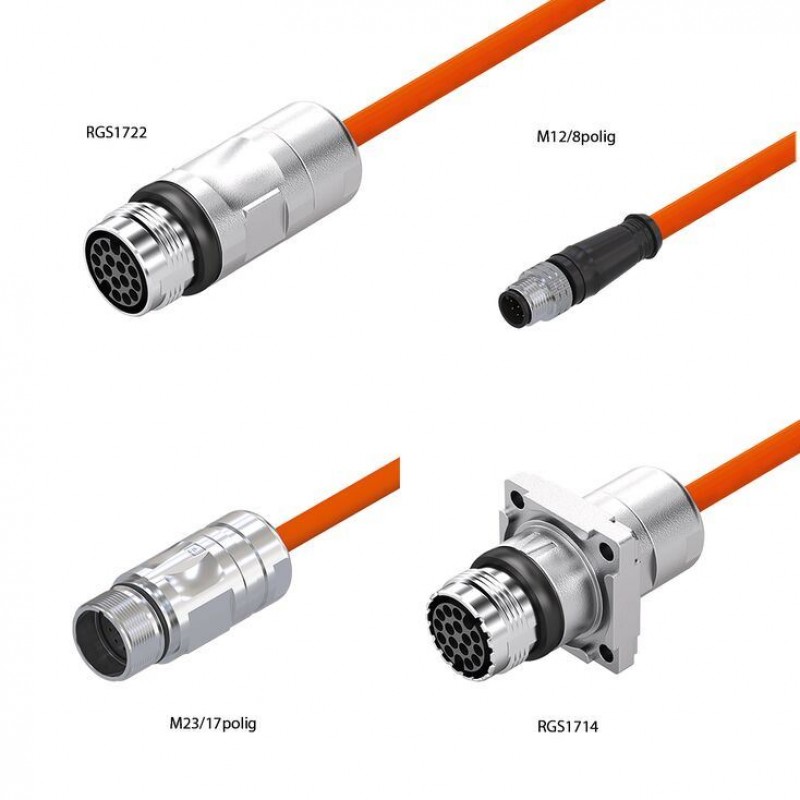

Option A: RGS1722 (round connector)

Option B: RGS1714 (flange housing) for mounting in front or rear walls

Option C: M12 / 8-pin for DRIVE-CLiQ

Option D: M23 / 17-pin for DRIVE-CLiQ

Connector type Protection type: IP67 (when locked)

Technical data

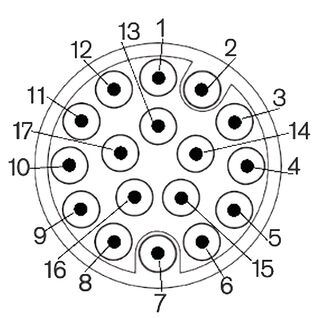

View contact side for RGS1722 (round connector) and RGS1714 (flanged housing)

Design with male contacts

M17, 17-pin connector Pin No.	Signal assignment	Function
1	inner shield	Inner cable shield
2	A +	Analog/digital path information
3	A -	Analog/digital path information
4	GND	Power supply GND
5	B +	Analog/digital path information
6	B -	Analog/digital path information
7	Data +	IMS-I: for services purposes only IMS-A: HIPERFACE® / SSI-data cable
8	Data -
9	EncCLK+ / RI+	IMS-I: reference mark signal IMS-A: SSI-CLOCK
10	EncCLK- / RI-	IMS-I: reference mark signal IMS-A: SSI-CLOCK
11	VDD	Power supply VDD
12	n.c.
13	n.c.
14	n.c.
15	0 V Sense	Sense line * GND
16	5 V Sense	Sense line * VDD
17	n.c.
Housing	Outer shield	Outer shield contacted via connector housing
* If there is no voltage adjustment via sense lines available, the sense lines can to be switched parallel to the power supply lines.

View contact side for Option C: M12 / 8pole for DRIVE-CLiQ

M12, 8-pin Pin No.	Signal assignment	Function
1	24V	Power supply 24 V
2	Data +	For service purposes only
3	RXP	Received data positive
4	RXN	Received data negative
5	0V	Power supply 0 V
6	TXN	Sent data negative
7	TXP	Sent data positive
8	Data -	For service purposes only
Housing	Outer shield	Outer shield contacted via connector housing

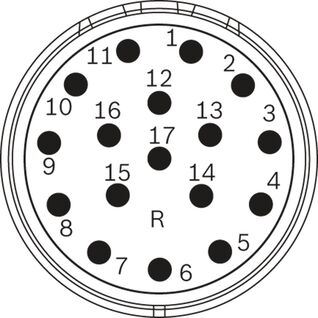

Plug view of contact side for option D: M23/17 pin for Fanuc

M23, 17 pin Pin no.	Signal assignment	Function
1	5V	Power supply 5 V
7	5V	Power supply 5 V
8	RD	ai positive data cable
9	*RD	ai negative data cable
10	GND	Power supply GND
14	Data+ /SD	For service purposes only
17	Data- /*SD	For service purposes only
Housing	Outer shield	Outer shield contacted via connector housing

1)	Cable length 1 m

Cable

Structural design

Sheath: polyurethane (PUR)

Color: RAL 2003 orange

External diameter: 5.0 ± 0.30 mm

Oil resistant

RoHS compliant

UL-Type 20963

Mechanical properties (standard cable)

Bending radius for one-time bending (stationary): 20 mm

Alternating bending not allowed.

Dimensions

RGS1722 (round connector) and RGS1714 (flanged housing)

1)	Maximum wall thickness 7 mm

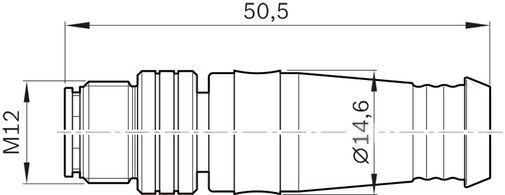

Option C: M12 / 8-pin for DRIVE-CLiQ

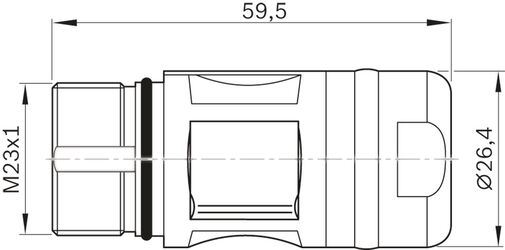

Option D: M23 / 17-pin for DRIVE-CLiQ

Downloads

SortTitle a...zTitle z...aFile Size a...zFile Size z...astp

Connector flange housing RGS1714.stp

CAD | 2020-02-27 | All languages | CAD 3D | 2.2MB

Connector flange housing RGS1714stp

Connector M12 DRIVE-CLiQ.stp

CAD | 2020-02-27 | All languages | CAD 3D | 1.9MB

Connector M12/8-pin DRIVE-CLiQstp

Round connector M23 FANUC.stp

CAD | 2020-02-27 | All languages | CAD 3D | 4.7MB

Round connector M23/17-pin FANUCstp

Round connector RGS1711.stp

CAD | 2018-12-14 | All languages | CAD 3D | 2MB

R911342383stp

Round connector RGS1722.stp

CAD | 2020-02-27 | All languages | CAD 3D | 1.9MB

Round connector RGS1722

Downloads

	Integrated Measuring System IMS for Ball and Roller Rail systems / Instructions for electrical interfaces / only PDF Manual \| R320103166_EN \| 2017-10-01 \| English \| PDF \| 2.4MB Product Groups: Integrated measuring systems
	Integrated Measuring System IMS for Ball and Roller Rail Systems Manual \| R320103262_EN \| 2020-07-01 \| English \| PDF \| 1.8MB Product Groups: Integrated measuring systems
	Catalog Integrated Measuring System IMS for Ball and Roller Rail Systems Catalog \| R999000487 \| 2020-06-01 \| English \| PDF \| 2.7MB Product Groups: Ball Rail Systems, Roller Rail Systems, Integrated measuring systems Catalog Integrated Measuring System IMS for Ball and Roller Rail Systems
