Артикул: RX8207

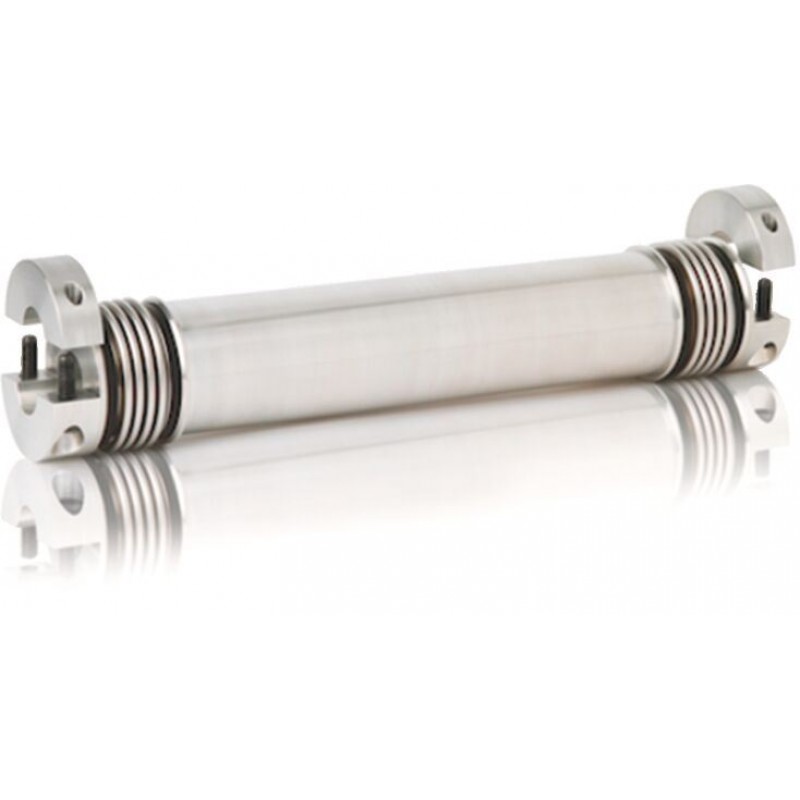

Connecting shafts for CKR 090 … 200

Name: Connecting shafts for CKR 090 … 200
Brand: Bosch Rexroth
SKU: RX8207
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Material, bellows: highly flexible stainless steel

Material, connecting tube and clamping hub: Aluminum

Combination possibilities for multiaxis systems with connecting shaft

Technical data

Technische Daten

Size	MA	m	Mass moment of inertia	Mcs	MS
Size	Nm	kg	10–6 kgm2	Nm	Nm
-090	5	0,0009 · (Lcs (mm) - 80) + 0,21	0,032 · (Lcs (mm) - 80) + 68,2	10	17
-110	5	0,0009 · (Lcs (mm) - 80) + 0,21	0,032 · (Lcs (mm) - 80) + 68,2	10	17
-145	15	0,0012 · (Lcs (mm) - 118) + 0,62	0,67 · (Lcs (mm) - 118) + 246	30	45
-200	70	0,0032 · (Lcs (mm) - 160) + 2,00	4,50 · (Lcs (mm) - 160) + 2000	170	170

Legend

Symbol	Description	Unit
Lcs	Overall length of the connecting shaft	mm
MA	Tightening torque of screws	Nm
m	Mass	kg
Mcs	Rated torque of connecting shaft	Nm
MS	Peak torque of connecting shaft	Nm

Diagrams/characteristic curves

Bending-critical speed:

1)	Lcs = overall length of the connecting shaft (mm)
2)	n = rotary speed (min-1)

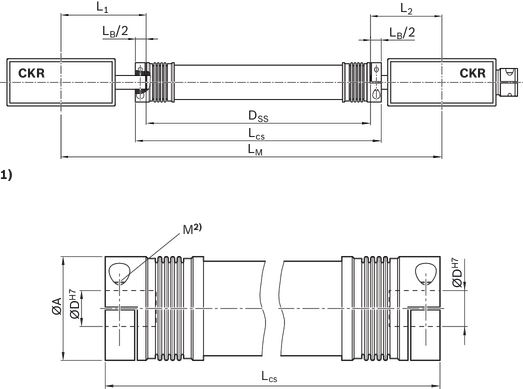

Dimensions

1)	Figure schematically
2)	Screw

Dimensions

Size	A	D	M	LB	Lcs	Lcs
	A	D	M	LB	min.	max.
	mm	mm		mm	mm	mm
-090	40	10	M4	22	105	3000
-110	40	14	M4	22	105
-145	55	19	M6	32	150
-200	83	24	M10	50	200

Legend

Symbol	Description	Unit
DSS	Distance drive shaft	mm
Lcs	Overall length of the connecting shaft	mm
LM	Centerline-to-centerline distance between Compact Modules	mm

L1/L2 = Calculation see dimension drawings

Ordering codes

Order

Please state the part number and length Lcs .

For example: R0391 510 20, Lcs = 550 mm

Material numbers

Size	Part number	CAD data	Buy
-090	R039151016
-110	R039151020
-145	R039151018
-200	R039151019
