Connection plates for CKK 090 … 200, R0375...10

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8211

Connection plates for CKK 090 … 200, R0375...10

Name: Connection plates for CKK 090 … 200, R0375...10
Brand: Bosch Rexroth
SKU: RX8211
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

The unit consists of:

Connection plate

Mounting accessories for fastening to the carriages

Technical data

Technische Daten

Size	Lubrication type	m
Size	Lubrication type	kg
90	LSS, LPG	0.37
110		0.59
145		1.2
200		3.6

Legend

Symbol	Description	Unit
m	Mass	kg

Dimensions

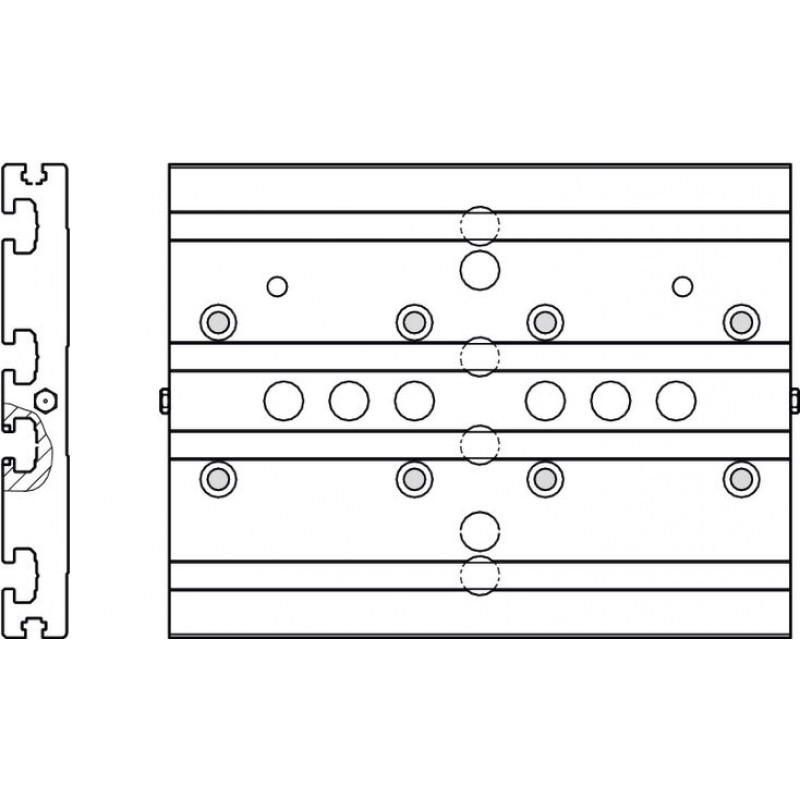

The connection plates differ in appearance in the representation. Shown here is the connection plate for CKK-145.

1)	Funnel-type lube nipple AM8 x 1 for lube version LSS/LPG; lubrication possible from two sides (central lubrication only necessary with grease press on one of the two sides).
2)	for customer's attachment
3)	Detail A, size 90, 110 and 145
4)	Detail A, size 200
5)	Detail B

Dimensions

Size	A	C	D1	D2	ØE	E1	Tolerance for E1	E2	Tolerance for E2	E3	Tolerance for E3	ØF	F1	Tolerance for F1	F2	Tolerance for F2	G1	G2	G3	G4	G5	H1	H2	H3	H4	Carriage length Lca
	A	C	D1	D2	H7	E1	Tolerance for E1	E2	Tolerance for E2	E3	Tolerance for E3	H7	F1	Tolerance for F1	F2	Tolerance for F2	G1	G2	G3	G4	G5	H1	H2	H3	H4	Carriage length Lca
	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
90	90	16	20	20	9 ‒ 2.1 mm deep	-	-	10	± 0.01	20	± 0.01	4 ‒ 6 mm deep	38	± 0.01	20	± 0.01	7.6	4.2	7.3	2	4.3	6	12	3.5	7.7	125
110	110	16	20	20	9 ‒ 2.1 mm deep	-	-	10				5 ‒ 6.5 mm deep	46		42		9.5	5.2		2.5	4.8	6	12		7.7	155
145	145	20	27	40	12 ‒ 2.1 mm deep	40	± 0.01	20				6 ‒ 12 mm deep	62		35		9.5	5.2		2.5	4.8	8	16.5		9.8	190
200	200	27	40	40	16 ‒ 3.1 mm deep	-	-	20				8 ‒ 16 mm deep	59.5		41		-	-	-	-	-	10	20.1	6	12.5	305

Connection dimensions for switching cam (size 200)

1)	M4 - 6 deep

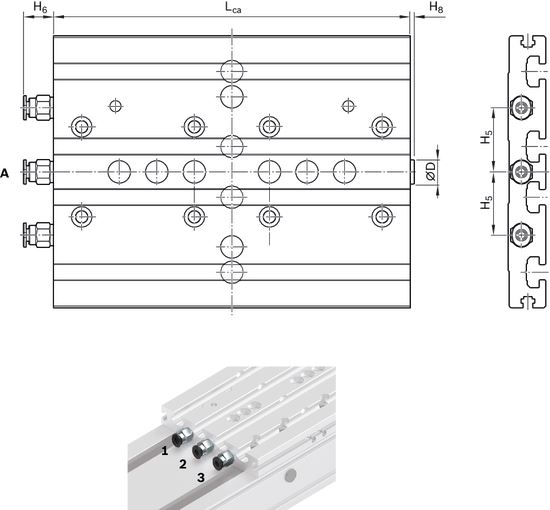

For lube version LCF/LCO

A Drive side

1	Lube connection, Runner Block left
2	Lube connection, Runner Block right
3	Lube connection, Ball Screw Assembly

Dimensions

Size	D	H5	H6	H8	Carriage length Lca
Size	mm	mm	mm	mm	mm
90	8.5	19	12.5	3	125
110	8.5	20		3	155
145	-	26		-	190
200	-	31		-	305

Mounting

Mounting orientation

1)	Drive journal
2)	Bores ØF

Delivery notes

Sliding blocks are not included with delivery.

Ordering codes

Material numbers

Size	Part number	Lubrication type	CAD data	Buy
90	R037530010	LSS, LPG
110	R037540010	LSS, LPG
145	R037550010	LSS, LPG
200	R037560010	LSS, LPG
