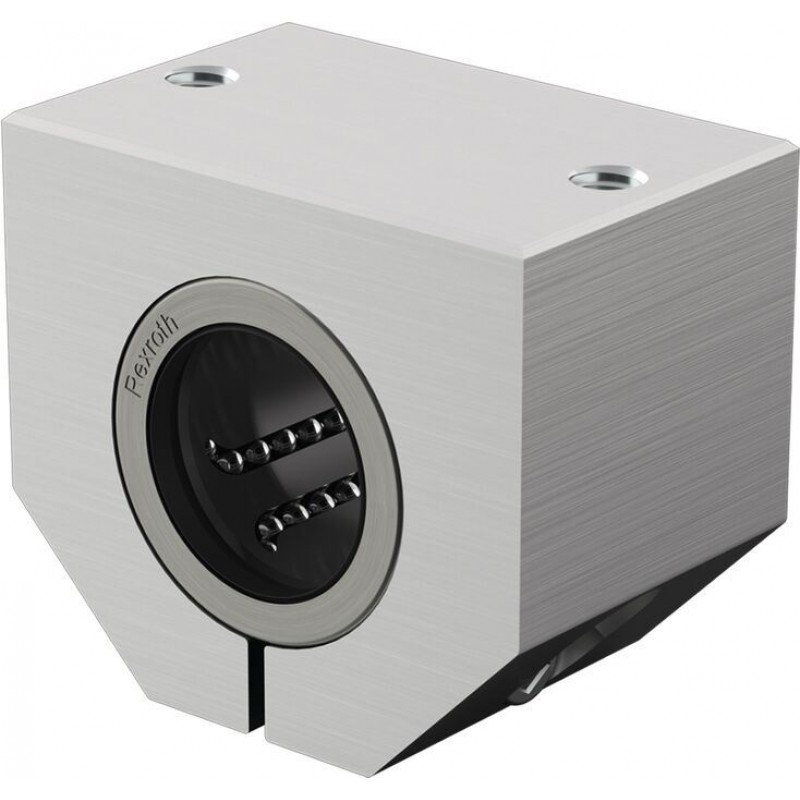

Compact Linear Sets, adjustable, normal, R1028 LSACE-..-DD-G

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8368

Compact Linear Sets, adjustable, normal, R1028 LSACE-..-DD-G

Name: Compact Linear Sets, adjustable, normal, R1028 LSACE-..-DD-G
Brand: Bosch Rexroth
SKU: RX8368
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Lightweight precision housing (aluminum)
Compact Linear Bushing
Integrated wiper seals
Set to zero clearance
Initial lubrication with Dynalub 510

Technical data

General technical data

Ø d	mm	12	16	20	25	30	40	50
amax	m/s²	150
vmax	m/s	5
m	kg	0.08	0.11	0.15	0.27	0.4	0.75	1.2
FR 1)	N	0.8	1	1.5	2	2.5	3	4
Breakaway force	N	1.5	2	3	4.5	6	8	10
Radial clearance		Comes clamped to h5 shaft (lower limit) and set to zero clearance
Operating conditions
Permissible ambient temperature (min ... max)		-10 °C ... +80 °C

1)	Frictional drags generated by Linear Bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication.

Load capacities and load moments

Ød	mm	12	16	20	25	30	40	50
C 1)	N	810	1050	1410	2930	3850	6380	7180
C0 1)	N	490	570	900	1950	2790	4650	5350

1)	The load ratings apply for the main direction of loading. If the load direction is not the main direction of loading, the load ratings must be multiplied by the following factors: Ø d 12 and 16: f = 0,90, f0 = 0.86, Ø d 20 to 50: f = 0.79, f0 = 0.68
	The load ratings are based on a total travel of 100, 00 m. When based on 50 000 m, the values in the table need to be multiplied by 1.26.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
amax	Maximum acceleration travel	m/s2
C	Dynamic load capacity	N
C0	Static load capacity	N
FR	Friction force	N
m	Mass	kg
vmax	Maximum permissible speed	m/s

Effect of load direction on load rating

The listed load ratings should be chosen depending on installation in minimum or maximum position and should be based on the calculations. If the load direction is clearly defined and the Linear Bushings can be installed in maximum position, the load ratings Cmax. (dynamic load rating) and C0 max (static load rating) can be used. If aligned installation is not possible or the load direction is not defined, the minimum load ratings must be used.

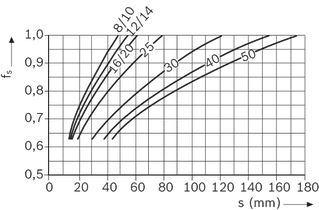

Reduced load capacity with short stroke

In case of short stroke, the service life of the shafts is less than that of Linear Bushings. The load ratings C specified in the tables must therefore be multiplied by the factor f.s .

1)	fs = factor
2)	s = stroke

Definition of dynamic load ratings

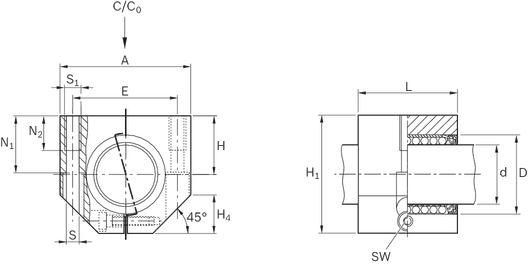

Dimensions

Ød	mm	12	16	20	25	30	40	50
D	mm	19	24	28	35	40	52	62
A	mm	40	45	53	62	67	87	103
E		29 mm ±0.15	34 mm ±0.15	40 mm ±0.15	48 mm ±0.15	53 mm ±0.15	69 mm ±0.15	82 mm ±0.15
H	mm	17	19	23	27	30	39	47
Tolerance for H 1)	µm	+ 12 - 12		+ 13 - 12			+ 14 - 12
H1	mm	33	38	45	54	60	76	92
H4	mm	11	13	15	17	19	24	30
L	mm	28	30		40	50	60	70
N1	mm	16	18	22	26	29	38	46
N2	mm	11		13	18		22	26
S 2)	mm	4.3		5.3	6.6		8.4	10.5
S1		M5		M6	M8		M10	M12
SW	mm	2.5		3	4		5	6

1)	In relation to Ø d.
2)	Fixing screws ISO 4762-8.8

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
C/C0	Main direction of loading

Project planning information

Life expectancy calculation

Mounting

General mounting instructions

Commissioning

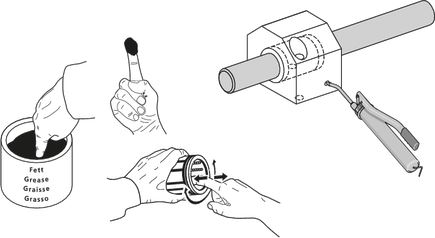

Initial lubrication

Linear bushings come with initial lubrication. Grease the Linear Bushings before use. Service life data is based on initial lubrication and relubricated Linear Bushings.

Maintenance

Lubrication

Accessories

Wiper seals for eLINE Linear Bushings and Compact Linear Bushings

Galvanized metal case
Elastomer wiper seal

Not product-specific documents
Catalog
Instructions
Service
CAD data

Certification

Directives and standards

Safety Instructions

Ordering codes

Material numbers

Ød	Part number	Seals	Lubrication	Short product name	CAD data	Buy
mm	Part number	Seals	Lubrication	Short product name	CAD data	Buy
12	R102821244	With two integrated wiper seals	Pre-lubricated	LSACE-12-DD-G
16	R102821644			LSACE-16-DD-G
20	R102822044			LSACE-20-DD-G
25	R102822544			LSACE-25-DD-G
30	R102823044			LSACE-30-DD-G
40	R102824044			LSACE-40-DD-G
50	R102825044			LSACE-50-DD-G

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm

Explanation of short product name using sample Compact Linear Set LSACE-12-DD-G

Compact Linear Set example	LSACE-12-DD-G
Type	Linear Set	= LS
Material (housing)	Aluminum	= A
Series	Compact	= C
Housing	Adjustable	= E
	Normal	=
	Tandem	= T
Shaft diameters		= 12
Seals	With two seals	= DD
Radial clearance	Normal	=
Linear bushing version	Rust-resistant	= NR
Linear bushing version	Normal	=
Linear bushing lubrication	Greased	= G

Explanatory example of the short product name

LS	A	C	E	20	DD	G
Linear Set	Aluminum	Compact	Adjustable	Ø20	With two seals	Greased

Downloads

	Linear Bushings and Shafts Manual \| R320103669 \| 2005-07-01 \| English, French, German, Italian \| PDF \| 3.6MB Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
