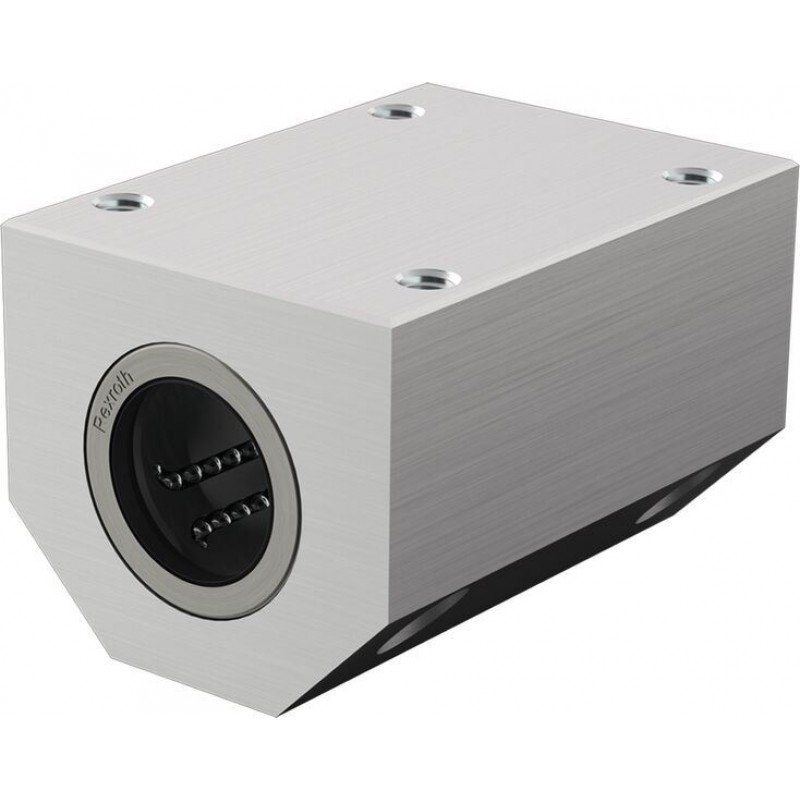

Compact Linear Sets, tandem, closed-type, stainless, R1029 LSACT-..-DD-NR-G

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8372

Compact Linear Sets, tandem, closed-type, stainless, R1029 LSACT-..-DD-NR-G

Name: Compact Linear Sets, tandem, closed-type, stainless, R1029 LSACT-..-DD-NR-G
Brand: Bosch Rexroth
SKU: RX8372
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Lightweight precision tandem housing (aluminum)
Two compact Linear Bushings KBC-NR
Integrated wiper seals
Normal radial clearance
Initial lubrication with Dynalub 510

Technical data

General technical data

Ø d	mm	12	16	20	25	30	40	50
amax	m/s²	150
vmax	m/s	5
m	kg	0.17	0.24	0.31	0.57	0.8	1.54	2.45
FR 1)	N	0.8	1	1.5	2	2.5	3	4
Breakaway force	N	1.5	2	3	4.5	6	8	10
Shaft radial clearance h6	µm	+ 32 0		+ 33 - 1	+ 36 0		+ 42 - 1
Operating conditions
Permissible ambient temperature (min ... max)		-10 °C ... +80 °C

1)	Frictional drags generated by Linear Bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication.

Load capacities and load moments

Ød	mm	12	16	20	25	30	40	50
C 1)	N	920	1180	1610	3330	4385	7260	8170
C0 1)	N	780	920	1440	3120	4460	7440	8560
ML0	Nm	13	18	21	59	103	204	271

1)	The load ratings apply for the main direction of loading. If the load direction is not the main direction of loading, the load ratings must be multiplied by the following factors: Ø d 12 and 16: f = 0,90, f0 = 0.86, Ø d 20 to 50: f = 0.79, f0 = 0.68
	The load ratings are based on a total travel of 100, 00 m. When based on 50 000 m, the values in the table need to be multiplied by 1.26.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
amax	Maximum acceleration travel	m/s2
C	Dynamic load capacity	N
C0	Static load capacity	N
FR	Friction force	N
m	Mass	kg
ML0	Static longitudinal moment load capacity	Nm
vmax	Maximum permissible speed	m/s2

Effect of load direction on load rating

The listed load ratings should be chosen depending on installation in minimum or maximum position and should be based on the calculations. If the load direction is clearly defined and the Linear Bushings can be installed in maximum position, the load ratings Cmax. (dynamic load rating) and C0 max (static load rating) can be used. If aligned installation is not possible or the load direction is not defined, the minimum load ratings must be used.

Reduced load capacity with short stroke

In case of short stroke, the service life of the shafts is less than that of Linear Bushings. The load ratings C specified in the tables must therefore be multiplied by the factor f.s .

1)	fs = factor
2)	s = stroke

Definition of dynamic load ratings

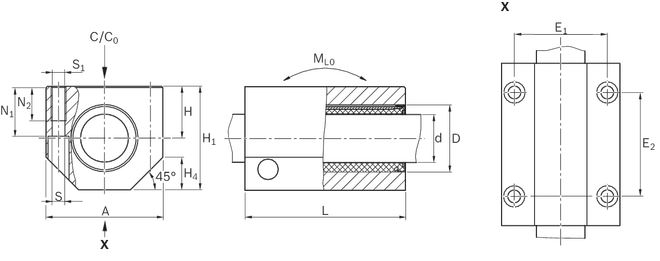

Dimensions

Ød	mm	12	16	20	25	30	40	50
D	mm	19	24	28	35	40	52	62
A	mm	40	45	53	62	67	87	103
E1		29 mm ±0.15	34 mm ±0.15	40 mm ±0.15	48 mm ±0.15	53 mm ±0.15	69 mm ±0.15	82 mm ±0.15
E2		35 mm ±0.15	40 mm ±0.15	45 mm ±0.15	55 mm ±0.15	70 mm ±0.15	85 mm ±0.15	100 mm ±0.15
H	mm	17	19	23	27	30	39	47
Tolerance for H 1)	µm	+ 24 0		+ 25 0			+ 26 0	+ 14 - 12
H1	mm	33	38	45	54	60	76	92
H4	mm	11	13	15	17	19	24	30
L	mm	60	65		85	105	125	145
N1	mm	16	18	22	26	29	38	46
N2	mm	11		13	18		22	26
S 2)	mm	4.3		5.3	6.6		8.4	10.5
S1		M5		M6	M8		M10	M12

1)	In relation to Ø d.
2)	Fixing screws ISO 4762-8.8

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
C/C0	Main direction of loading
ML0	Static torsional moment laod capacity	Nm

Project planning information

Life expectancy calculation

Mounting

General mounting instructions

Commissioning

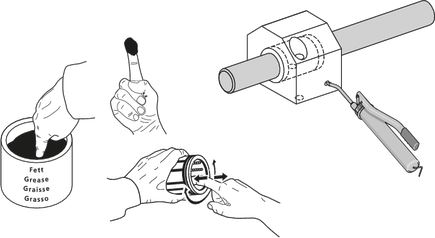

Initial lubrication

Linear bushings come with initial lubrication. Grease the Linear Bushings before use. Service life data is based on initial lubrication and relubricated Linear Bushings.

Maintenance

Lubrication

Accessories

Wiper seals for eLINE Linear Bushings and Compact Linear Bushings

Galvanized metal case
Elastomer wiper seal

Not product-specific documents
Catalog
Instructions
Service
CAD data

Certification

Directives and standards

Safety Instructions

Notes

Ordering codes

Material numbers

Ød	Part number	Seals	Lubrication	Short product name	CAD data	Buy
mm	Part number	Seals	Lubrication	Short product name	CAD data	Buy
12	R102921234	With two integrated wiper seals	Pre-lubricated	LSACT-12-DD-NR-G
16	R102921634			LSACT-16-DD-NR-G
20	R102922034			LSACT-20-DD-NR-G
25	R102922534			LSACT-25-DD-NR-G
30	R102923034			LSACT-30-DD-NR-G
40	R102924034			LSACT-40-DD-NR-G
50	R102925034			LSACT-50-DD-NR-G

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm

Explanation of short product name using sample Compact Linear Set LSACE-12-DD-G

Compact Linear Set example	LSACE-12-DD-G
Type	Linear Set	= LS
Material (housing)	Aluminum	= A
Series	Compact	= C
Housing	Adjustable	= E
	Normal	=
	Tandem	= T
Shaft diameters		= 12
Seals	With two seals	= DD
Radial clearance	Normal	=
Linear bushing version	Rust-resistant	= NR
Linear bushing version	Normal	=
Linear bushing lubrication	Greased	= G

Explanatory example of the short product name

LS	A	C	T	12	DD	NR	G
Linear Set	Aluminum	Compact	Tandem	Ø12	With two seals	Rust-resistant	Greased

Downloads

	Linear Bushings and Shafts Manual \| R320103669 \| 2005-07-01 \| English, French, German, Italian \| PDF \| 3.6MB Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
