Description

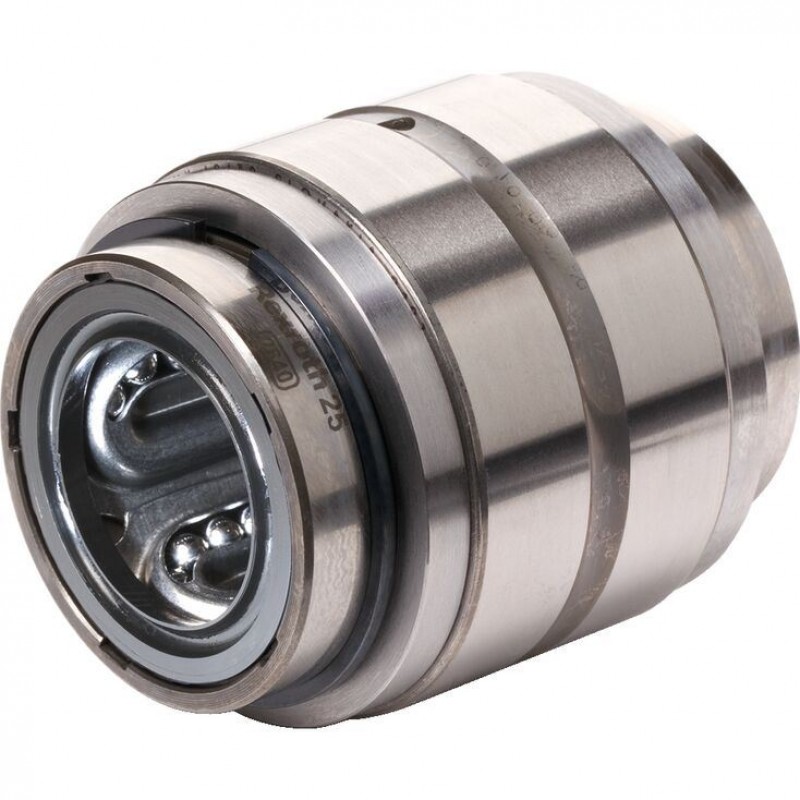

Linear bushing with needle bearing
Precise guiding at high load rating
High speed and low friction
For linear applications with additional rotary motion
For grip and swivel functions

Features

For winding applications
Standard Linear Bushing (closed)
Steel intermediate rings
Locking rings

Technical data

General technical data

Ø d	mm	5	8	12	16	20	25	30	40 1)	50 1)	60 1)	80 1)
m	kg	0.02	0.04	0.08	0.1	0.2	0.34	0.56	1.39	2.18	4.14	7.11
Operating conditions
Permissible ambient temperature (min ... max)		-10 °C ... +80 °C

1)	Contrary to the figure, these sizes come with two needle bearings.

Load capacities and load moments

Ød	mm	5	8	12	16	20	25	30	40 1)	50 1)	60 1)	80 1)
C 2)	N	180	320	420	580	1170	2080	2820	5170	8260	11500	21000
C0 2)	N	140	240	280	440	860	1560	2230	3810	6470	9160	16300

1)	Contrary to the figure, these sizes come with two needle bearings.
2)	The load ratings indicated are minimal values as the orientation and direction of load cannot always be clearly defined.
	The load ratings are based on a total travel of 100, 00 m. When based on 50 000 m, the values in the table need to be multiplied by 1.26.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
C	Dynamic load capacity	N
C0	Static load capacity	N
m	Mass	kg

Definition of dynamic load ratings

Dimensions

a)	Recommended installation
b)	Retaining ring

Dimensions

Ød		mm	5	8	12	16	20	25	30	40 1)	50 1)	60 1)	80 1)
D		mm	19	24	30	34	42	50	57	80	92	110	140
A		mm	12	14.1	20	22.1	28	40	48	56	73.1	95	125
b		mm	12	13	16	20		30		56	70		81.6
B		mm	22	25	32	36	45	58	68	80	100	125	165
C3	H12	mm	14.6	16.5	23.2	25.3	31.2	43.2	51.2	60.2	78.3	100.2	130.2
C4	H13	mm	1.3		1.6					2.2	2.7
D1		mm	12	16	22	26	32	40	47	62.2 2)	75	90	120
D2		mm	13.8	19.3	24.2	28.4	35.1	43.1	49.1	74.2	80.6	95	128
D3		mm	-	23	28	32	40	48	55	-	90	108	138
D4	H11	mm	19.5	24.8	31	35	43.2	51.2	58.5	81.8	94	112.3	142.6
Retaining ring 3)			SB19	SB24	SB30	SB34	SB42	SB50	SB57	SB80	SB92	SB110	SB140

1)	Contrary to the figure, these sizes come with two needle bearings.
2)	The basic body is a special version of the closed standard Linear Bushing.
3)	Seeger-Orbis GmbH

Project planning information

Life expectancy calculation

Mounting

Recommended installation tolerances

Shaft: dh6

Housing bore DK6 or DK7

Another tolerance zone can be chosen in special instances.

See recommended installation for axial retention of the needle bearing in the housing.

Installing the needle bearing in the housing without additional axial securing is sufficient for numerous applications.

Needle bearing with backlash on standard Linear Bushing.

General mounting instructions

Commissioning

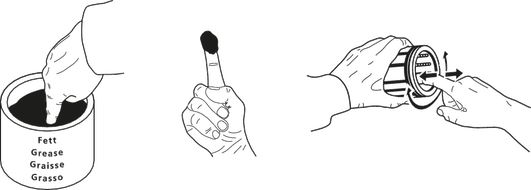

Initial lubrication

Linear bushings do not come with initial lubrication. Grease the Linear Bushings before use. Service life data is based on initial lubrication and relubricated Linear Bushings.

Maintenance

Lubrication

Certification

Directives and standards

Safety Instructions

Notes

Ordering codes

Material numbers

Ød	Part number	Seals	Lubrication	Short product name	CAD data	Buy
mm	Part number	Seals	Lubrication	Short product name	CAD data	Buy
5	R066500500	Without wiper seals	No initial lubrication	KBRON-05
5	R066700500	With two integrated wiper seals		KBRON-05-DD
8	R066500800	Without wiper seals		KBRON-08
8	R066700800	With two integrated wiper seals		KBRON-08-DD
12	R066501200	Without wiper seals		KBRON-12
12	R066701200	With two integrated wiper seals		KBRON-12-DD
16	R066501600	Without wiper seals		KBRON-16
16	R066701600	With two integrated wiper seals		KBRON-16-DD
20	R066502000	Without wiper seals		KBRON-20
20	R066702000	With two integrated wiper seals		KBRON-20-DD
25	R066502500	Without wiper seals		KBRON-25
25	R066702500	With two integrated wiper seals		KBRON-25-DD
30	R066503000	Without wiper seals		KBRON-30
30	R066703000	With two integrated wiper seals		KBRON-30-DD
40 1)	R066504000	Without wiper seals		KBRON-40
40 1)	R066704000	With two integrated wiper seals		KBRON-40-DD
50 1)	R066505000	Without wiper seals		KBRON-50
50 1)	R066705000	With two integrated wiper seals		KBRON-50-DD
60 1)	R066506000	Without wiper seals		KBRON-60
60 1)	R066706000	With two integrated wiper seals		KBRON-60-DD
80 1)	R066508000	Without wiper seals		KBRON-80
80 1)	R066708000	With two integrated wiper seals		KBRON-80-DD

1)	Contrary to the figure, these sizes come with two needle bearings.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm

Explanation of short product name using sample Linear Bushing for combined linear and rotary motion (rotary motion) KBRON-30-DD

Linear bushings for combined linear and rotary motions example	KBRON-30-DD
Type	Linear bushing	= KB
Series	Combined linear and rotary motion	= RO
Design type	With deep-groove ball bearing (series 618)	= R
	With deep-groove ball bearing, shield (series 60)	= RD
	Needle bearing	= N
Shaft diameters		= 30
Seals	With two seals	= DD
	With 1 seal	= D
	Without seal	=

Explanatory example of the short product name

KB	RO	N	20	DD
Linear bushing	Combined linear and rotary motion (rotation)	Needle bearing	Ø20	With two seals

Downloads

	Linear Bushings and Shafts Manual \| R320103669 \| 2005-07-01 \| English, French, German, Italian \| PDF \| 3.6MB Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
