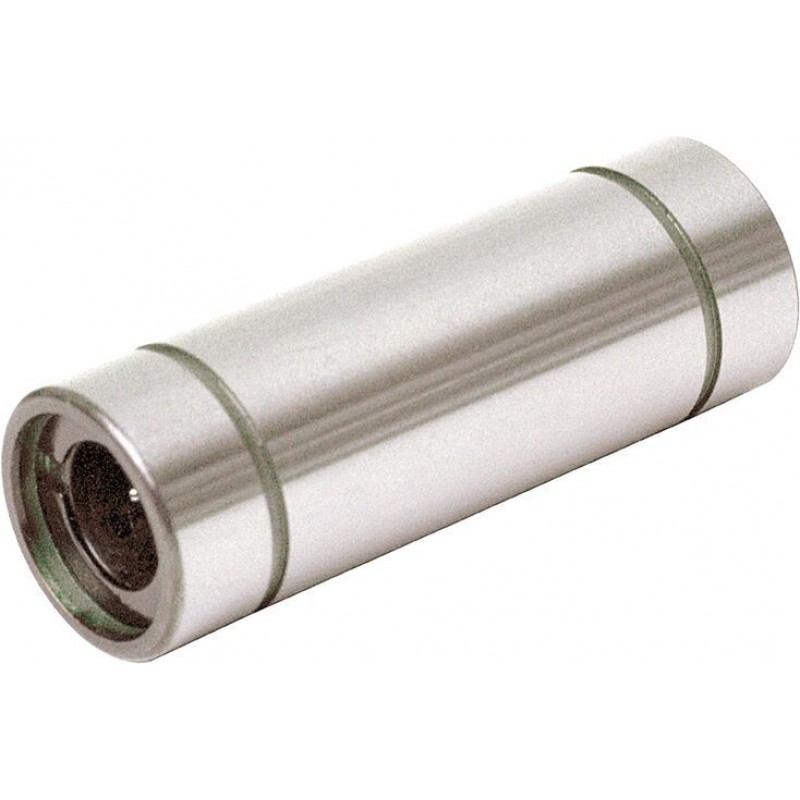

Standard Linear Bushings, tandem, normal, R0650 KBMT-..-DD

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8422

Standard Linear Bushings, tandem, normal, R0650 KBMT-..-DD

Name: Standard Linear Bushings, tandem, normal, R0650 KBMT-..-DD
Brand: Bosch Rexroth
SKU: RX8422
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Rugged all-metal design with steel ball retainer for harsh environments and heavy contamination
Many pockets acting as lubricant reservoirs for extended lubrication intervals or lubrication for life
For use in woodworking, foundries, cement plants
Pockets collect any dirt that may have worked its way in to prevent the Linear Bushing from jamming.
Integrated wiper seals

Features

Hardened and machined outer sleeve
POM ball retainer
Balls made of rolling bearing steel

Technical data

General technical data

Ø d	mm	8	12	16	20	25	30	40
amax	m/s²	100
vmax	m/s	2.5
m	kg	0.04	0.08	0.12	0.18	0.43	0.62	1.4
FR 1)	N	0.5	2	3	4	5	6	8
Breakaway force	N	1	6	9	12	14	18	24
Rows of balls		4			5	6
Working bore diameter tolerance	µm	+ 9 - 1		+ 11 - 1		+ 13 - 2		+ 16 - 4
Shaft radial clearance h6 2)	µm	+ 15 + 2	+ 17 + 2	+ 19 + 2	+ 20 + 3	+ 22 + 2		+ 27 + 1
Operating conditions
Permissible ambient temperature (min ... max) 3)		-10 °C ... +80 °C

1)	Frictional drags generated by Linear Bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication.
2)	Determined from working bore diameter and shaft tolerance statistics. Recommended housing bore tolerance: H6 or H7.
3)	Only unsealed Linear Bushings with steel ball retainers may be used at higher temperatures. Make allowance for reductions in load capacity.

Load capacities and load moments

Ød	mm	8	12	16	20	25	30	40
Cmin	N	340	650	750	1100	1250	2000	2800
Cmax	N	390	750	860	1300	1350	2150	3000
C0min	N	470	840	880	1720	3240	4000	6600
C0max	N	660	1200	1260	2500	4200	5000	8400
ML0	Nm	4.5	11	13	26	61	82	165

The load ratings are based on a total travel of 100, 00 m. When based on 50 000 m, the values in the table need to be multiplied by 1.26.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
amax	Maximum acceleration travel	m/s2
Cmax	Maximum dynamic load rating	N
Cmin	Minimum dynamic load rating	N
C0max	Maximum static load rating	N
C0min	Minimum static load rating	N
FR	Friction force	N
ML0	Static longitudinal moment load capacity	Nm
m	Mass	kg
vmax	Maximum permissible speed	m/s

Impact of load direction on load rating of closed Linear Bushings

The listed load ratings should be chosen depending on installation in minimum or maximum position and should be based on the calculations. If the load direction is clearly defined and the Linear Bushings can be installed in maximum position, the load ratings Cmax. (dynamic load rating) and C0 max (static load rating) can be used. If aligned installation is not possible or the load direction is not defined, the minimum load ratings must be used.

Definition of dynamic load ratings

Installation dimensions/interchangeability

Standard Linear Bushings have the same installation dimensions as super Linear Bushings. They are interchangeable, differ however in terms of securing, radial clearance, load ratings and lubrication.

Sealing

Standard Linear Bushings come with a wiper seal with shaft diameters of 5 and higher. Open standard Linear Bushings with shaft diameters 20 to 80 can also come fully sealed (with longitudinal seal; increased friction).

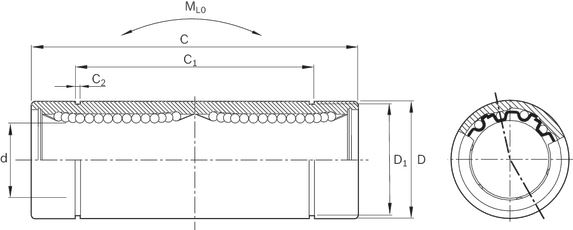

Dimensions

Ød	mm	8	12	16	20	25	30	40
D	mm	16	22	26	32	40	47	62
C		46 mm -0.3	61 mm -0.3	68 mm -0.3	80 mm -0.3	112 mm -0.4	123 mm -0.4	151 mm -0.4
C1		33 mm -0.3	45.8 mm -0.3	49.8 mm -0.3	61 mm -0.3	82 mm -0.4	104.2 mm -0.4	121.2 mm -0.4
C2	mm	1.1	1.3		1.6	1.85		2.15
D1	mm	15.2	21	24.9	30.5	38	44.5	59

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
ML0	Static torsional moment laod capacity	Nm

Project planning information

Life expectancy calculation

Mounting

General mounting instructions

Customer-built housings

Commissioning

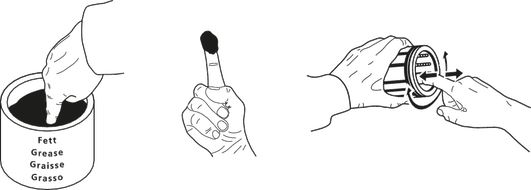

Initial lubrication

Linear bushings do not come with initial lubrication. Grease the Linear Bushings before use. Service life data is based on initial lubrication and relubricated Linear Bushings.

Maintenance

Lubrication

Certification

load error

Safety Instructions

load error

Downloads

	Linear Bushings and Shafts Manual \| R320103669 \| 2005-07-01 \| English, French, German, Italian \| PDF \| 3.6MB Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
