Артикул: RX8434

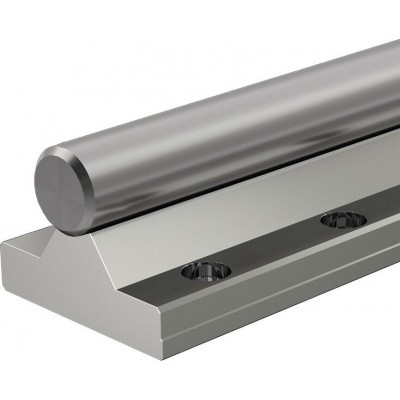

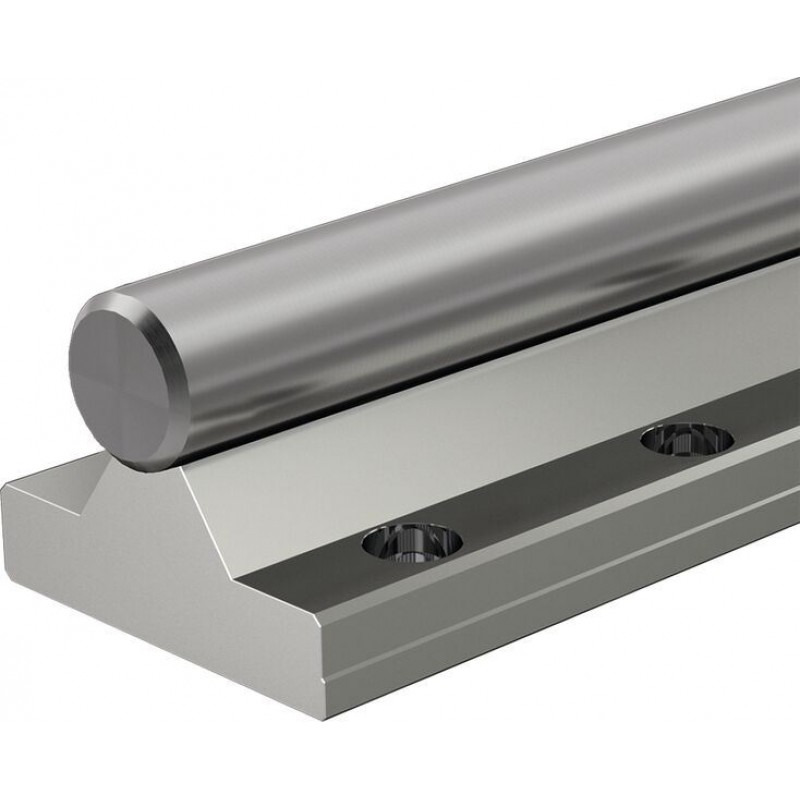

R1012, for radial compact sets

Name: R1012, for radial compact sets
Brand: Bosch Rexroth
SKU: RX8434
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Shaft support rail material: Steel

Features

For use with open Linear Bushings
For long guides or high loads where self-supporting shafts cannot be used due to shaft warping
Unlimited length when using interconnecting shafts
Support rails for various requirements
Additional degrees of freedom in circumferential direction compared to profiled guide rails.
For applications where other linear guides tend to warp due to imprecise substructures.

Technical data

Technische Daten

Ød	mm	30	40	50	60	80
m	kg/m	12.3	19.6	31	45.6	79.2

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
m	Mass	kg/m

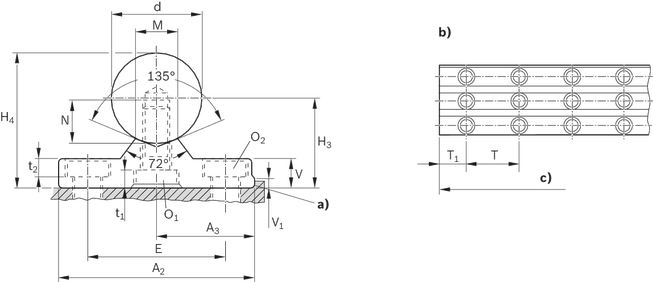

Dimensions

a)	Reference edge
b)	Hole pattern:
c)	Length

Dimensions

Ød	mm	30	40	50	60	80
A2	mm	68	85	105	130	170
A3	mm	34	42.5	52.5	65	85
A3		34 mm ±0.02	42.5 mm ±0.02	52.5 mm ±0.02	65 mm ±0.02	85 mm ±0.02
E	mm	46	58	74	90	120
H3 1)	mm	33	40	50	60	80
H3		33 mm	40 mm	50 mm	60 mm	80 mm
H4	mm	48	60	75	90	120
H4		48 mm	60 mm	75 mm	90 mm	120 mm
M	mm	13	18	23	27	37
M		13 mm -0.5	18 mm -0.5	23 mm -0.5	27 mm -0.5	37 mm -0.5
N	mm	17	21	28	32	40
O1 2)		M10x25	M12x30	M16x40	M20x40	M24x60
O2 3)		M10	M12	M16	M20	M24
T	mm	60	75	100	120	150
t1	mm	9	10	10.8	16
t2	mm	6.8	8.4	10.5	12.5	16
Tolerance for H3 4) 5)	µm	± 20
Tolerance for H4 shaft included h6 6)	µm	± 29	± 31		± 33
V	mm	11	13	17	20	26
V1	mm	6		8		10

1)	Tolerance: ±0.02 mm; comes with a height grade of 20 µm.
2)	DIN 6912-8.8
3)	DIN 7984-8.8
4)	Shaft diameters 30 to 50: Up to 1,800 mm length with parallelism of 10 µm available upon request
5)	Measured with gauging shaft, nominal dimension d and length about 50 mm.
6)	Includes shaft tolerance (determined from statistics).

Project planning information

Life expectancy calculation

Design, ordering information, installation

Certification

Directives and standards

Safety Instructions

Notes

Ordering codes

Materialnummern

Ød	Part number	Material	Tolerance grade	Shafts	CAD data	Buy
mm	Part number	Material	Tolerance grade	Shafts	CAD data	Buy
30	R101203000	Steel	h6	Heat-treated steel
	R101203030			Corrosion-resistant steel
	R101203060			Hard chrome-plated heat-treated steel
40	R101204000			Heat-treated steel
	R101204030			Corrosion-resistant steel
	R101204060			Hard chrome-plated heat-treated steel
50	R101205000			Heat-treated steel
	R101205030			Corrosion-resistant steel
	R101205060			Hard chrome-plated heat-treated steel
60	R101206000 1)			Heat-treated steel
	R101206030 1)			Corrosion-resistant steel
	R101206060 1)			Hard chrome-plated heat-treated steel
80	R101208000 1)			Heat-treated steel
	R101208030 1)			Corrosion-resistant steel
	R101208060 1)			Hard chrome-plated heat-treated steel

1)	Please inquire about delivery time!

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm

Ordering example:

R101204000 / 1500 mm

Shaft diameter 40 mm, h6, heat-treated steel, length 1500 mm, ready-mounted with shaft support rail

Downloads

	Linear Bushings and Shafts Manual \| R320103669 \| 2005-07-01 \| English, French, German, Italian \| PDF \| 3.6MB Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
