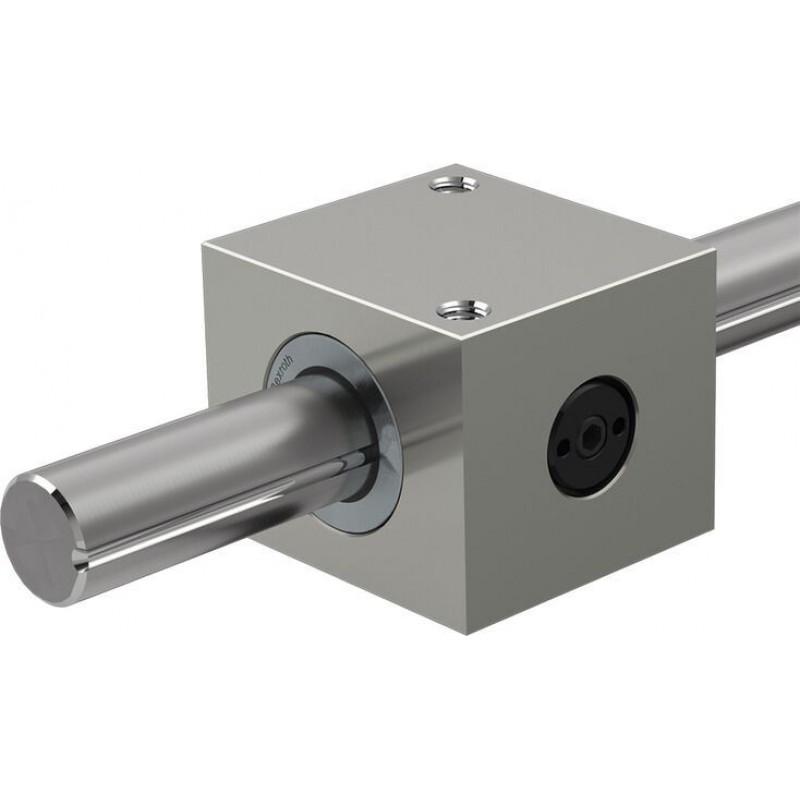

Linear Sets with Torque-Resistant Linear Bushings R1096 2.., type 1, shaft length to specification LSSDR1-..-WV-K

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8502

Linear Sets with Torque-Resistant Linear Bushings R1096 2.., type 1, shaft length to specification LSSDR1-..-WV-K

Name: Linear Sets with Torque-Resistant Linear Bushings R1096 2.., type 1, shaft length to specification LSSDR1-..-WV-K
Brand: Bosch Rexroth
SKU: RX8502
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Steel precision housing
Precision steel shaft with one ball guide groove
Torque-Resistant Linear Bushing
Torque-transmitting, hardened steel bearing plates set to zero clearance ex works
Stability against cocking loads

Features

External seals

Technical data

General technical data

Ø d	mm	12	16	20	25	30	40	50
amax	m/s²	150
vmax	m/s	3
m	kg	0.35	0.55	1	1.5	2.7	5	8.7
m (shaft)	kg/m	0.89	1.57	2.45	3.8	5.5	9.8	15.3
Operating conditions
Permissible ambient temperature (min ... max)		-10 °C ... +80 °C

Load capacities and load moments

Ød	mm	12	16	20	25	30	40	50
C 1)	N	640	780	1550	3030	3680	6320	9250
C0 1)	N	420	530	1050	2180	2790	4350	6470
Mt	Nm	2	3.3	7.5	15	23	53	103

1)	The load ratings indicated are minimal values as the load direction cannot always be clearly defined.
	The load ratings are based on a total travel of 100, 00 m. When based on 50 000 m, the values in the table need to be multiplied by 1.26.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
amax	Maximum acceleration travel	m/s2
C	Dynamic load capacity	N
C0	Static load capacity	N
m	Mass	kg
m (shaft)	Weight (shaft)	kg/m
Mt	Dynamic torsional moment load capacity	Nm
vmax	Maximum permissible speed	m/s

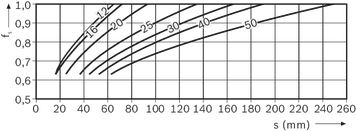

Reduced load capacity with short stroke

In case of short stroke, the service life of the shaft is less than that of the torque-resistant Linear Bushing. The dynamic load ratings C in the tables must therefore be multiplied by the factor fs .

1)	fs = factor
2)	s = movement path

Service life, shaft straightness, stabilized installation

Definition of dynamic load ratings

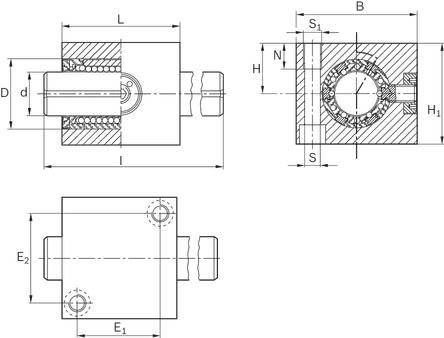

Dimensions

Ød	mm	12	16	20	25	30	40	50
D	mm	22	26	32	40	47	62	75
B	mm	42	50	60	74	84	108	130
E1	mm	28	30	39	48	58	64	84
E2	mm	30	36	44	54	62	80	100
H	mm	18	22	25	30	35	45	50
Tolerance for H 1)	µm	+ 13 - 22
H1	mm	35	42	50	60	70	90	105
L	mm	40	44	55	68	80	92	114
N	mm	12			15	18	20
S 2)	mm	5.3		6.6	8.4	10.5	13.5
S1		M6		M8	M10	M12	M16

1)	Two or more Linear Sets on one shaft are machined to the same dimension H while installed. Dimension H is reduced by 0.5 mm.
2)	Fixing screws ISO 4762-8.8

Project planning information

Life expectancy calculation

Mounting

Installation

The Linear Sets come preassembled and set to zero clearance. When pulling out the shaft, the adjusting screws must be loosened and the torque-resistant Linear Bushing reset.

Installing torque-resistant linear bushings

General mounting instructions

Commissioning

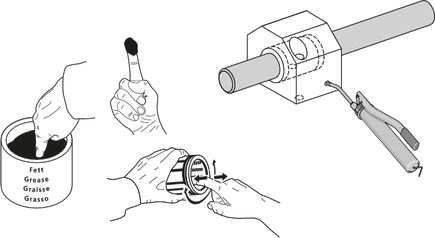

Initial lubrication

Torque-resistant Linear Bushings do not come with initial lubrication. Grease Linear Bushings before use, see "Initial lubrication" in the "Lubrication" section.

Service life data is based on initial lubrication and relubricated Linear Bushings.

Lubricating a Linear Set with a torque-resistant compact Linear Bushing: on-shaft via Ø = 3.9 lubricating hole until lubricant seeps out.

Lubricating a tandem Linear Set: on-shaft via recirculating lubricating groove in middle of outer diameter until lubricant seeps out.

Lubricating a flanged Linear Set: on-shaft via funnel-type lube nipple recessed on the end face until lubricant seeps out.

Maintenance

Lubrication

Accessories

Wiper seals for Torque-resistant Linear Bushings, type 1

Galvanized metal case
Elastomer wiper seal

Not product-specific documents
Catalog
Instructions
Service
CAD data

Certification

Directives and standards

Safety Instructions

Notes

Downloads

	Torque-Resistant Linear Bushings Manual \| R320103691 \| 2003-08-01 \| English, French, German, Italian \| PDF \| 143k Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
