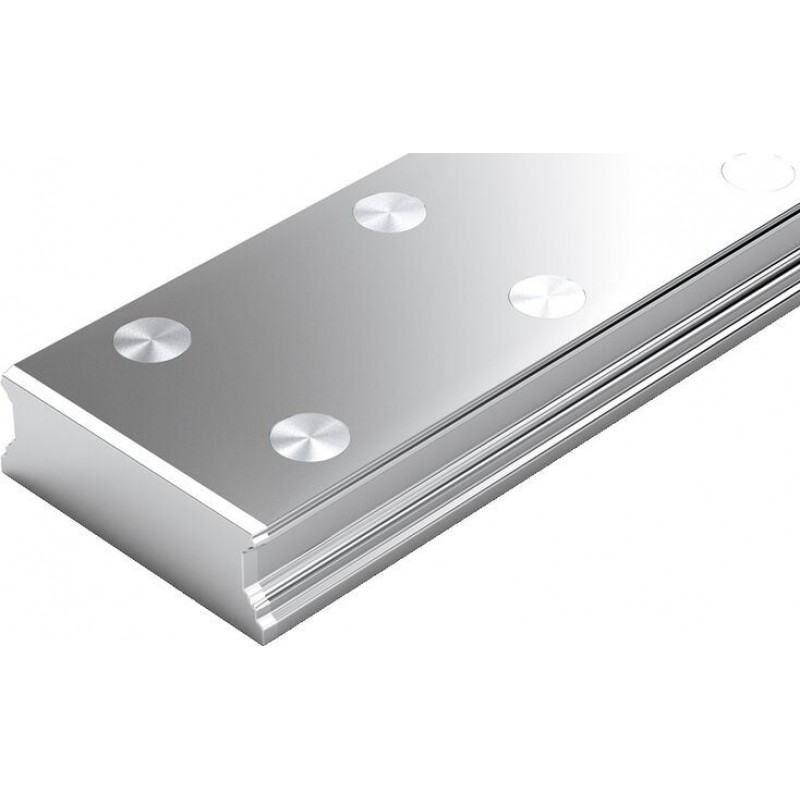

Ball Guide Rails BNS with steel mounting hole plugs R1676 .5. ..

Name: Ball Guide Rails BNS with steel mounting hole plugs R1676 .5. ..
Brand: Bosch Rexroth
SKU: RX8605
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Very high torque load capacity
Top rigidity in all load directions
Area of application: For very harsh environments
More resistant to mechanical influences (e.g. shocks)
Double-rowed for mounting from above
Steel caps (not included in scope of delivery, order separately).
Top rigidity in all load directions

Features

Very high torque load capacity
No extra space needed at rail ends
Observe the notes for mounting! Please request the "Mounting Instructions for Ball Rail Systems".

Product description

Ball rails can be cut to the length required by the customer.

The maximum lengths for one-piece guide rails can be found in the "Technical data" chapter.

If longer rails are required, Bosch Rexroth supplies them as composite ball guide rails.

Ball guide rail with temperature control

Product description of Ball Rail Systems

Selection of a linear guide acc. to DIN 637

Technical data

General technical data

Size		25/70	35/90
m	kg/m	11.6	21
Lmax	mm	3836
Material		CS
Operating conditions
Size		25/70	35/90
Permissible ambient temperature (min ... max) 1)		0 °C ... +80 °C

1)	Up to 100 °C permissible for short periods. For operation at negative temperatures, please consult us.

Legend

Symbol	Description	Unit
Lmax	Maximum length	mm
m	Mass per meter	kg/m

Accuracy classes

Dimensions

Size		25/70	35/90
A2	mm	69	90
F7	mm	0.9
F8	mm	3.7	3.6
D	mm	11	15
D1	mm	12.55	17.55
D2	mm	13	18
H2	mm	23.55	31.85
N6		14.5 mm ±0.5	20.5 mm ±0.5
ØS5	mm	7	9
T	mm	80
T1 min	mm	10	12
T1 s	mm	38 1)
T1 max	mm	70	68
T3	mm	40	60
nB		48

1)	Preferred dimension T1S Recommended with tolerances ± 0.75.

Legend

Symbol	Description	Unit
T1 min	Minimum distance	mm
T1 max	Maximum distance	mm
T1 s	Preferred dimension	mm
T	Spacing of guide rail	mm
nB	Maximum number of holes

Mounting

Notes

▶ Plastic mounting hole plugs included in scope of delivery.

▶ Observe the notes for mounting!

▶ Please request "Mounting instructions for Ball Rail Systems".

▶ Composite Ball Guide Rail also available.

General mounting instructions

Accessories

Pneumatic clamping units MK

R1619 .42 6.

Pneumatic clamping units MK

R1619 .42 6.

High axial holding forces with short format
Dynamic and static stabilization in the axial direction
Simple mechanical gripping principle in LCP and LCPS with good price/performance ratio
Easy mounting
Clamps with pressure (pneumatic) The clamping profiles are pressed by compressed air via a dual acting gate valve gear mechanism.

Not product-specific documents
CAD data
Instructions
Service
Catalog

Pneumatic clamping units MKS

R1619 .40 6.

Pneumatic clamping units MKS

R1619 .40 6.

High axial holding forces with short format
Dynamic and static stabilization in the axial direction
Simple mechanical gripping principle in LCP and LCPS with good price/performance ratio
Easy mounting
Clamps without pressurization (spring energy). In the event of a pressure drop, it clamps via the dual-action gate valve gear mechanism with two spring assemblies.

Not product-specific documents
CAD data
Instructions
Service
Catalog

Manual clamping units HK

R1619 .42 83

Manual clamping units HK

R1619 .42 83

Simple and safe design in compact format
Manually operated clamping unit without auxiliary power
Freely adjustable hand lever
Exact positioning, high dynamics, powerful drive and long service life through the use of high-precision linear screw drives
Manual clamping unit

Not product-specific documents
CAD data
Instructions
Service
Catalog

Plastic mounting hole plugs for Ball Rail Systems

R1605 .0

Plastic mounting hole plugs for Ball Rail Systems

R1605 .0

Not product-specific documents
Instructions
Service

Steel caps for Ball Rail Systems

R1606 75

Steel caps for Ball Rail Systems

R1606 75

Not product-specific documents
Instructions
Service

Mounting tool for steel caps

Two-piece, with mounting instructions
The two-piece mounting tool is suitable for mounting hole plugs in built-in guide rails (mounting instructions enclosed)

Not product-specific documents
Instructions
Service

Certification

load error

Safety Instructions

load error

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Catalog BSHP Ball Rail Systems Catalog \| R999000485 \| 2020-10-01 \| English \| PDF \| 15MB Product Groups: Ball Rail Systems only available as PDF
