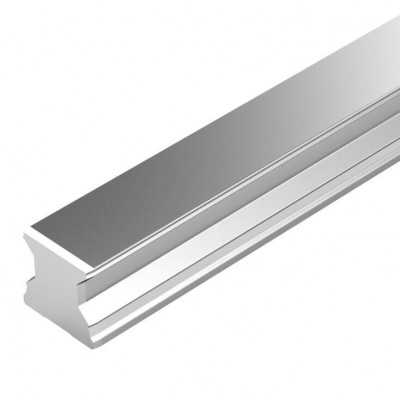

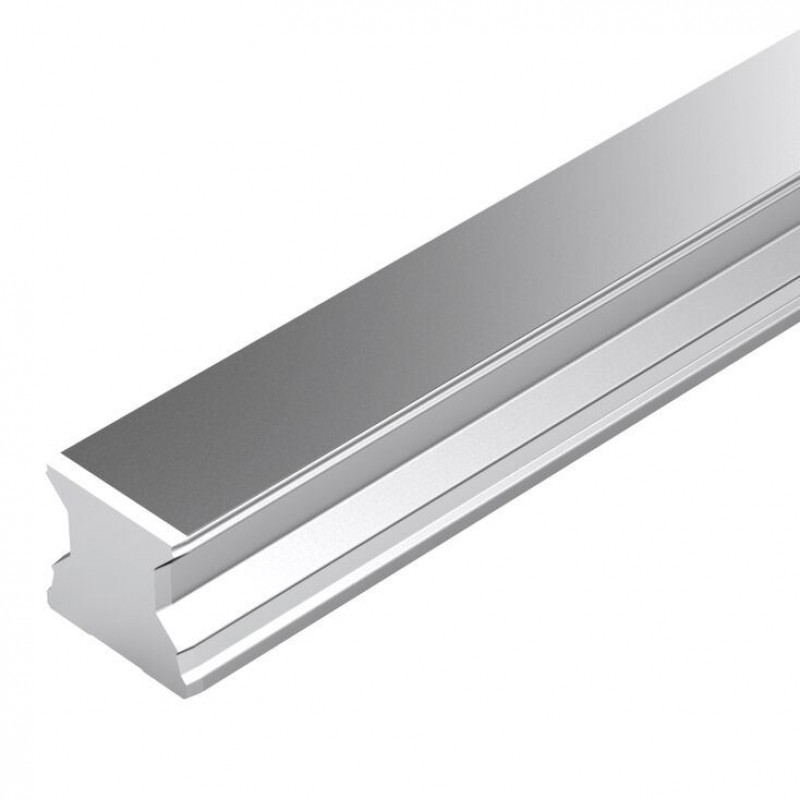

Standard roller guide rails SNS, for mounting from below R1807 .0. ..

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8831

Standard roller guide rails SNS, for mounting from below R1807 .0. ..

Name: Standard roller guide rails SNS, for mounting from below R1807 .0. ..
Brand: Bosch Rexroth
SKU: RX8831
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

For mounting from below

Features

Hardened raceways smoothened on all sides
Top rigidity in all load directions
Very high torque load capacity

Product description

Roller Guide Rail with temperature control

Product description high-precision design

Selection of a linear guide acc. to DIN 637

Technical data

General technical data

Size		25	35	45	55	65
m	kg/m	3.1	6.3	10.3	13.1	17.4
Lmax	mm	3986	3996	3986	3956	3971
Material		CS
Operating conditions
Size		25	35	45	55	65
Permissible ambient temperature (min ... max) 1)		-10 °C ... +80 °C

1)	Brief peaks up to 100 °C are permitted. For even lower sub-zero temperatures, please consult us.

Legend

Symbol	Description	Unit
Lmax	Maximum length	mm
m	Mass per meter	kg/m

Accuracy classes

Dimensions

Size		25	35	45	55	65
A2	mm	23	34	45	53	63
H2	mm	23.4	30.8	38.8	47.55	57.85
N7	mm	12	15	19	22	25
S7	mm	M6	M8	M12	M14	M16
T	mm	30	40	52.5	60	75
T1 min	mm	10	12	16	18	20
T1 s	mm	13 1)	18 1)	24.25 1)	28 1)	35.5 1)
nB		133	100	76	66	53

1)	Preferred dimension T1S with tolerances ± 0.75

Legend

Symbol	Description	Unit
T	Hole spacing	mm
T1 min	Minimum distance	mm
T1 s	Preferred dimension	mm
nB	Maximum number of holes

Mounting

Notes

▶ Observe the notes for mounting!

▶ Please request "Mounting instructions for roller rail systems".

▶ Roller guide rail also available in composite.

General mounting instructions

Accessories

Packaging Opener Klever Kutter

Not product-specific documents
Service

Hydraulic clamping and braking units KBH, FLS

R1810 .40 21

Hydraulic clamping and braking units KBH, FLS

R1810 .40 21

Very high axial holding forces
Dynamic and static stabilization in the axial direction
Heavy-duty brake
Compact design, compatible with DIN 645
Clamps and brakes with pressure

Not product-specific documents
CAD data
Instructions
Service
Catalog

Hydraulic clamping and braking units KBH, SLS

R1810 440 22

Hydraulic clamping and braking units KBH, SLS

R1810 440 22

Very high axial holding forces
Dynamic and static stabilization in the axial direction
Heavy-duty brake
Compact design, compatible with DIN 645
Clamps and brakes with pressure

Not product-specific documents
CAD data
Instructions
Service
Catalog

Hydraulic clamping units KWH, FLS

R1810 .4. 11

Hydraulic clamping units KWH, FLS

R1810 .4. 11

Very high axial holding forces
Dynamic and static stabilization in the axial direction
Compact design, compatible with DIN 645
Clamps and brakes with pressure

Not product-specific documents
CAD data
Instructions
Service
Catalog

Hydraulic clamping units KWH, SLS

R1810 642 51

Hydraulic clamping units KWH, SLS

R1810 642 51

Very high axial holding forces
Dynamic and static stabilization in the axial direction
Compact design, compatible with DIN 645
Clamps and brakes with pressure

Not product-specific documents
CAD data
Instructions
Service
Catalog

Hydraulic clamping units KWH, SLH

R1810 .42 31

Hydraulic clamping units KWH, SLH

R1810 .42 31

Very high axial holding forces
Dynamic and static stabilization in the axial direction
Compact design, compatible with DIN 645
Clamps and brakes with pressure

Not product-specific documents
CAD data
Instructions
Service
Catalog

Pneumatic clamping and braking units MBPS

R1810 .40 31

Pneumatic clamping and braking units MBPS

R1810 .40 31

Clamps and brakes with spring energy accumulator
Positive locking integrated contact profiles ensure maximum axial and horizontal rigidity, and thus an excellent braking effect
Dynamic and static stabilization in the axial direction
Clamps and brakes without pressurization (spring energy)
Clamping and braking units in short format

Not product-specific documents
CAD data
Instructions
Service
Catalog

Pneumatic clamping and braking units UBPS

R1810 .40 51

Pneumatic clamping and braking units UBPS

R1810 .40 51

Clamps and brakes with spring energy accumulator
Positive locking integrated contact profiles ensure maximum axial and horizontal rigidity, and thus an excellent braking effect
Dynamic and static stabilization in the axial direction
Clamps and brakes without pressurization (spring energy)
Compact design, compatible with DIN 645

Not product-specific documents
CAD data
Instructions
Service
Catalog

Pneumatic clamping units MK

R1810 .42 60

Pneumatic clamping units MK

R1810 .42 60

High axial holding forces with short format
Dynamic and static stabilization in the axial direction
Easy mounting
Clamps with pressure (pneumatic) The clamping profiles are pressed by compressed air via a dual acting gate valve gear mechanism.

Not product-specific documents
CAD data
Instructions
Service
Catalog

Pneumatic clamping units MKS

R1810 .40 60

Pneumatic clamping units MKS

R1810 .40 60

High axial holding forces with short format
Dynamic and static stabilization in the axial direction
Easy mounting
Clamps without pressurization (spring energy). In the event of a pressure drop, it clamps via the dual-action gate valve gear mechanism with two spring assemblies.

Not product-specific documents
CAD data
Instructions
Service
Catalog

Mounting Runner Block SLH slimline, long, high

R1829 .20 ..

Mounting Runner Block SLH slimline, long, high

R1829 .20 ..

Not product-specific documents
Service

Standard loose cover strip with snap fit

The cover strip is easy to clip on and remove, thereby considerably simplifying and speeding up assembly.
Can be mounted and removed several times.
For initial installation, storage and replacement

Not product-specific documents
Instructions
Service

Loose cover strip with sliding fit

The cover strip is easy to clip on and remove, thereby considerably simplifying and speeding up assembly.
Can be mounted and removed several times.
For initial installation, storage and replacement

Not product-specific documents
Instructions
Service

Expanding tool

for Roller Rail Systems

Expanding tool

for Roller Rail Systems

For creating a sliding fit in the cover strip

Not product-specific documents
Instructions
Service

Cover strip mounting kit

for Roller Rail Systems

Cover strip mounting kit

for Roller Rail Systems

Mounting aid and lift-off plate

Not product-specific documents
Instructions
Service

Protective caps for Roller Rail Systems

R1619 .39 .0

Protective caps for Roller Rail Systems

R1619 .39 .0

Not product-specific documents
Service

Screws and washers for Roller Rail Systems

R34.. 0.. 0.

Screws and washers for Roller Rail Systems

R34.. 0.. 0.

Not product-specific documents
Service

Strip clamps for Roller Rail Systems

R1619 .39 .0

Strip clamps for Roller Rail Systems

R1619 .39 .0

Not product-specific documents
Service

Plastic mounting hole plugs for Roller Rail Systems

R1605 .0

Plastic mounting hole plugs for Roller Rail Systems

R1605 .0

Not product-specific documents
Instructions
Service

Steel caps for Roller Rail Systems

R1606 7.

Steel caps for Roller Rail Systems

R1606 7.

Not product-specific documents
Instructions
Service

Mounting tool for steel caps

The two-piece mounting tool is suitable for mounting hole plugs in built-in guide rails (mounting instructions enclosed)

Not product-specific documents
Instructions
Service

V-guide for lateral retention of Roller Guide Rails

Mounting aid for lateral retention of roller guide rails
Material: Steel
Design: black finish

Not product-specific documents
CAD data
Instructions
Service

Certification

Directives and standards

Safety Instructions

Notes

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Rail length 3)	Accuracy class	Number of sections
25	R180720131 1)			L = nB • T ‒ 4 mm	SP	One-piece
	R180720231 1)			L = nB • T ‒ 4 mm	P	One-piece
	R180720331 1)			L = nB • T ‒ 4 mm	H	One-piece
	R180720831 1)			L = nB • T ‒ 4 mm	GP	One-piece
	R180720931 1)			L = nB • T ‒ 4 mm	UP	One-piece
	R180720132 2)			L = nB • T ‒ 4 mm	SP	Composite
	R180720232 2)			L = nB • T ‒ 4 mm	P	Composite
	R180720332 2)			L = nB • T ‒ 4 mm	H	Composite
	R180720832 2)			L = nB • T ‒ 4 mm	GP	Composite
	R180720932 2)			L = nB • T ‒ 4 mm	UP	Composite
35	R180730131 1)			L = nB • T ‒ 4 mm	SP	One-piece
	R180730231 1)			L = nB • T ‒ 4 mm	P	One-piece
	R180730331 1)			L = nB • T ‒ 4 mm	H	One-piece
	R180730831 1)			L = nB • T ‒ 4 mm	GP	One-piece
	R180730931 1)			L = nB • T ‒ 4 mm	UP	One-piece
	R180730132 2)			L = nB • T ‒ 4 mm	SP	Composite
	R180730232 2)			L = nB • T ‒ 4 mm	P	Composite
	R180730332 2)			L = nB • T ‒ 4 mm	H	Composite
	R180730832 2)			L = nB • T ‒ 4 mm	GP	Composite
	R180730932 2)			L = nB • T ‒ 4 mm	UP	Composite
45	R180740131 1)			L = nB • T ‒ 4 mm	SP	One-piece
	R180740231 1)			L = nB • T ‒ 4 mm	P	One-piece
	R180740331 1)			L = nB • T ‒ 4 mm	H	One-piece
	R180740831 1)			L = nB • T ‒ 4 mm	GP	One-piece
	R180740931 1)			L = nB • T ‒ 4 mm	UP	One-piece
	R180740132 2)			L = nB • T ‒ 4 mm	SP	Composite
	R180740232 2)			L = nB • T ‒ 4 mm	P	Composite
	R180740332 2)			L = nB • T ‒ 4 mm	H	Composite
	R180740832 2)			L = nB • T ‒ 4 mm	GP	Composite
	R180740932 2)			L = nB • T ‒ 4 mm	UP	Composite
55	R180750131 1)			L = nB • T ‒ 4 mm	SP	One-piece
	R180750231 1)			L = nB • T ‒ 4 mm	P	One-piece
	R180750331 1)			L = nB • T ‒ 4 mm	H	One-piece
	R180750831 1)			L = nB • T ‒ 4 mm	GP	One-piece
	R180750931 1)			L = nB • T ‒ 4 mm	UP	One-piece
	R180750132 2)			L = nB • T ‒ 4 mm	SP	Composite
	R180750232 2)			L = nB • T ‒ 4 mm	P	Composite
	R180750332 2)			L = nB • T ‒ 4 mm	H	Composite
	R180750832 2)			L = nB • T ‒ 4 mm	GP	Composite
	R180750932 2)			L = nB • T ‒ 4 mm	UP	Composite
65	R180760131 1)			L = nB • T ‒ 4 mm	SP	One-piece
	R180760231 1)			L = nB • T ‒ 4 mm	P	One-piece
	R180760331 1)			L = nB • T ‒ 4 mm	H	One-piece
	R180760831 1)			L = nB • T ‒ 4 mm	GP	One-piece
	R180760931 1)			L = nB • T ‒ 4 mm	UP	One-piece
	R180760132 2)			L = nB • T ‒ 4 mm	SP	Composite
	R180760232 2)			L = nB • T ‒ 4 mm	P	Composite
	R180760332 2)			L = nB • T ‒ 4 mm	H	Composite
	R180760832 2)			L = nB • T ‒ 4 mm	GP	Composite
	R180760932 2)			L = nB • T ‒ 4 mm	UP	Composite

1)	Rail length up to Lmax
2)	Rail length greater than Lmax. The end number changes depending on the number of sections. 2 is preset here as an example.
3)	Recommended rail length, other lengths possible.

Ordering example 1 (up to Lmax)	Ordering example 2 (beyond Lmax)
Options:	Options:
Roller guide rails SNS	Roller guide rails SNS
Size 35	Size 35
Accuracy class P	Accuracy class P
One-piece	Composite (2 parts)
Rail length L = 1676 mm	Rail length L = 5036 mm
Material number:	Material number:
R180730231, 1676 mm	R180730232, 5036 mm

Legend

Symbol	Description	Unit
L	Rail length	mm
nB	Maximum number of holes
T	Spacing of guide rail	mm

Ordering roller guide rails in the recommended rail lengths

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Catalog Roller Rail Systems Catalog \| R999000354 \| 2021-10-01 \| English \| PDF \| 23.5MB Product Groups: Roller Rail Systems only available as PDF file

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth LC: компактная гидравлика с давлением

В современном гидравлическом оборудовании всё чаще применяются компактные решения, позволяющие уменьшить габариты распределительных блоков и упростить монтаж. Двухходовые картриджные клапаны стали стандартом для систем, работающих под высоким давлением и с большими расходами. Специалисты по гидравли..

26 Июня, 2026 Bosch Rexroth SILENCE AZPT: тихая мощность

В гидравлических системах промышленного оборудования (станки, прессы, литьевые машины) и мобильной техники (строительные и дорожные машины) уровень шума является важным фактором. Традиционные внешние шестеренные насосы создают пульсацию потока, вызывающую вибрации и шум, что требует применения допол..

29 Мая, 2026 Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Сп..

29 Апреля, 2026 BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025

Вы недавно смотрели
