Артикул: RX8860

Все товары Bosch Rexroth

Nut housing MGS

Name: Nut housing MGS
Brand: Bosch Rexroth
SKU: RX8860
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

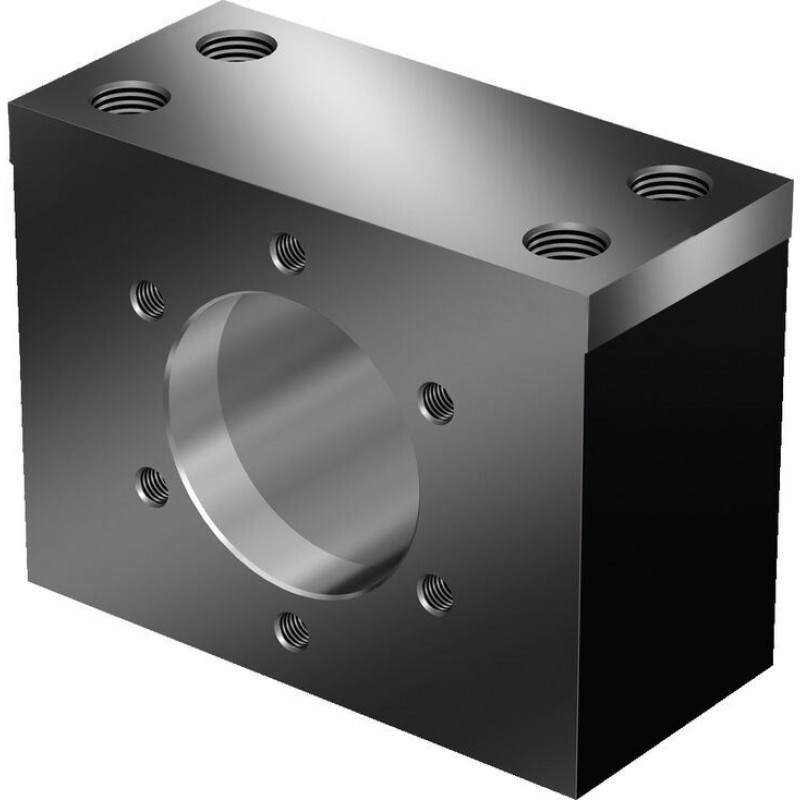

Steel nut housings MGS are designed for FEM-E-S, FDM-E-S, FEP-E-S and SEM-E-S nuts.

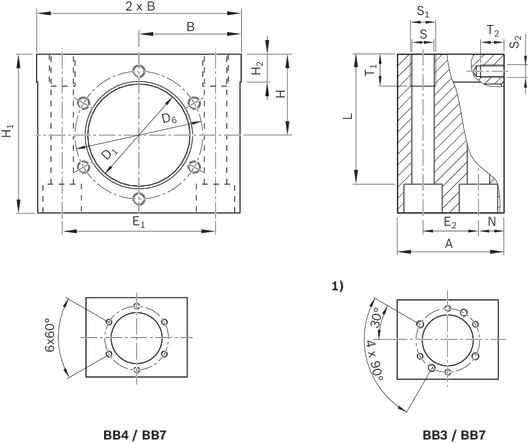

Dimensions

1)	for size 16x5/16x10

Technical data and dimensions

Size	Mass	Hole pattern		Hex socket cap screw	A	B	D1	D6	E1	E2	H	H1	H2	N	S	S1	T1	S2	T2	Clamping length
d0 x P x Dw	Mass	FEM-E-S/FDM-E-S/FEP-E-S	SEM-E-S	ISO 4762	A	B	H7	D6	E1	E2	H	H1	H2	N	S	S1	T1	S2	T2	L
	kg				mm		mm	mm				mm	mm	mm	mm		mm		mm	mm
16x5R/L x 3 16x10R x 3	0.85	BB3	BB7	M8	40	35 mm ±0.01	28	40	52 mm ±0.1	20 mm ±0.1	28 mm ±0.01	55	10	10	8.4	M10	15	M6	10	44
16x16R x 3 20x5R/L x 3 20x10R x 3	1.05	BB4				37.5 mm ±0.01	33	45	56 mm ±0.1		32 mm ±0.01	62								51
20x20R x 3,5 20x40R x 3,5 25x5R/L x 3 25x10R x 3	1.178					42.5 mm ±0.01	38	50	63 mm ±0.1		34 mm ±0.01	65								54
25x25R x 3,5 32x5R/L x 3,5 32x10R x 3,969	1.746			M10	50	47.5 mm ±0.01	48	60	72 mm ±0.1	26 mm ±0.1	38 mm ±0.01	75		12	10.5	M12				61
32x20R x 3,969 32x32R x 3,969 32x64R x 3,969 40x5R/L x 3,5	2.367			M12	60	52.5 mm ±0.01	56	68	82 mm ±0.1	30 mm ±0.1	42 mm ±0.01	82	12	15	13	M16	20		12	64
40x10R/L x 6 40x20R x 6	3.587			M14	65	60 mm ±0.01	63	78	93 mm ±0.1	35 mm ±0.1	50 mm ±0.01	98		15	15	M18	25	M8	14	79.5
40x40R x 6 50x10R x 6 50x16R x 6	6.187			M16	80	70 mm ±0.01	72	90	108 mm ±0.15	46 mm ±0.15	58 mm ±0.01	113		17	17	M20	30	M10	18	92
50x5R x 3,5	4			M14	65	65 mm ±0.01	68	82	100 mm ±0.15	35 mm ±0.15	52 mm ±0.01	101		15	15	M18		M8	14	82.5
50x20R x 6,5 50x40R x 6,5 63x10R x 6	7.173			M16	80	75 mm ±0.01	85	105	121 mm ±0.15	46 mm ±0.15	65 mm ±0.01	128	15	17	17	M20		M10	18	107
80x10R x 6,5	9.334			M16	80	85 mm ±0.01	105	125	140 mm ±0.2	46 mm ±0.15	78 mm ±0.01	153	15	17	17	M20		M12	20	132

Legend

Symbol	Description
d0	Nominal diameter
P	Lead
DW	Ball diameter

Project planning information

Attention: If a ball screw assembly with a front lube unit is used, the front lube unit may project beyond the housing. This must be considered when calculating the stroke.

Mounting

In addition to bolting, the housings should be locked in place by positive means (for example, two pins with a diameter equal to that of the screws S2).

We recommend using screws with a strength class of 8.8.

Tightening torque

see general technical notes and information, “Installation”

Reference edges are formed on both sides.

Safety Instructions

Required and supplementary documentation

For further instructions and information, please refer to the documentation for this product.

You can find PDF files of these documents on the Internet at www.boschrexroth.com/mediadirectory.

If you are unsure about using this product, please contact Bosch Rexroth.

Ordering codes

Material numbers

Size	Part number	CAD data	Buy
d0 x P x Dw	Part number	CAD data	Buy
16x5R/L x 3 16x10R x 3	R150600020
16x16R x 3 20x5R/L x 3 20x10R x 3	R150610020
20x20R x 3,5 20x40R x 3,5 25x5R/L x 3 25x10R x 3	R150620020
25x25R x 3,5 32x5R/L x 3,5 32x10R x 3,969	R150630020
32x20R x 3,969 32x32R x 3,969 32x64R x 3,969 40x5R/L x 3,5	R150640020
40x10R/L x 6 40x20R x 6	R150640021
40x40R x 6 50x10R x 6 50x16R x 6	R150650021
50x5R x 3,5	R150650020
50x20R x 6,5 50x40R x 6,5 63x10R x 6	R150660020
80x10R x 6,5	R150670020

Legend

Symbol	Description
d0	Nominal diameter
P	Lead
DW	Ball diameter

Downloads

Catalog screw assemblies
Catalog | R999001185 | 2021-04-01 | English | PDF | 30.7MB
Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies
Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
