Артикул: RX6917

Все товары Bosch Rexroth

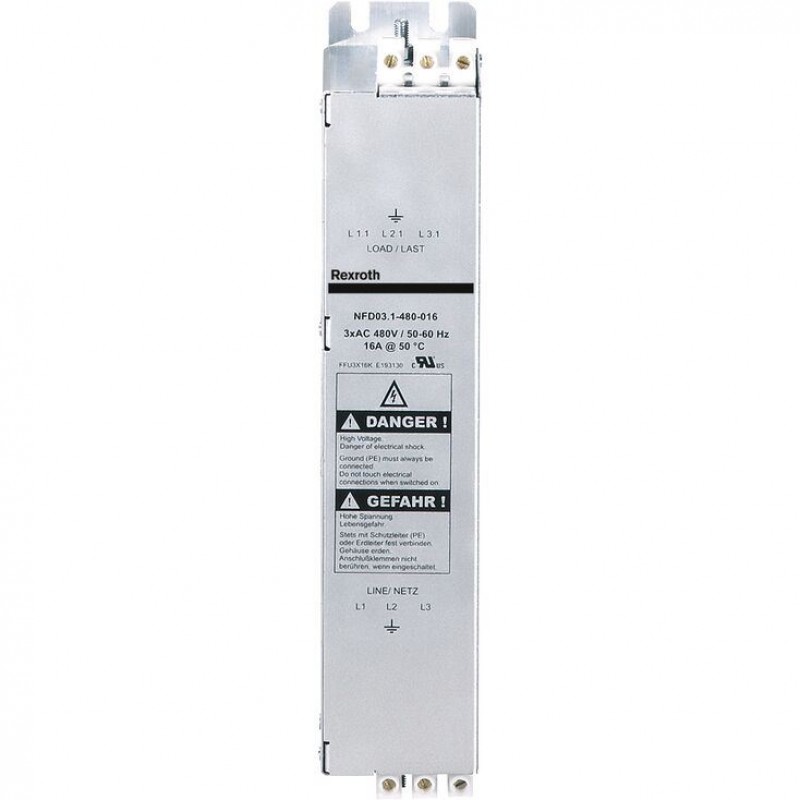

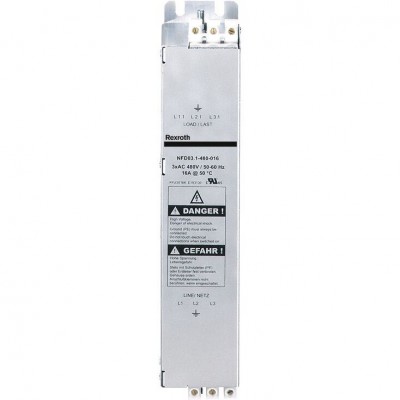

Сетевой фильтр NFD03

Name: Сетевой фильтр NFD03
Brand: Bosch Rexroth
SKU: RX6917
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Подходит для IndraDrive C, HCS02
Подходит для IndraDrive C, HCS03

Описание изделия

Сетевые фильтры гарантируют соблюдение предельных значений по ЭМС и подавляют токи утечки, вызванные емкостями линий. Сетевые фильтры наилучшим образом согласованы с блоками регулирования приводов и могут масштабироваться по току, количеству приводов и длине кабелей двигателей. Наши экранированные кабели двигателей обеспечивают отсутствие помех при работе приводов.

Типовое обозначение

01	02		03		04		05
NFD	03	.	1	-		-

01	NFD	NFD
Конструктивный ряд
02	03	03
Исполнение
03	1	1
Номинальное напряжение
04	AC 115 … 480 V	480
Номинальный ток
05	7 A	007
	16 A	016
	30 A	030
	55 A	055
	75 A	075
	130 A	130
	180 A	180

Технические данные

Сетевой фильтр для преобразователей HCS

Тип		NFD03.1-480-007	NFD03.1-480-016	NFD03.1-480-030	NFD03.1-480-055	NFD03.1-480-075	NFD03.1-480-130	NFD03.1-480-180
Ток длительной нагрузки	A	7	16	30	55	75	130	180
Потеря мощности	Вт	3,9	6,4	11,9	25,9	30,4	38	61

Размеры

Тип		NFD03.1-480-007	NFD03.1-480-016	NFD03.1-480-030	NFD03.1-480-055	NFD03.1-480-075	NFD03.1-480-130	NFD03.1-480-180
A	мм	160	220	270	220	240	240	350
B	мм	50	55	60	90	90	100	130
C	мм	90	90	100	105	145	160	180
Масса	кг	0,7	1	1,4	2	3,5	4,7	10

Комбинации

Компоненты	HCS02.1E-W0012	HCS02.1E-W0028	HCS02.1E-W0054	HCS02.1E-W0070	HCS03.1E-W0070	HCS03.1E-W0100	HCS03.1E-W0150	HCS03.1E-W0210
NFD03.1-480-007	6/1201)
NFD03.1-480-016	6/1201)	6/1201)
NFD03.1-480-030	6/1201)	6/1201)	6/1202)	6/1202)
NFD03.1-480-055	6/1201)	6/1201)	6/1202)	6/1202)	1/5
NFD03.1-480-075	6/1201)	6/1201)	6/1202)	6/1202)		1/53)
NFD03.1-480-130							1/5
NFD03.1-480-180								1/5

1)	Ориентировочные значения для подачи питания группы без соединения промежуточного контура, допустимая длина кабеля для одинарных приводов составляет 75 м.
2)	Ориентировочные значения для центральной подачи питания: Инвертор в качестве устройства питания других преобразователей или инверторов, допустимая длина кабеля для одинарных приводов составляет 75 м.
3)	Уменьшить номинальный ток до 75 A.
	Пояснения: 18/280 = сетевой фильтр для подключения макс. 18 приводов при суммарной длине кабелей двигателей до 280 м. Эти ориентировочные значения в значительной мере зависят от конкретной системы, при определенных обстоятельствах могут потребоваться дополнительные компоненты. Вне зависимости от количества осей эффективный суммарный сетевой ток не должен превышать допустимую токовую нагрузку сетевого фильтра. При использовании неэкранированных кабелей и в конфигурации с открытым контуром возможны другие максимальные значения длины.
