Command value and ramp module VT-SWMA3-5-1X

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX7039

Command value and ramp module VT-SWMA3-5-1X

Name: Command value and ramp module VT-SWMA3-5-1X
Brand: Bosch Rexroth
SKU: RX7039
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Component series 1X
Analog, Modular design
For controlling valves with integrated or external electronics

Features

Differential input for voltage
4 internal command values, adjustable and callable
Adjustable ramp time, sensitivity and zero point
Switchable ramp time range
"Ramp off" input
Actuating signal output

Type code

01	Command value and ramp module	VT-SWMA3-5

02	Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)	1X

03	Version: standard	V0

04	Option: standard	0

01		02		03		04
VT-SWMA3-5	‒	1X	/	V0	/	0

Technical data

General

Component series		1X
Type of electronics		Analog
Design		Modul

Voltage supply

Operating voltage	Nominal	UB	V	24
	Lower limit value 1)	UB(t)min	V	21
	Upper limit value	UB(t)max	V	40
Current consumption	max.	Imax	A	0.2

1)	rectified alternating voltage Ueff = 21 ... 28 V (one-phase, full-wave rectifier)

Analog inputs

Command value	Voltage 1)	Differential input	U	V	0 … ±10
Command value	callable, internally generated, adjustable		U	V	0 ... 10 (adjustable with potentiometer P1...P4, reference potential is 0 V)

1)	Switchable to 0 ... 10 V by means of digital input

Digital inputs

Switching voltage command value selection ±10 V or +10 V			V	6 ... 40 (I = 2 ... 5 mA)
Command value selection ±10 V				Port 4 and 5 (mode I + II) for ±Ua
Command value selection +10 V				Port 4 (mode I) for +Ua or port 5 (mode II) for -Ua
Call-up internal potentiometer voltages		U	V	6 ... 40 (I = 2 ... 5 mA, 4 inputs)
Ramp on/off	Off (inactive)	U	V	6 ... 40 (I = 2 ... 5 mA)

Analog outputs

Voltage	U	V	0 … ±10

Adjustment options

Zero point calibration information				Setting for mode I and II with Ue = ±0.5 V, otherwise for 0 V.
Setting range 1	Ramp time up/down	t	s	0.05 … 5
Setting range 2	Ramp time up/down	t	s	0.1 … 10
Setting range	internal command values	U	V	0 ... 10 (per potentiometer, summing)

Other information

Anschlussart			13 screw terminals
Mounting type			Top hat rail TH35-7.5 or G rail G32 according to EN 60715
Ambient temperature range	ϑ	°C	0 … +70
Storage temperature range	ϑ	°C	-20 … +70
Weight	m	kg	0.39

(For applications outside these values, please consult us!)

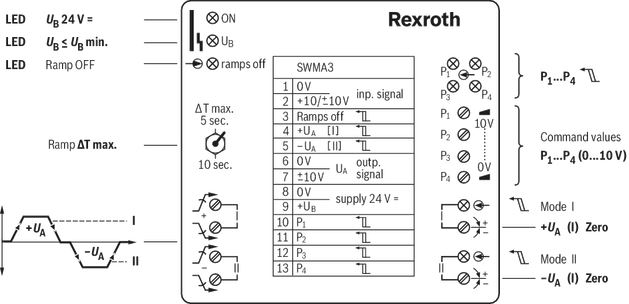

Operating and display elements

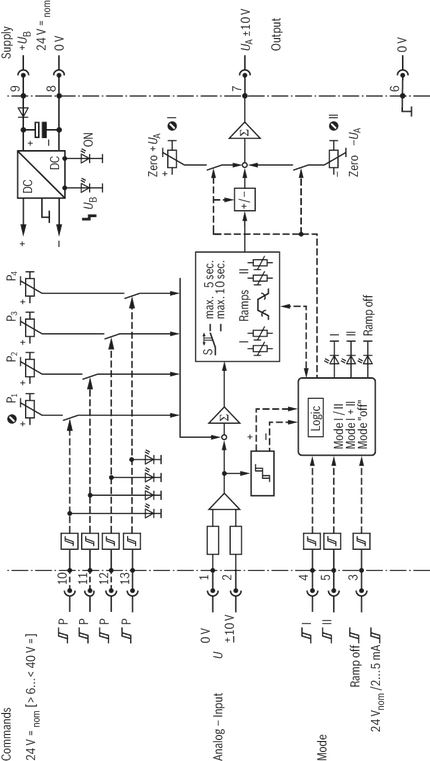

Symbols/Circuit diagrams

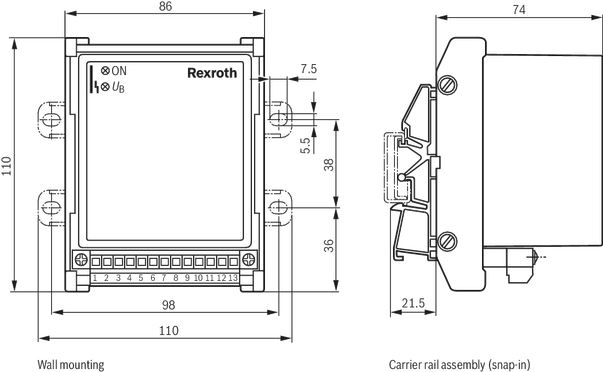

Dimensions

Dimensions in mm

Project planning information

load error

Commissioning

load error

Downloads

	Module de consigne et module de rampe Data Sheet \| RF30288 \| 2012-07-31 \| French \| PDF \| 763k Product Groups: Analog, Modular design VT-SWMA3-...
	Sollwert- und Rampen-Modul Data Sheet \| RD30288 \| 2012-07-31 \| German \| PDF \| 761k Product Groups: Analog, Modular design VT-SWMA3-...
	Command value and ramp module Data Sheet \| RE30288 \| 2012-07-31 \| English \| PDF \| 760k Product Groups: Analog, Modular design VT-SWMA3-...
