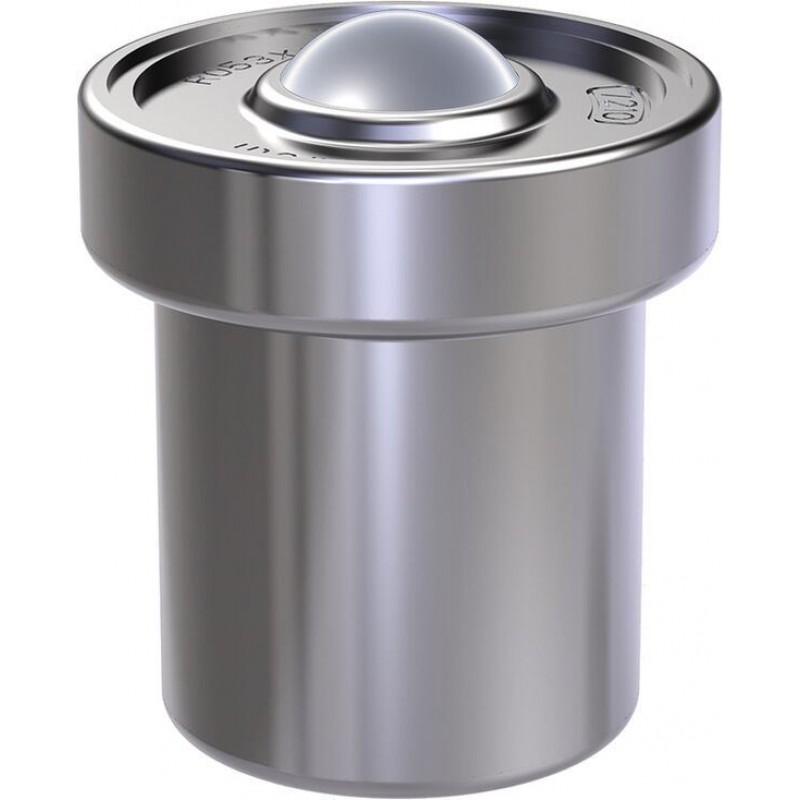

Spring-loaded Ball Transfer Units R0532 1..

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8066

Spring-loaded Ball Transfer Units R0532 1..

Name: Spring-loaded Ball Transfer Units R0532 1..
Brand: Bosch Rexroth
SKU: RX8066
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Spring-loaded
Ball Transfer Units are supported on springs and mounted under preload in a housing
Ball Transfer Unit recedes into its housing under high loads
Cover and housing galvanized
Balls made from antifriction bearing steel 1.3505

Features

With cup springs (TF) or washer key (SF)

Technical data

Size		22	30	45	22
Fpr	N	730	1350	2280	170	116.6
Ultimate load 1)	N	860	1600	2770	250	195
Tolerance for preload and ultimate load	%	+ 25 - 7.5	+ 15 - 7.5			+ 27.1 - 27.1
vmax 2)	m/s	2
m	kg	0.3	0.57	1.6	0.24
Operating conditions
Size		22	30	45	22
Admissible operating temperature (min ... max) 3)		-30 °C ... +100 °C

1)	Under ultimate load the ball transfer unit recedes completely
2)	In case of prolonged periods of use at speeds above 1 m/s, an increase in temperature and reduction in service life needs to be reckoned with depending on the load.
3)	At temperatures above 100 °C, only bright metal load balls without a felt seal should be used. Make allowance for reduction in load capacity. Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.

At temperatures above 100 °C, only bright metal ball transfer units without a felt seal should be used. Note the reduction in load capacity! Use high-temperature lubricant! Follow the manufacturer’s instructions! The existing lubricant oil may have to be washed out.

Temperature factor

Temperature (°C)	Temperature factor ft
125	0,9
150	0,8
175	0,7
200	0,5

The load capacity must be multiplied by the temperature factor.

Legend

Symbol	Description	Unit	Picture
Fpr	Preload force	N
	Ultimate load	N
	Tolerance for preload and ultimate load	%
vmax	Conveying speed	m/s
m	Mass	kg

Technical data

Fields of application

Applications

General-purpose machines

Feed tables for sheet-metal working machines

Fixtures for press brakes

Feed devices for machining centers

Drilling tables and motor-driven supporting tables

Assembly aids in the manufacture of large engines and motors

Construction of special-purpose machines

Aerospace industry

Beverages and stone-processing industries

Not suitable for use under water

Conveyor systems

Ball transfer tables, turntables and switches for sorting and distribution systems

Crossover sections of continuous conveyors

Baggage sorting systems at airports

Transport of steel tubes and pipes

Lifting platforms

Dimensions

Size	dw	D	Tolerance for D	D1	h	H	a
	mm	mm	mm	mm	mm	mm	mm
22	22.225	50	± 0.1	38.8	18.6	58.1	13.6
30	30.162	62	± 0.125	48.2	24.4	70	17
45	44.45	85	± 0.15	66.2	35.6	100.5	24.2
22	22.225	50	± 0.1	38.8	18.6	58.1	13.6

1)	Press fit in steel
2)	with tolerance ring
3)	Gluing in

Installation dimensions

Size	Press fit		with tolerance ring									Gluing in
	2 mm sheet steel 5 Mm aluminum		Part number 1)	D2	Tolerance for D2	DE	Tolerance for DE	b	Tolerance for b	c	Tolerance for c	DE	Tolerance for DE	D2	Tolerance for D2	b	Tolerance for b	c	Tolerance for c
	DE	Tolerance for DE	Tolerance ring	D2	Tolerance for D2	DE	Tolerance for DE	b	Tolerance for b	c	Tolerance for c	DE	Tolerance for DE	D2	Tolerance for D2	b	Tolerance for b	c	Tolerance for c
	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
22	49.9	+ 0.05	R081005008	52.5	+ 0.5	52.1	+ 0.2	13.6	± 0.2	11.1	+ 0.2	50.2	+ 0.2	50.4	+ 0.5	13.6	± 0.2	7	+ 1
30	61.85	+ 0.05	R081006203	64.5		64.1	+ 0.3	17		15.1		62.2		62.4		17		10
45	84.83	+ 0.07	R081008501	88		87.55	+ 0.3	24.2		19.1		85.2		85.4		24.2		13
22	49.9	+ 0.05	R081005008	52.5		52.1	+ 0.2	13.6		11.1		50.2		50.4		13.6		7
22	49.9	+ 0.05	R081005008	52.5		52.1	+ 0.2	13.6		11.1		50.2		50.4		13.6		7

1)	made from spring strip 1.1248, alternatively 1.8159

Mounting

Assembling the ball transfer units with tolerance ring

Ball Transfer Unit Installation Examples

Certification

Directives and standards

Safety Instructions

Notes

Ordering codes

Ordering code

Size	Part number	Short product name	CAD data	Buy
22	R053212210	KUF-B22-TF-MFG
30	R053213010	KUF-B30-TF-MFG
45	R053214510	KUF-B45-TF-MFG
22	R053212310	KUF-B22-SF-MFG
22	R053212510	KUF-B22-SF-MFG

Explanatory example of the short product name

KUF-B45-TF-MFG (R053214510)
KUF	B	45	TF	MFG
Balltransfer unit with sspring element	Galvanized cover and housing, balls made from antifriction bearing steel	Size	Cupspring	With felt seal Oiled

Downloads

Ball Transfer Units
Catalog | R999000498 | 2016-07-01 | English | PDF | 4.8MB
Product Groups: Ball transfer units and tolerance rings
