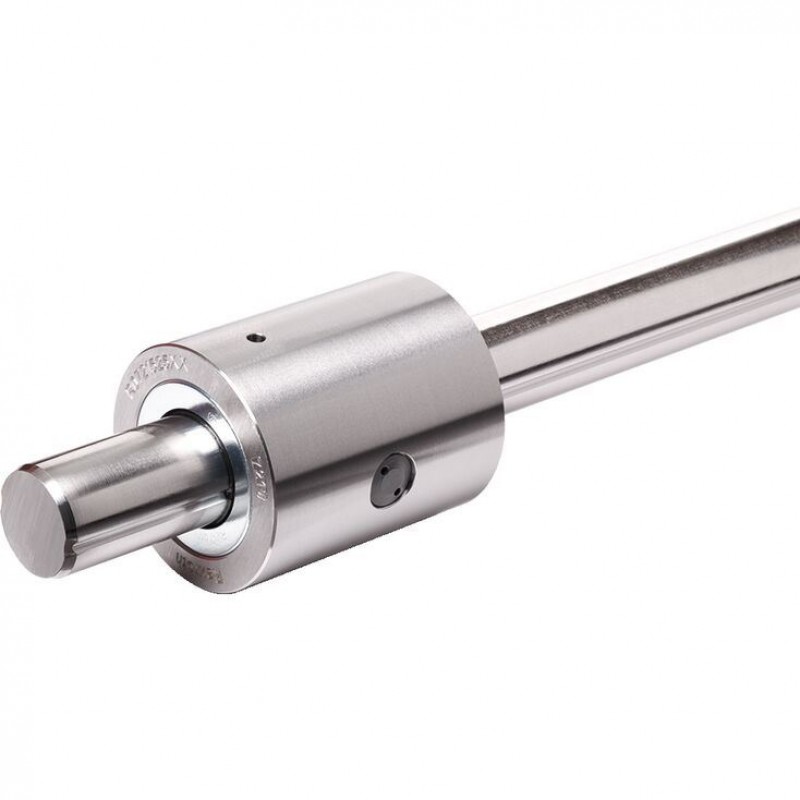

Linear Sets with Torque-Resistant Linear Bushings R0721, customized shaft LSHDR.-..-SPECIAL

Name: Linear Sets with Torque-Resistant Linear Bushings R0721, customized shaft LSHDR.-..-SPECIAL
Brand: Bosch Rexroth
SKU: RX8492
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Compact steel sleeve
Torque-resistant compact Linear Bushing
One ball guide groove for diameter shafts 12 and 16 mm
Two ball guide grooves for diameter shafts 20 mm and higher
Keyway for torque transmission

Features

Torque-transmitting, hardened steel bearing plates set to zero clearance ex works
Stability against cocking loads
External seals
Relubricatable

Technical data

General technical data

Ø d	mm	12	16	20	25	30	40	50
amax	m/s²	150
vmax	m/s	3
m	kg	0.16	0.2	0.5	0.8	1.2	1.8	3.7
m (shaft)	kg/m	0.89	1.57	2.45	3.8	5.5	9.8	15.3
Operating conditions
Permissible ambient temperature (min ... max)		-10 °C ... +80 °C

Load capacities and load moments

Ød	mm	12	16	20	25	30	40	50
C 1)	N	640	780	1550	3030	3680	6320	9250
C0 1)	N	420	530	1050	2180	2790	4350	6470
Mt	Nm	2	3.3	12	24	37	86	167

1)	The load ratings indicated are minimal values as the load direction cannot always be clearly defined.
	The load ratings are based on a total travel of 100, 00 m. When based on 50 000 m, the values in the table need to be multiplied by 1.26.

Legend

Symbol	Description	Unit
Ød	Shaft diameters	mm
amax	Maximum acceleration travel	m/s2
C	Dynamic load capacity	N
C0	Static load capacity	N
m	Mass	kg
m (shaft)	Weight (shaft)	kg/m
Mt	Dynamic torsional moment load capacity	Nm
vmax	Maximum permissible speed	m/s

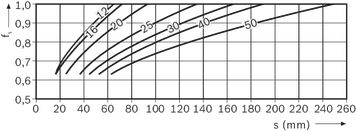

Reduced load capacity with short stroke

In case of short stroke, the service life of the shaft is less than that of the torque-resistant Linear Bushing. The dynamic load ratings C in the tables must therefore be multiplied by the factor fs .

1)	fs = factor
2)	s = movement path

Service life, shaft straightness, stabilized installation

Definition of dynamic load ratings

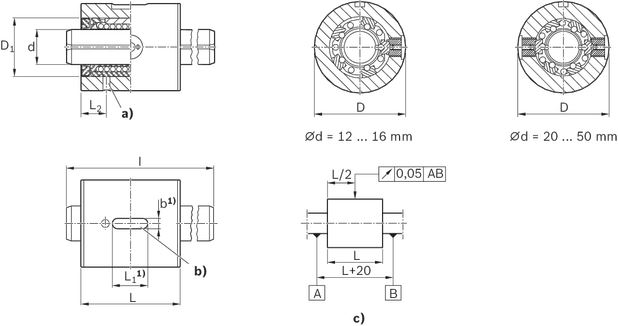

Dimensions

a)	Ø 3.9 lubricating hole
b)	Depth t. For washer key A... DIN 6885
c)	Concentricity tolerance

Dimensions

Ød		mm	12	16	20	25	30	40	50
b	P9	mm	5			6		8
D	h6	mm	32	36	48	56	65	80	100
D1		mm	22	26	32	40	47	62	75
L	h11	mm	40	44	55	68	80	92	114
L1		mm	14	16	20	25	28	32	40
L2		mm	11	12	14	15.5	16.5	18.5	22.5
l		mm	400		500		600
t		mm	3			3.5		4

Project planning information

Life expectancy calculation

Mounting

Installation

The Linear Sets come preassembled and set to zero clearance. When pulling out the shaft, the adjusting screws must be loosened and the torque-resistant Linear Bushing reset.

General mounting instructions

Installation Linear sets with torque-resistant compact linear bushings

Commissioning

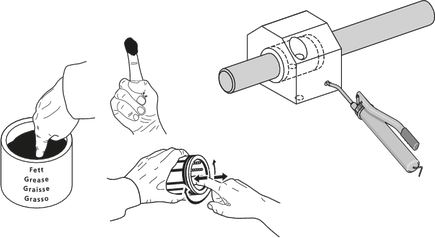

Initial lubrication

Torque-resistant Linear Bushings do not come with initial lubrication. Grease Linear Bushings before use, see "Initial lubrication" in the "Lubrication" section.

Service life data is based on initial lubrication and relubricated Linear Bushings.

Lubricating a Linear Set with a torque-resistant compact Linear Bushing: on-shaft via Ø = 3.9 lubricating hole until lubricant seeps out.

Lubricating a tandem Linear Set: on-shaft via recirculating lubricating groove in middle of outer diameter until lubricant seeps out.

Lubricating a flanged Linear Set: on-shaft via funnel-type lube nipple recessed on the end face until lubricant seeps out.

Maintenance

Lubrication

Accessories

Wiper seals for Torque-resistant Linear Bushings, type 1

Galvanized metal case
Elastomer wiper seal

Not product-specific documents
Catalog
Instructions
Service
CAD data

Wiper seals for Torque-resistant Linear Bushings, type 2

Galvanized metal case
Elastomer wiper seal

Not product-specific documents
Catalog
Instructions
Service
CAD data

Threaded Rings for Torque-Resistant Compact Linear Bushings

Not product-specific documents
Catalog
Service
CAD data

Hydraulic-type lube nipple according to DIN 71412 Form A

Not product-specific documents
Catalog
Instructions
Service

Funnel-type lube nipple according to DIN 3405 Form A

Not product-specific documents
Catalog
Instructions
Service

Certification

Directives and standards

Safety Instructions

Notes

Downloads

	Torque-Resistant Linear Bushings Manual \| R320103691 \| 2003-08-01 \| English, French, German, Italian \| PDF \| 143k Product Groups: Linear Bushings and Shafts
	Linear Bushings Catalog \| R999000488 \| 2015-02-01 \| English \| PDF \| 14.9MB Product Groups: Linear Bushings and Shafts
