NRFG Ball Guide Rails SNS, Resist NR II, with cover strip, screws, washers R2045 .4. ..

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8707

NRFG Ball Guide Rails SNS, Resist NR II, with cover strip, screws, washers R2045 .4. ..

Name: NRFG Ball Guide Rails SNS, Resist NR II, with cover strip, screws, washers R2045 .4. ..
Brand: Bosch Rexroth
SKU: RX8707
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

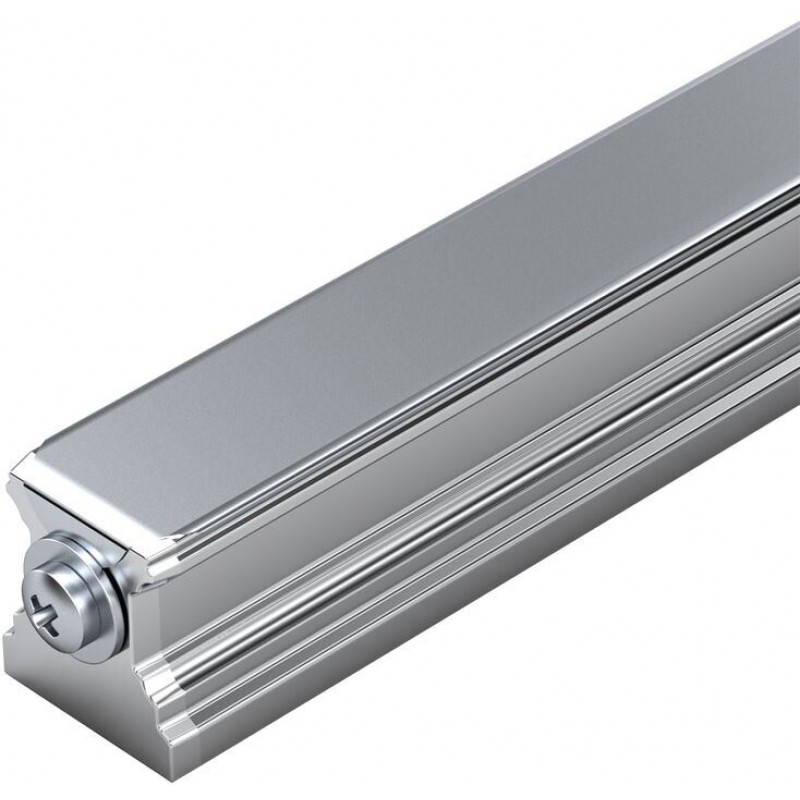

Proven cover strip for the Ball Guide Rail mounting holes
For mounting from above
Cover strip made of corrosion-resistant spring steel as per DIN EN 10088
Cover strip secured with screws and washers.
One cover for all bore holes saves time and costs

Product description

Corrosion resistance and conditions of use

Ball Guide Rails Resist NR II made of corrosion-resistant steel according to DIN EN 10088. Ball Guide Rails Resist NR II are especially suited for use in wet environments. These are also suitable for use at relative humidities above 70% and temperatures exceeding 30°C.

Since no additional corrosion protection is required, Ball Guide Rails Resist NR II are especially suitable for use in the semiconductor industry, machine tool industry, and especially where corrosion protection is required. Other possible areas of application include the packaging industry and areas of the food industry.

Ball Guide Rails with corrosion-resistant coatings can also be replaced by Ball Guide Rails Resist NR II.

Please consult us for special applications.

Material specifications

Technical data

General technical data

Size		15	20	25	30	35
m	kg/m	1.4	2.4	3.2	5	6.8
Lmax	mm	1856	3836

Legend

Symbol	Description	Unit
Lmax	Maximum length	mm
m	Mass per meter	kg/m

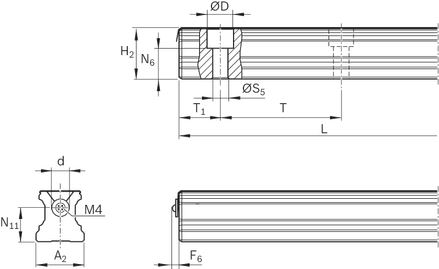

Dimensions

Size		15	20	25	30	35
A2	mm	15	20	23	28	34
F6	mm	4	4.1	4.3	4.4
D	mm	7.4	9.4	11	15
Dimension H2 with cover strip	mm	16.3 1)	20.75 2)	24.45 2)	28.55 2)	32.15 3)
N6		10.3 mm ±0.5	13.2 mm ±0.5	15.2 mm ±0.5	17 mm ±0.5	20.5 mm ±0.5
N11	mm	9.8	13	15	18	22
ØS5	mm	4.5	6	7	9
T	mm	60			80
T1 min	mm	12	13		16
T1 s	mm	28 4)			38 4)
T1 max	mm	50			68
nB		30	64		48

1)	with cover strip 0.1 mm
2)	with cover strip 0.2 mm
3)	with cover strip 0.3 mm
4)	Preferred dimension T1S Recommended with tolerances ± 0.75.

Legend

Symbol	Description	Unit
T1 min	Minimum distance	mm
T1 max	Maximum distance	mm
T1 s	Preferred dimension	mm
T	Spacing of guide rail	mm
nB	Maximum number of holes

Project planning information

Combinations of different accuracy classes

Combining Ball Guide Rails and Ball Runner Blocks of different accuracy classes results in different tolerances for the dimensions H and A3. See "Accuracy classes and their tolerances” in the Ball Rail Systems

Hygienic design

Product requirements for specific areas

Notes on using the Ball Rail Systems NRFG

Mounting

Notes for mounting

Secure the cover strip!

Screws and washers included in the scope of delivery

Observe the notes for mounting! Please request the "Mounting instructions for Ball Rail Systems" and "Mounting instructions for cover strip".

Composite Ball Guide Rail also available.

Maintenance

Lubrication

Cleaning

Information

For further information, additional technical data and maintenance notes, see the Ball Rail System.

Certification

Directives and standards

Safety Instructions

Risk assessment

Intended use and general safety instructions

Ordering codes

Material numbers

Size	Part number 1)	CAD data	Buy	Rail length 4)	Accuracy class	Number of sections
15	R204514431 2)			L = nB • T ‒ 4 mm	N	One-piece
	R204514432 3)			L = nB • T ‒ 4 mm	N	Composite
	R204514331 2)			L = nB • T ‒ 4 mm	H	One-piece
	R204514332 3)			L = nB • T ‒ 4 mm	H	Composite
	R204514231 2)			L = nB • T ‒ 4 mm	P	One-piece
	R204514232 3)			L = nB • T ‒ 4 mm	P	Composite
20	R204584431 2)			L = nB • T ‒ 4 mm	N	One-piece
	R204584432 3)			L = nB • T ‒ 4 mm	N	Composite
	R204584331 2)			L = nB • T ‒ 4 mm	H	One-piece
	R204584332 3)			L = nB • T ‒ 4 mm	H	Composite
	R204584231 2)			L = nB • T ‒ 4 mm	P	One-piece
	R204584232 3)			L = nB • T ‒ 4 mm	P	Composite
25	R204524431 2)			L = nB • T ‒ 4 mm	N	One-piece
	R204524432 3)			L = nB • T ‒ 4 mm	N	Composite
	R204524331 2)			L = nB • T ‒ 4 mm	H	One-piece
	R204524332 3)			L = nB • T ‒ 4 mm	H	Composite
	R204524231 2)			L = nB • T ‒ 4 mm	P	One-piece
	R204524232 3)			L = nB • T ‒ 4 mm	P	Composite
30	R204574431 2)			L = nB • T ‒ 4 mm	N	One-piece
	R204574432 3)			L = nB • T ‒ 4 mm	N	Composite
	R204574331 2)			L = nB • T ‒ 4 mm	H	One-piece
	R204574332 3)			L = nB • T ‒ 4 mm	H	Composite
	R204574231 2)			L = nB • T ‒ 4 mm	P	One-piece
	R204574232 3)			L = nB • T ‒ 4 mm	P	Composite
35	R204534461 2)			L = nB • T ‒ 4 mm	N	One-piece
	R204534462 3)			L = nB • T ‒ 4 mm	N	Composite
	R204534361 2)			L = nB • T ‒ 4 mm	H	One-piece
	R204534362 3)			L = nB • T ‒ 4 mm	H	Composite
	R204534261 2)			L = nB • T ‒ 4 mm	P	One-piece
	R204534262 3)			L = nB • T ‒ 4 mm	P	Composite

1)	Please configure the product to place it in the shopping cart.
2)	Rail length up to Lmax
3)	Rail length greater than Lmax. The end number changes depending on the number of sections. 2 is preset here as an example.
4)	Recommended rail length, other lengths possible.

Ordering example 1 (up to Lmax)	Ordering example 2 (beyond Lmax)
Options:	Options:
Ball Guide Rail NR II, SNS	Ball Guide Rail NR II, SNS
Size 30	Size 30
Accuracy class H	Accuracy class H
One-piece	2 sections
Rail length L = 1676 mm	Rail length L = 5116 mm
Material number:	Material number:
R204574331, 1676 mm	R204574332, 5116 mm

Legend

Symbol	Description	Unit
L	Rail length	mm
nB	Maximum number of holes
T	Spacing of guide rail	mm

Ordering examples

Downloads

	Ball Rail Systems NRFG Catalog \| R310EN2226 \| 2011-04-01 \| English \| PDF \| 1.9MB Product Groups: Ball Rail Systems
	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
