St. Half-Rail Cam Roller Guide Rails f. single/double Bear. Run. Bl. R1925

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8730

St. Half-Rail Cam Roller Guide Rails f. single/double Bear. Run. Bl. R1925

Name: St. Half-Rail Cam Roller Guide Rails f. single/double Bear. Run. Bl. R1925
Brand: Bosch Rexroth
SKU: RX8730
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

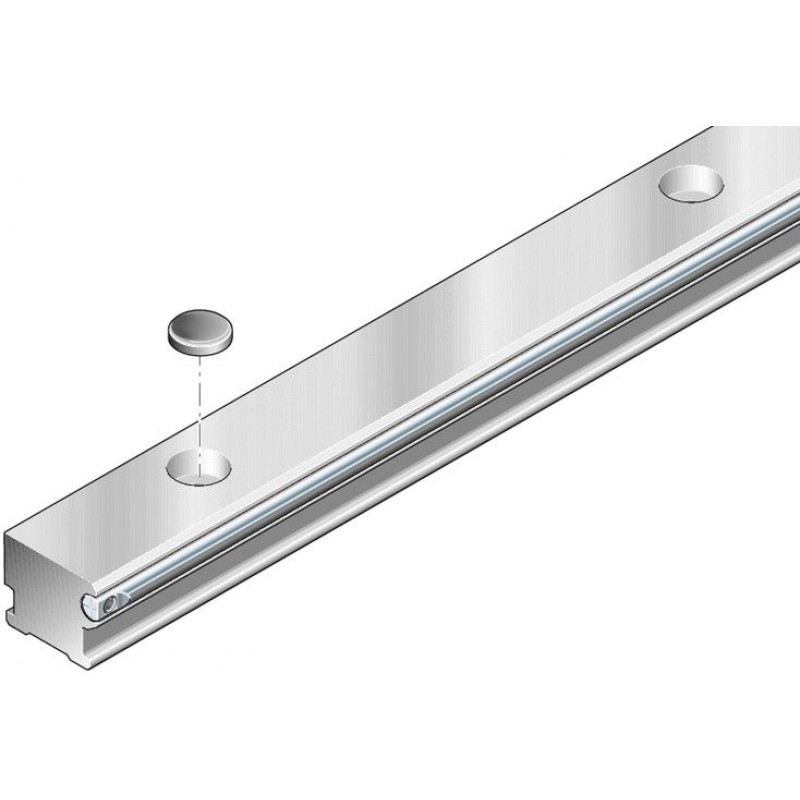

For mounting from above
Optional mounting hole plugs
With secured shafts made of corrosion-resistant steel as per DIN EN ISO 683-17 / EN 10088

Product description

Rexroth cam roller guides were specially developed for handling and automation technology.

Product overview

Technical data

Size		32	32-2	52	52-2	52-4
Temperature stability		-20 °C ... +80 °C
Weight	kg/m	1.3		3.5

Accuracy

Dimensions

1)	Shown rotated through 90°. Mounting hole pattern not to scale.

Dimensions

Size		32	32-2	52	52-2	52-4
A	mm	26		42
A1	mm	22		36
A2	mm	16		26
D	mm	11		20		24
H	mm	20		34
H1	mm	9.5		19		17
H2	mm	15		25.1
H3	mm	3		5
S1	mm	6.5		11		13
S2	mm	6		10
L 1)	mm	3500
Lmax	mm	7000
T	mm	125	62.5	250	125	62.5
T1S	mm	60.5	29.25	123	60.5	29.25
T1 min	mm	13		20

1)	Guide tracks up to 3500 mm are made of one-piece precision steel shafts.

Surface characteristic values of the guide rails

Size		32	32-2	52	52-2	52-4
A	mm²	397		1116
ey	mm	10.5		17.7
ly	mm⁴	13182		105926
lz	mm⁴	14724		111856
Wy	mm³	1255		5985
Wz	mm³	1115		5251

Legende

Symbol	Description	Unit
A	Cross-sectional area	mm2
ey	Centroid distance	mm
ly	Second moment of area, y-axis	mm4
lz	Second moment of area, z-axis	mm4
L	Standard length	mm
Lmax	Maximum length	mm
T1S	Preferred dimension	mm
T1 min	Minimum distance	mm
Wy	Section modulus, y-axis	mm3
Wz	Section modulus, z-axis	mm3

Mounting

Notes for mounting

Accessories

Plastic mounting hole plugs for Cam Roller Guides

R1605 .0

Plastic mounting hole plugs for Cam Roller Guides

R1605 .0

Not product-specific documents
Service

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Holes	Holes per meter
32	R192503231			without holes	-
32	R192513231			with holes	8 1)
32-2	R192523231			with holes	16 1)
52	R192505231			without holes	-
52	R192515231			with holes	4 1)
52-2	R192525231				8 1)
52-4	R192545231				16 1)

1)	Number for one meter when using preferred dimension T1S

Overview - recommended rail lengths

Size -Version	Hole spacing T	Holes/rail length L
mm	mm	Number/mm
32-2, 52-4	62,5	2/121	10/621	18/1121	40/2496
		4/246	12/746	20/1246	50/3125
		6/371	14/871	24/1496	56/3496
		8/496	16/996	30/1871
32, 52-2	125	2/246	10/1246	18/2246	28/3496
		4/496	12/1496	20/2496
		6/746	14/1746	22/2746
		8/996	16/1996	24/2996
52	250	2/496	6/1496	14/3496
		3/746	8/1996
		4/996	10/2496
		5/1246	12/2996

Ordering a guide rail

Calculating the rail length

Recommendation:

Preferred dimension T1S fan

Take minimum distance T1min into account! (see dimensions)

T1 is the same on both rails.

Ordering example:

Size 32-2

Desired length: 620 to 625 mm

nB = 620/T = 620/62.5 = 9.92 rounded (whole numbers) = 10 bores

nT = nB - 1 = 9

Rail length (L) to be ordered:
- L = 10 · 62.5 - 4 = 621 mm or
  - L = 9 · 62.5 + 2 · 29.25 = 621 mm

Guide rail:

R192523231, 621, 29.25 / 9 x 62.5 / 29.25

Material number, length (mm)1 / nT x T / T1 (mm)

Mounting hole plugs:

R160520080, 10

Material number, quantity

Legende

Symbol	Description	Unit
L	Rail length	mm
T	Hole spacing	mm
T1S	Preferred dimension	mm
nB	Number of holes
nT	Number of hole spaces

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Cam Roller Guides Catalog \| R999000486 \| 2018-12-01 \| English \| PDF \| 3.3MB Product Groups: Cam Roller Guides
