Wide Cam Roller Guide Rails for Single/Double Bearing Runner Blocks R1927

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8733

Wide Cam Roller Guide Rails for Single/Double Bearing Runner Blocks R1927

Name: Wide Cam Roller Guide Rails for Single/Double Bearing Runner Blocks R1927
Brand: Bosch Rexroth
SKU: RX8733
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

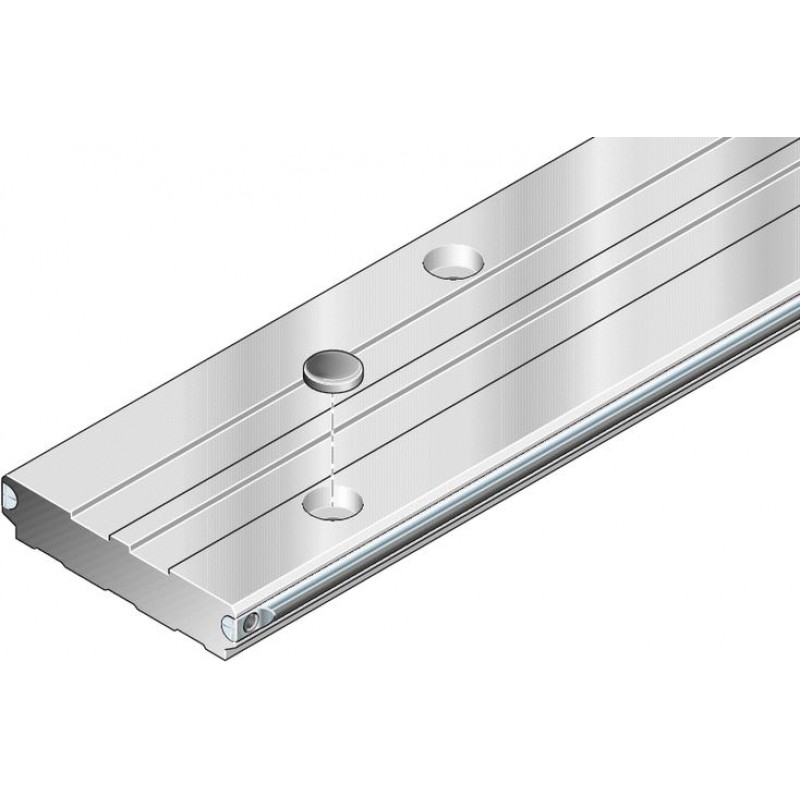

For mounting from above
Optional mounting hole plugs
With secured shafts made of corrosion-resistant steel as per DIN EN ISO 683-17 / EN 10088

Product description

Rexroth cam roller guides were specially developed for handling and automation technology.

Product overview

Technical data

Size		52/120
Temperature stability		-20 °C ... +80 °C
Weight	kg/m	7.8

Accuracy

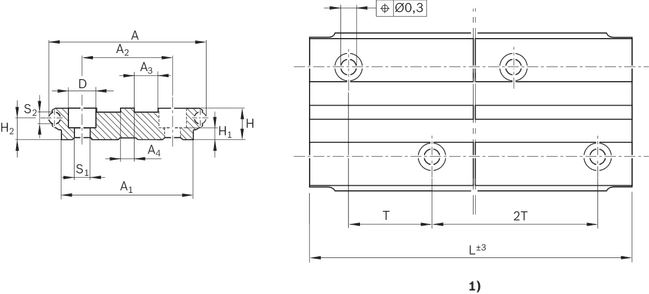

Dimensions

1)	Shown rotated through 90°. Mounting hole pattern not to scale.

Dimensions

Size		52/120
A	mm	120
A1	mm	100
A2	mm	68
A3	mm	18
A4	mm	10
D	mm	20
H	mm	25
H1	mm	10
H2	mm	16.1
S1	mm	11
S2	mm	10
L 1)	mm	3500
Lmax	mm	7000
T	mm	125
T1,2 min	mm	13

1)	Guide tracks up to 3500 mm are made of one-piece precision steel shafts.

Surface characteristic values of the guide rails

Size		52/120
A	mm²	2492
ey	mm	12.4
ly	mm⁴	119636
lz	mm⁴	2378777
Wy	mm³	2099
Wz	mm³	41733

Legende

Symbol	Description	Unit
A	Cross-sectional area	mm2
ey	Centroid distance	mm
ly	Second moment of area, y-axis	mm4
lz	Second moment of area, z-axis	mm4
T1,2 min	Minimum end spaces	mm
Wy	Section modulus, y-axis	mm3
Wz	Section modulus, z-axis	mm3

Mounting

Notes for mounting

Accessories

Plastic mounting hole plugs for Cam Roller Guides

R1605 .0

Plastic mounting hole plugs for Cam Roller Guides

R1605 .0

Not product-specific documents
Service

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Holes	Holes per meter
52/120	R192705231			without holes	-
52/120	R192715231			with holes	8 1)

1)	Number based on one meter of the recommended rail length

Ordering a guide rail

Recommended rail lengths should be used (1.). Intermediate lengths (2) or special lengths (3) can also be made on request. For T1 > T, please ask us.

Ordering data

1. Recommended rail length:

Uneven number of bores nB

T1≠T2

Preferred dimension:

T1: 60.5 mm

T2: 185.5 mm

By turning the rails, it is possible to change between hole pattern 1a) and 1b). When this is done, the value T1 becomes T2 an vice versa.

1a)

1b)

Calculating the rail length

Observe minimum distance T1,2 min! (see dimensions)

Example:

Ordering example for recommended rail lengths

R192715231, 1371, 60.5 / 10x125 / 185.5

Material number, length L (mm), T1 / nT x T / T2 (mm)

Number of hole spaces nT = 10

Ordering example for mounting hole plugs

R160540090, 11

Material number, number = nB

Number of bores nB = 11

2. Intermediate length:

Even number of holes nB

Both mounting hole drilling patterns remain the same when the rails are turned over. Dimensions T1 and T2 remain the same and can therefore not be matched to a different pre-drilled hole pattern.

T1 = T2 = 60.5 mm or

T1 = T2 = 185.5 mm

(preferred dimensions)

Calculate the length according to item 1 “Recommended rail length”

2a)

Ordering example, rail 2a:

R192715231, 1496, 60.5 / 11 x 125 / 60.5

Material number, length L (mm), T1 / nTxT / T1.2 (mm)

2b)

Ordering example, rail 2b:

R192715231, 1496, 180.5 / 11 x 125 / 185.5

Material number, length L (mm), T1 / nT x T / T1.2 (mm)

3. Special length:

Uneven (3a) or even (3b) number of bores nB

If preferred dimension T1 and T2 cannot be used (neither the recommenced rail length nor the intermediate lengths) T1 and T2 can be determined as needed.

Invalid area for1 and T2:

0 to 13 and 112 to 139 mm

3a)

Ordering example, rail 3a:

R192715231, 1305, 20 / 10 x 125 / 160

Material number, length L (mm), T1 / nT x T / T1.2 (mm)

3b)

Ordering example, rail 3b:

R192715231, 1435, 20 / 11 x 125 / 40

Material number, length L (mm), T1 / nT x T / T1.2 (mm)

Legende

Symbol	Description	Unit
L	Rail length	mm
nB	Number of holes (both rows)
nT	Number of hole spaces (nT = nB - 1)
T1, T2	For end spaces, see sketches	mm
T	Hole spacing (125 mm)

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Cam Roller Guides Catalog \| R999000486 \| 2018-12-01 \| English \| PDF \| 3.3MB Product Groups: Cam Roller Guides
