Miniature ball guide rails, wide, BNS R0455

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8743

Miniature ball guide rails, wide, BNS R0455

Name: Miniature ball guide rails, wide, BNS R0455
Brand: Bosch Rexroth
SKU: RX8743
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

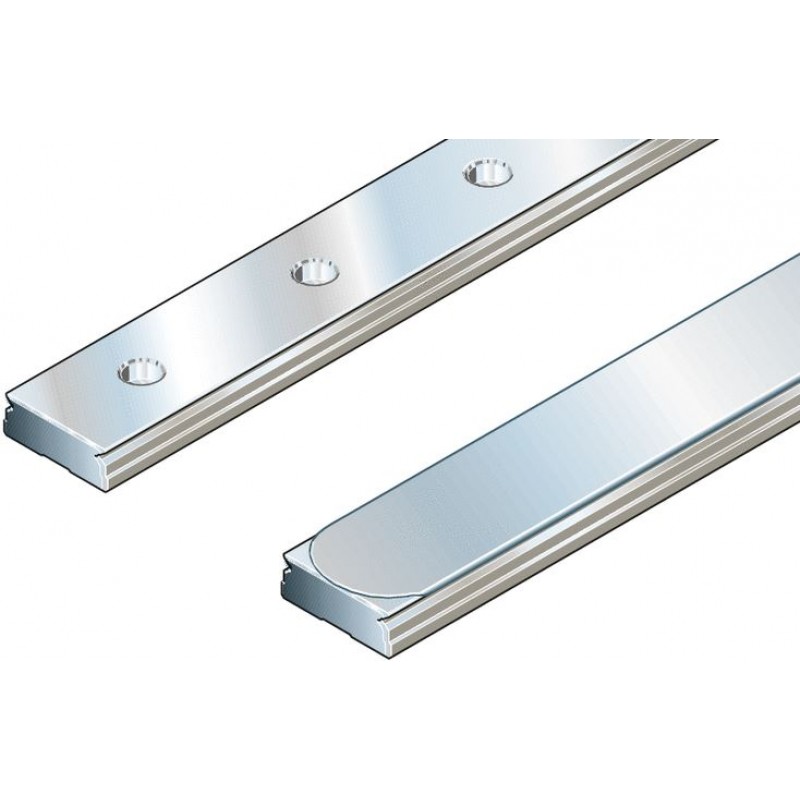

Guide rails made of corrosion-resistant, martensitic steel.
Cover strip optional (made of corrosion-resistant steel)
For runner blocks R0443 and R0441.
Mounting hole pattern sizes 9/M3, 12: single row
Mounting hole pattern size 15: double row

Product description

1)	Sizes 9/M3, 12
2)	Size 15

Technical data

Accuracy classes

Technical data

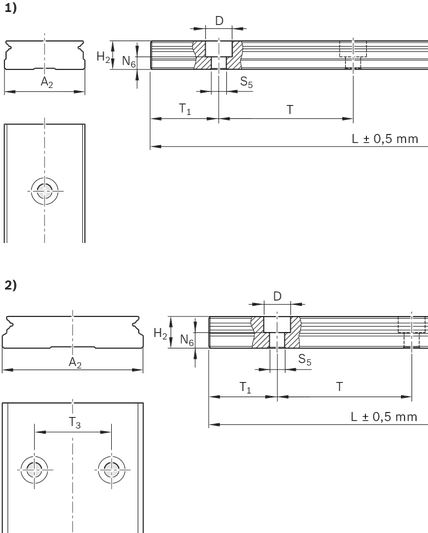

Dimensions

1)	Sizes 9/M3, 12
2)	Size 15

Dimensions and technical data

Size	A2	D	Dimension H2 without cover strip	N6	ØS5	T	T1 min	T1 max	T3	Lmax	Mass
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	g/m
9/M3	18	6	7.5	2.7	3.5	30	6	25.5	-	1000 1) 2)	920
12	24	8	8.5	3.7	4.5	40		34.5	-	1000 1) 2)	1450
15	42	8	9.5	4.7	4.5	40		34.5	23	2000 1) 2)	2860

1)	For rail lengths longer than Lmax factory-coordinated mating sections are joined end-to-end.
2)	For special cases, one-piece rail lengths of up to 2000 mm are also possible (please consult us).

Note on adjacent structures

Permissible mounting hole tolerances for adjacent structures with one-piece guide rails.

Size	Hole position tolerance
7 - 20	0,2 mm

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Rail length 1)	Accuracy class	Cover strip
9/M3	R045580231			L = nB • T ‒ 4 mm	P	without
	R045580331			L = nB • T ‒ 4 mm	H	without
	R045580431			L = nB • T ‒ 4 mm	N	without
	R045586231			L = nB • T ‒ 4 mm	P	with
	R045586331			L = nB • T ‒ 4 mm	H	with
	R045586431			L = nB • T ‒ 4 mm	N	with
12	R045520231			L = nB • T ‒ 4 mm	P	without
	R045520331			L = nB • T ‒ 4 mm	H	without
	R045520431			L = nB • T ‒ 4 mm	N	without
	R045526231			L = nB • T ‒ 4 mm	P	with
	R045526331			L = nB • T ‒ 4 mm	H	with
	R045526431			L = nB • T ‒ 4 mm	N	with
15	R045550231			L = nB • T ‒ 4 mm	P	without
	R045550331			L = nB • T ‒ 4 mm	H	without
	R045550431			L = nB • T ‒ 4 mm	N	without
	R045556231			L = nB • T ‒ 4 mm	P	with
	R045556331			L = nB • T ‒ 4 mm	H	with
	R045556431			L = nB • T ‒ 4 mm	N	with

1)	Recommended rail length, other lengths possible.

Legend

Symbol	Description	Unit
L	Rail length	mm
T	Hole spacing	mm
nB	Number of holes

If no T1 is specified by the customer, both ends of the guide rail are identical.

The lengths of the rails were calculated using the formula for recommended rail lengths.

Ordering example 1 (up to Lmax)	Ordering example 2 (up to Lmax with cover strip)	Ordering example 3 (composite rail longer than Lmax)	Ordering example 4 (one-piece rail longer than Lmax)
Options:	Options:	Options:	Options:
Miniature Ball Guide Rails, standard, SNS	Miniature Ball Guide Rails, standard, SNS	Miniature Ball Guide Rails, standard, SNS	Miniature Ball Guide Rails, standard, SNS
Size 12	Size 9/M3	Size 15	Size 12
Without cover strip	With cover strip	Without cover strip	Without cover strip
Accuracy class P	Accuracy class H	Accuracy class N	Accuracy class P
One-piece	One-piece	Composite (2 parts)	One-piece
Rail length L = 836 mm	Rail length L = 926 mm	Rail length L = 1436 mm	Rail length L = 1636 mm
Number of holes nB = 21	Number of holes nB = 31	Number of holes nB = 36 per row	Number of holes nB = 41
Hole spacing 20 • T	Hole spacing 30 • T	Hole spacing 35 • T	Hole spacing 40 • T
T1 Identical at both ends	T1 = 4.5 mm at one end (at the other end of the guide rail T1 = 21.5 mm for production reasons)	T1 Identical at both ends	T1 Identical at both ends
Material number:	Material number:	Material number:	Material number:
R045520231, 836 mm	R045586331, 926 mm, T1 = 4,5 mm	R045550432, 1436 mm	R045520231, 1636 mm

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Miniature Ball Rail Systems Catalog \| R999001207 \| 2021-08-01 \| English \| PDF \| 4.8MB Product Groups: Miniature Ball Rail Systems only PDF version available
