Miniature Ball Guide Rails, standard, SNS R0445

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8744

Miniature Ball Guide Rails, standard, SNS R0445

Name: Miniature Ball Guide Rails, standard, SNS R0445
Brand: Bosch Rexroth
SKU: RX8744
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

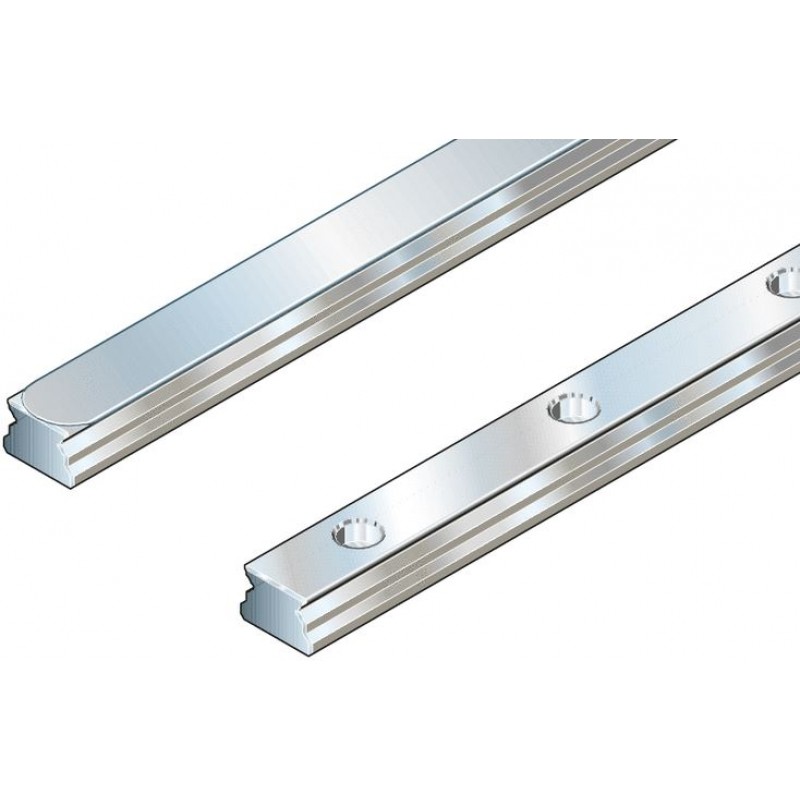

Guide rails made of corrosion-resistant, martensitic steel.
Cover strip optional (made of corrosion-resistant steel)
For runner blocks R0442 and R0444.

Technical data

Accuracy classes

Technical data

Dimensions

Dimensions and technical data

Size	A2	D	Dimension H2 without cover strip	N6	ØS5	T	T1 min	T1 max	Lmax	Mass
	mm	mm	mm	mm	mm	mm	mm	mm	mm	g/m
7	7	4.3	4.7	2.2	2.5	15	5	11.5	1000 2) 3)	220
9/M3	9	6	5.5	2.2	3.5	20	6	15.5	2000 2) 3)	330
12	12		7.8	3		25		20.5		610
15 1)	15		9.5	4.7		40		35.5		970
20	20	9.5	15	6.5	6	60	6.5	53.5	1000 2) 3)	2110

1)	Also available for mounting from below (please consult us).
2)	For rail lengths longer than Lmax factory-coordinated mating sections are joined end-to-end.
3)	For special cases, one-piece rail lengths of up to 2000 mm are also possible (please consult us).

Note on adjacent structures

Permissible mounting hole tolerances for adjacent structures with one-piece guide rails.

Size	Hole position tolerance
7 - 20	0,2 mm

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Rail length 2)	Accuracy class	Cover strip
7	R044570231			L = nB • T ‒ 4 mm	P	without
	R044570331			L = nB • T ‒ 4 mm	H	without
	R044570431			L = nB • T ‒ 4 mm	N	without
9/M3	R044580231			L = nB • T ‒ 4 mm	P	without
	R044580331			L = nB • T ‒ 4 mm	H	without
	R044580431			L = nB • T ‒ 4 mm	N	without
	R044586231			L = nB • T ‒ 4 mm	P	with
	R044586331			L = nB • T ‒ 4 mm	H	with
	R044586431			L = nB • T ‒ 4 mm	N	with
12	R044520231			L = nB • T ‒ 4 mm	P	without
	R044520331			L = nB • T ‒ 4 mm	H	without
	R044520431			L = nB • T ‒ 4 mm	N	without
	R044526231			L = nB • T ‒ 4 mm	P	with
	R044526331			L = nB • T ‒ 4 mm	H	with
	R044526431			L = nB • T ‒ 4 mm	N	with
15 1)	R044550231			L = nB • T ‒ 4 mm	P	without
	R044550331			L = nB • T ‒ 4 mm	H	without
	R044550431			L = nB • T ‒ 4 mm	N	without
	R044556231			L = nB • T ‒ 4 mm	P	with
	R044556331			L = nB • T ‒ 4 mm	H	with
	R044556431			L = nB • T ‒ 4 mm	N	with
20	R044500231			L = nB • T ‒ 4 mm	P	without
	R044500331			L = nB • T ‒ 4 mm	H	without
	R044500431			L = nB • T ‒ 4 mm	N	without
	R044506231			L = nB • T ‒ 4 mm	P	with
	R044506331			L = nB • T ‒ 4 mm	H	with
	R044506431			L = nB • T ‒ 4 mm	N	with

1)	Also available for mounting from below (please consult us).
2)	Recommended rail length, other lengths possible.

Legend

Symbol	Description	Unit
L	Rail length	mm
T	Hole spacing	mm
nB	Number of holes

If no T1 is specified by the customer, both ends of the guide rail are identical.

The lengths of the rails were calculated using the formula for recommended rail lengths.

Ordering example 1 (up to Lmax)	Ordering example 2 (up to Lmax with cover strip)	Ordering example 3 (composite rail longer than Lmax)	Ordering example 4 (one-piece rail longer than Lmax)
Options:	Options:	Options:	Options:
Miniature Ball Guide Rails, standard, SNS	Miniature Ball Guide Rails, standard, SNS	Miniature Ball Guide Rails, standard, SNS	Miniature Ball Guide Rails, standard, SNS
Size 12	Size 12	Size 12	Size 12
Without cover strip	With cover strip	Without cover strip	Without cover strip
Accuracy class P	Accuracy class P	Accuracy class N	Accuracy class P
One-piece	One-piece	Composite (2 parts)	One-piece
Rail length L = 771 mm	Rail length L = 771 mm	Rail length L = 1271 mm	Rail length L = 1771 mm
Number of holes nB = 31	Number of holes nB = 31	Number of holes nB = 51	Number of holes nB = 71
Hole spacing 30 • T	Hole spacing 30 • T	Hole spacing 50 • T	Hole spacing 70 • T
T1 Identical at both ends	T1 = 4.5 mm at one end (at the other end of the guide rail T1 = 16.5 mm for production reasons)	T1 Identical at both ends	T1 Identical at both ends
Material number:	Material number:	Material number:	Material number:
R044520231, 771 mm	R044526231, 771 mm, T1 = 4,5 mm	R044520432, 1271 mm	R044520231, 1771 mm

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Miniature Ball Rail Systems Catalog \| R999001207 \| 2021-08-01 \| English \| PDF \| 4.8MB Product Groups: Miniature Ball Rail Systems only PDF version available
