Heavy Duty Roller Runner Blocks FXS, steel R1854...1.

Name: Heavy Duty Roller Runner Blocks FXS, steel R1854...1.
Brand: Bosch Rexroth
SKU: RX8840
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Heavy-duty roller runner block for heavy machine construction with extremely high load capacity
Top rigidity in all load directions
Improved rigidity under lift-off and side loading conditions due to three additional mounting screw holes at the center of the roller runner block
High torque capacity
Limitless interchangeability and any number of combination options thanks to uniform roller guide rails in different versions across all roller runner block variants

Features

Attachments on the roller runner block can be mounted from above and below
Lube ports on all sides for maximum ease of maintenance
Minimum lubrication quantities thanks to innovative channel design
Smooth running thanks to optimized roller recirculation and guidance
Optimized entry-section geometry and high number of rollers per track minimizes variation in elastic deflection
Aluminum or plastic end caps

Product description

Heavy-duty roller runner blocks are particularly suitable for heavy machine construction with very high carrying capacity- and rigidity requirements.

RSHP roller runner blocks are suitable for all typical applications as well as for special installation-, environmental- and operating conditions, so that additional special designs are not necessary.

Product description high-precision design

Selection of a linear guide acc. to DIN 637

Technical data

Load capacities and load moments

Size		65
C	N	366800
C0	N	792800
Mt	Nm	13030
Mt0	Nm	28170
ML	Nm	15760
ML0	Nm	34060

	Determination of the dynamic load ratings and load moments is based on a 100,000 m stroke in accordance with DIN ISO 14728-1. Often only 50,000 m are actually stipulated. For comparison: Multiply values C, Mt, and ML from the table by 1.23.

General technical data

Size		65
amax 1)	m/s²	150
vmax	m/s	3
m	kg	20.3
FR 2)	N	90
μ 3)		004 ... 01
Material		CS
Operating conditions
Size		65
Permissible ambient temperature (min ... max) 4)		-10 °C ... +80 °C

1)	Prerequisite: There must be preload, even during operation under load.
2)	Guideline value for frictional drags of the complete, sealed and lubricated roller runner blocks.
3)	Without friction of seal
4)	Brief peaks up to 100 °C are permitted. For even lower sub-zero temperatures, please consult us.

Legend

Symbol	Description	Unit
amax	Maximum acceleration travel	m/s2
C	Dynamic load capacity	N
C0	Static load capacity	N
Fpr	Preload force	N
FR	Friction force	N
m	Mass	kg
ML	Dynamic longitudinal moment load capacity	Nm
ML0	Static longitudinal moment load capacity	Nm
Mt	Dynamic torsional moment load capacity	Nm
Mt0	Static torsional moment laod capacity	Nm
vmax	Maximum permissible speed	m/s
μ	Friction coefficient

General technical data and calculations

Accuracy classes

Definition of preload class

The preload class is the pre-tensioning force Fpr based on the dynamic load rating C of the particular roller runner block.

Selection of the preload class

Code	Application area
C1	Special version on request
C4
C5
C2	For precise guide systems with both high external loading and high demands on overall rigidity;also recommended for single rail systems.
	Above average moment loads can be absorbed without significant elastic deflection.
	Further improved overall rigidity with only medium moment loads.
C3	For highly rigid guide systems such as precision machine tools, etc.
	Above average loads and moments can be absorbed with the least possible elastic deflection.
	Roller runner blocks with preload C3 available in accuracy classes P, SP (GP) and UP only.

Recommended combination based on preload and accuracy class

Recommendation for preload C2: Accuracy classes H and P

Recommendation for preload C3: Accuracy classes P, SP, GP and UP

Combination of hard chrome plated Roller Runner Block with hard chrome plated Roller Guide Rails

Upon combination of hard chrome plated Roller Runner Blocks with preload C2 or C3 and hard chrome plated Roller Guide Rails, the preload increases by approx. half a preload class.

Preload force Fpr (N)

Roller Runner Blocks			Size	25	35	45	55	65	100	125	55/85	65/100
	Type	Design type	Preload class	Preload force Fpr (N)
Roller runner block, steel1) Roller runner block, Resist CR2)	R1851 R1822 R1821 R1861	FNS SNS SNH	C1	830	1680	2930	3860	6520	‒	‒	‒	‒
			C2	2240	4510	7890	10400	17600	36900	60600	‒	‒
			C3	3640	7320	12800	16800	28500	59900	98400	‒	‒
			C4	4770	9610	16800	22100	37400	‒	‒	‒	‒
			C5	5610	11300	19700	26000	43900	‒	‒	‒	‒
	R1853 R1823 R1824 R1863	FLS SLS SLH	C1	1010	2060	3640	4790	8140	‒	‒	‒	‒
			C2	2720	5540	9790	12900	21900	50600	81600	‒	‒
			C3	4420	8990	15900	20900	35500	82200	132600	‒	‒
			C4	5800	11800	20800	27400	46600	‒	‒	‒	‒
			C5	6810	13900	24500	32200	54700	‒	‒	‒	‒
	R1854	FXS	C2	‒	‒	‒	‒	29300	‒	‒	‒	‒
	R1854	FXS	C3	‒	‒	‒	‒	47700	‒	‒	‒	‒

1)	All steel parts made of carbon steel
2)	Steel roller runner block body with corrosion-resistant coating, matt silver finish, hard chrome-plated

Diagrams/characteristic curves

Rigidity of roller rail system for preload C2

Heavy-duty roller runner block FXS R1854

Roller runner block mounted with:

4 screws, strength class 12.9

2 screws, strength class 8.8

Preload class

C2 = Preload (in accordance with table for pre-tensioning force Fpr in section "Technical information")

Down load

1)	δel. = elastic deformation μm
2)	F = load N

lift-off load

1)	δel. = elastic deformation μm
2)	F = load N

side load

1)	δel. = elastic deformation μm
2)	F = load N

Rigidity of roller rail system for preload C3

Heavy-duty roller runner block FXS R1854

Roller runner block mounted with:

4 screws, strength class 12.9

2 screws, strength class 8.8

Preload class

C3 = Preload (in accordance with table for pre-tensioning force Fpr in section "Technical information")

Down load

1)	δel. = elastic deformation μm
2)	F = load N

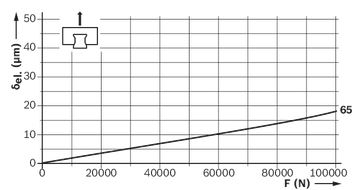

lift-off load

1)	δel. = elastic deformation μm
2)	F = load N

side load

1)	δel. = elastic deformation μm
2)	F = load N

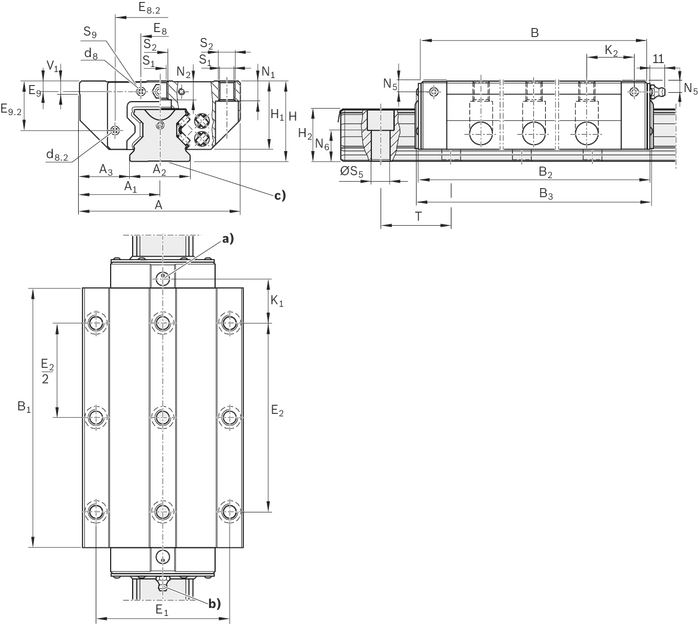

Dimensions

a)	For O-ring
	Ø 7 • 1.5 (mm)
b)	Lube nipple, thread M6 – 8 deep:
	Connection possible on all sides.
	Dimensions differ among different connection pieces.
	See "Accessories" for more information about lube ports.
c)	For roller guide rails of accuracy class H, this base area may be without a groove for manufacturing reasons.

Dimensions

Size		65
A	mm	170
A1	mm	85
A2	mm	63
A3	mm	53.5
B	mm	335
B1	mm	275
B2	mm	339.5
B3	mm	345
d8	mm	8
d8.2	mm	8
E1	mm	142
E2	mm	200
E8	mm	35
E8.2	mm	106
E9	mm	9.3
E9.2	mm	55
H	mm	90
H1	mm	76
Dimension H2 with cover strip	mm	58.15
Dimension H2 without cover strip	mm	57.85
K1	mm	49.5
K2	mm	52.5
N1	mm	23
N2	mm	21.5
N5	mm	9.3
N6		36.5 mm ±0.5
ØS1	mm	14,5
S2		M16
ØS5	mm	18
S9 1)		M4 ‒ 7mm deep
T 2)	mm	75
V1	mm	15

1)	Thread for adjoining parts
2)	Dimension T = Division of the Roller Guide Rail

Mounting

General mounting instructions

Maintenance

Notes on lubrication

Accessories

Cover plate wiper Roller Rail Systems gen.1

R18.0 ... 40

Cover plate wiper Roller Rail Systems gen.1

R18.0 ... 40

For mounting on Roller Runner Blocks for all Roller Guide Rails
Scraper plates; material: Rust-free spring steel in as per DIN EN 10088; version: blank
Spacer plate; material: Aluminum

Not product-specific documents
CAD data
Service

Front seals for Roller Rail Systems

R1810 .1. 00

Front seals for Roller Rail Systems

R1810 .1. 00

Already integrated in RSHP (replacement only for first generation roller runner blocks)
Material: Corrosion-resistant spring steel as per DIN EN 10088 with plastic seal
Design: bright

Not product-specific documents
CAD data
Instructions
Service

End cap set with front seals for Roller Rail Systems

R1810 .9. ..

End cap set with front seals for Roller Rail Systems

R1810 .9. ..

For replacement when servicing roller runner blocks

Not product-specific documents
Instructions
Service

FKM seal for Roller Rail Systems gen.1

R181060090

FKM seal for Roller Rail Systems gen.1

R181060090

For mounting at the Roller Runner Block
Material: Stainless steel plus FKM seal
Easy mounting and removal even when Guide Rail is screwed down (note the mounting instructions).
Two sections

Not product-specific documents
Service

FKM seal and cover plate wiper set for Roller Rail Systems gen.1

R181060570

FKM seal and cover plate wiper set for Roller Rail Systems gen.1

R181060570

For mounting on Roller Runner Blocks for Roller Guide Rails with cover strip

Not product-specific documents
Service

Front lube units

R1810 .25 00

Front lube units

R1810 .25 00

Front lube units suitable for RSHP Roller Runner Blocks and generation 1 Roller Runner Blocks
For travel up to 5,000 km without relubrication
Roller runner block only needs initial lubrication with grease
Front lube units on both sides of the roller runner block
Low lubricant loss

Not product-specific documents
CAD data
Mounting of Front Lubrication Unit (Video)
Service

Hydraulic-type lube nipple according to DIN 71412 Form A

R3417 0.. 02

Hydraulic-type lube nipple according to DIN 71412 Form A

R3417 0.. 02

Included with delivery

Not product-specific documents
CAD data
Service

Hydraulic-type lube nipple according to DIN 71412 45°

R3417 007 02

Hydraulic-type lube nipple according to DIN 71412 45°

R3417 007 02

Not product-specific documents
CAD data
Service

Connector for tube Ø 2.5 mm

R3455 0.. ..

Connector for tube Ø 2.5 mm

R3455 0.. ..

Not product-specific documents
CAD data
Service

Connector for tube Ø 4 mm

R3455 0.. ..

Connector for tube Ø 4 mm

R3455 0.. ..

Not product-specific documents
CAD data
Service

Swivel fittings L = 22 mm

R3417 0.. 09

Swivel fittings L = 22 mm

R3417 0.. 09

Not product-specific documents
CAD data
Service

Swivel fittings L = 12 mm

R3417 0.. 09

Swivel fittings L = 12 mm

R3417 0.. 09

Not product-specific documents
Service

Straight connectors for Roller Rail Systems

R3417 07. 09

Straight connectors for Roller Rail Systems

R3417 07. 09

Push-in fittings for tubes

Not product-specific documents
CAD data
Service

Elbow plug-in connections, rotatable for Roller Rail Systems

R3417 07. 09

Elbow plug-in connections, rotatable for Roller Rail Systems

R3417 07. 09

Push-in fittings for tubes

Not product-specific documents
CAD data
Service

O-rings

R3411 ... 01

O-rings

R3411 ... 01

Not product-specific documents
Service

Standard bellows

R1..0 .0. 00

Standard bellows

R1..0 .0. 00

Material: Polyurethane-coated polyester fabric

Not product-specific documents
Service

Heat-resistant bellows

R1..0 .5. 00

Heat-resistant bellows

R1..0 .5. 00

Material: Nomex fabric, metalized on both sides
Temperature stability
Non combustible, non flammable
Resistant to sparks, welding spatter and hot chips.

Not product-specific documents
Service

Certification

Directives and standards

Safety Instructions

Notes

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Catalog Roller Rail Systems Catalog \| R999000354 \| 2021-10-01 \| English \| PDF \| 23.5MB Product Groups: Roller Rail Systems only available as PDF file

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth LC: компактная гидравлика с давлением

В современном гидравлическом оборудовании всё чаще применяются компактные решения, позволяющие уменьшить габариты распределительных блоков и упростить монтаж. Двухходовые картриджные клапаны стали стандартом для систем, работающих под высоким давлением и с большими расходами. Специалисты по гидравли..

26 Июня, 2026 Bosch Rexroth SILENCE AZPT: тихая мощность

В гидравлических системах промышленного оборудования (станки, прессы, литьевые машины) и мобильной техники (строительные и дорожные машины) уровень шума является важным фактором. Традиционные внешние шестеренные насосы создают пульсацию потока, вызывающую вибрации и шум, что требует применения допол..

29 Мая, 2026 Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Сп..

29 Апреля, 2026 BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025

Вы недавно смотрели
