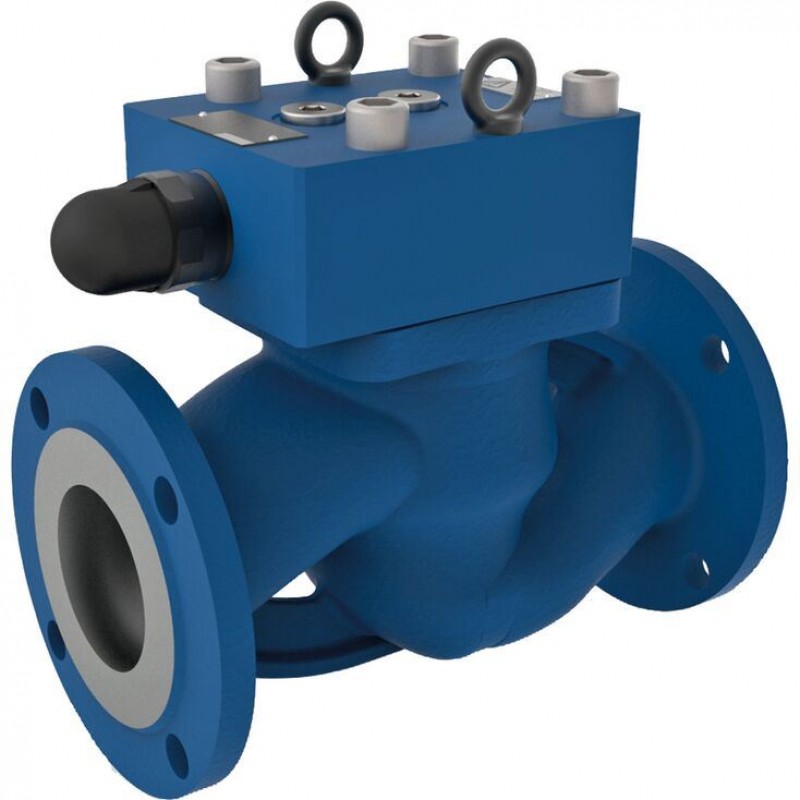

Pressure relief valve, pilot controlled L–DB

Name: Pressure relief valve, pilot controlled L–DB
Brand: Bosch Rexroth
SKU: RX7510
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 40 … 300
Component series 3X
Maximum operating pressure 25 bar
Maximum flow 50000 l/min

Features

For flange connection
As cartridge valve
Flange connection according to DIN EN 1092-2 type 21
2 pressure ratings
Adjustment type for pressure adjustment: Sleeve with hexagon and protective cap

Product description

Pressure valves of type L–DB are pilot-operated pressure relief valves for a low preload pressure. They are suitable for high flows.

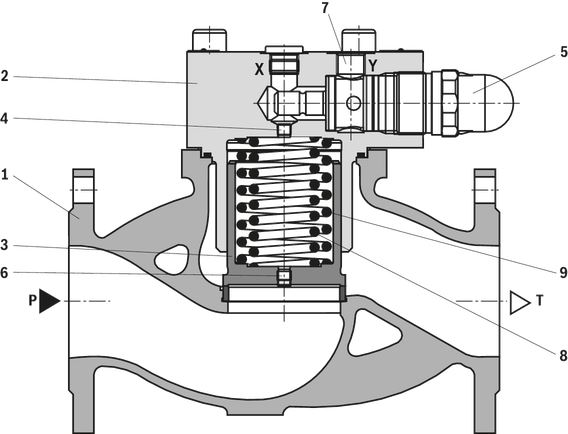

The valves basically consist of pipeline installation housing (1), main spool guide (2) for accepting the pilot control valve (5) and main spool (3).

Type L–DB

The pressure applied to channel P acts on the main spool (3) and is simultaneously applied to the pilot control valve (5) via nozzles (4) and (6). If the pressure in channel P exceeds the value set at the pilot control valve (5), the latter opens and the pilot oil is directly discharged into channel Y (7).

The main spool (3) moves upwards against the springs (8) and (9) and connects channel P to channel T as long as the pressure exceeds the value set at the pilot control valve.

With version “U”, the main spool (3) is only kept closed by the external spring (9). If the control channel is unloaded, a lower circulation pressure can be achieved.

Type L–DBF

In principle, the function of version “L–DBF” corresponds to the function of type L–DB. The valve is, however, designed as cartridge valve without pipeline housing (1).

Type code

01	02	03	04	05		06		07	08	09	10	11
L–DB				2	–	3X	/					*

01	Pressure relief valve	L–DB
02	Pipeline installation	no code
02	Cartridge valve (only size 50 … 200)	F
03	Size 40	40
	Size 50	50
	Size 65	65
	Size 80	80
	Size 100	100
	Size 125	125
	Size 150	150
	Size 200	200
	Size 250	250
	Size 300	300
04	Flange connection according to DIN EN 1092-2 type 21	F
04	Cartridge valve	no code
Adjustment type
05	Sleeve with hexagon and protective cap	2
06	Component series 30 ... 39 (30 ... 39: unchanged installation and connection dimensions)	3X
Set pressure
07	Up to 16 bar	16
07	Up to 25 bar (only size 80, 100 and 150)	25
Pilot oil flow
08	Internal pilot oil supply, external pilot oil return	Y
08	External pilot oil supply, external pilot oil return	XY
09	Standard version	no code
09	Valve for minimum cracking pressure	U
Seal material
10	NBR seals	no code
	FKM seals	V
	Observe compatibility of seals with hydraulic fluid used. (Other seals upon request)
11	Further details in the plain text	*

Technical data

general

Size			40	50	65	80	100	125	150	200	250	300
Weight		kg	11	15	26	32	50	75	100	180	300	475
Installation position			any
Ambient temperature range	NBR seals	°C	-30 … +80
Ambient temperature range	FKM seals	°C	-15 … +80

hydraulic

Size			40	50	65	80	100	125	150	200	250	300
Maximum operating pressure	Port P	bar	16			16 25		16	16 25	16
	Port X	bar	16			16 25		16	16 25	16
	Port T	bar	16			16 25		16	16 25	16
Maximum counter pressure	Port Y	bar	16			16 25		16	16 25	16
Maximum flow		l/min	1000	1500	2700	3600	6000	7000	13000	24000	35000	50000
Hydraulic fluid			see table
Hydraulic fluid temperature range	NBR seals	°C	-30 … +80
Hydraulic fluid temperature range	FKM seals	°C	-15 … +80
Viscosity range		mm²/s	10 … 800
Maximum admissible degree of contamination of the hydraulic fluid 1)			Class 20/18/15 according to ISO 4406 (c)

1)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL,HLP	NBR, FKM	DIN 51524	90220
Bio-degradable 2)	Insoluble in water	HETG	FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Containing water 2)	Water-free	HFDU	FKM	ISO 12922	90222
Containing water 2)	Containing water	HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For further information and data on the use of other hydraulic fluids, please refer to the data sheets above or contact us! There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.)! The flash point of the hydraulic fluid used must be 40 K higher than the maximum valve surface temperature. Flame-resistant – containing water: Life cycle compared to operation with mineral oil HL, HLP 30 to 100 %

(For applications outside these values, please consult us!)

Notice:

The maximum operating pressure is the sum of the set pressure and counter pressure!

Diagrams/characteristic curves

(simulated with HLP46, ϑOil = 40 °C ±5 °C)

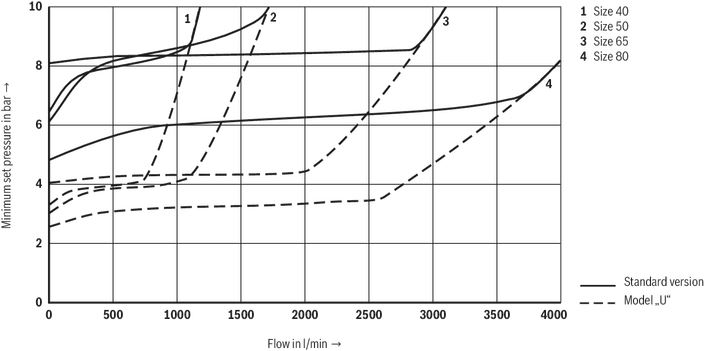

Minimum set pressure dependent on the flow

Size 40 … 80

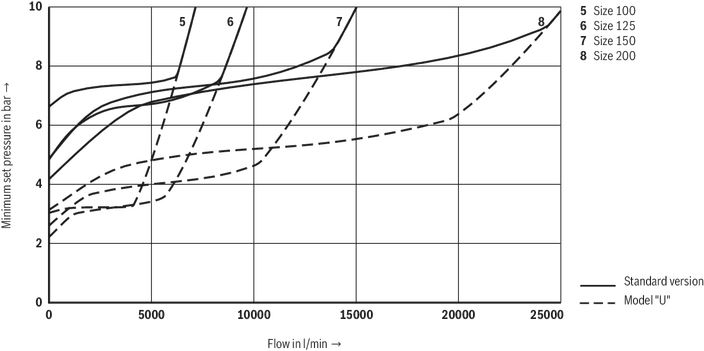

Minimum set pressure dependent on the flow

Size 100 … 200

Notice:

The characteristic curves were simulated with external, depressurized pilot oil return.

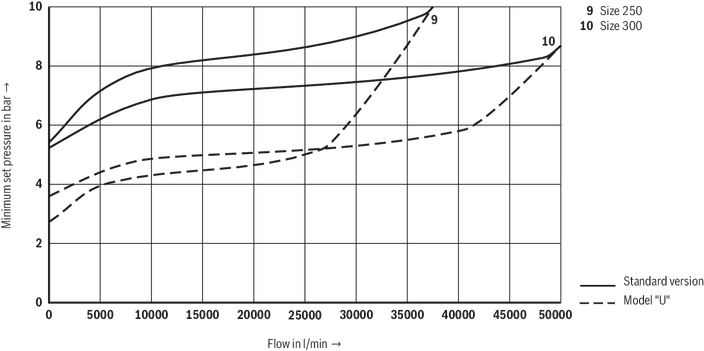

Minimum set pressure dependent on the flow

Size 250 and 300

Symbols/Circuit diagrams

Type L–DB…Y…

Type L–DB…XY…

Dimensions

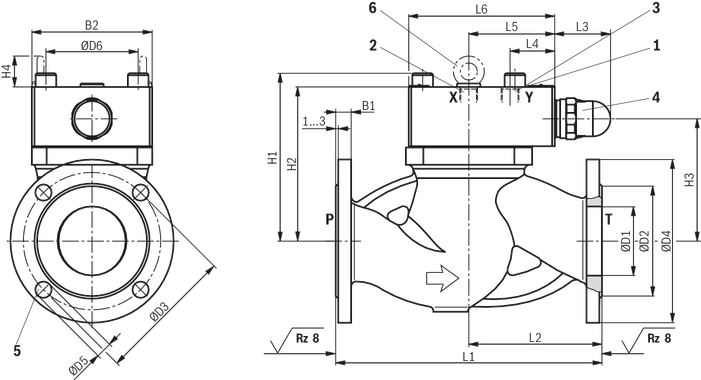

Pipeline installation “L–DB”

Dimensions in mm

1	Name plate (position may vary depending on the size)
2	Ports X for external pilot oil supply
3	Ports Y for external pilot oil return
4	Adjustment type "2"
5	Valve mounting bores
6	Ring bolt (2 pieces from NG50)

NG	L1		L2	L3	L4	L5	L6	H1	H2	H3	H4	B1	B2	ØD1	ØD3	ØD4	ØD5	ØD6
NG	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm
40	198	± 2	99	68	42.5	77.5	117	139	127	97.5	-	13	95	40	110	150	19	96
50	228	± 2	114	68	42.5	75	125	147	135	105.5	36	15	100	50	125	165	19	110
65	288	± 3	144	65	52	92	155	183	167	130	36	15	125	65	145	185	19	134
80...16	308	± 3	154	65	52	100	170	195.5	179.5	142.5	36	17	140	80	160	200	19	152
80...25	308	± 3	154	65	52	100	170	195.5	179.5	142.5	36	14	140	80	160	200	19	152
100...16	348	± 3	174	65	52	111	191	220	200	163	36	19	160	100	180	220	19	182
100...25	348	± 3	174	65	52	111	191	220	200	163	36	14	160	100	190	235	23	182
125	398	± 3	199	67	50.5	122.5	245	247.5	227.5	190.5	53	21	-	125	210	250	19	215
150...16	478	± 3	239	65	53	138	276	265	245	208	53	21	-	150	240	285	23	245
150...25	478	± 3	239	65	53	138	276	265	245	208	53	14	-	150	250	300	28	245
200	598	± 4	299	65	59	170	340	314	294	257	53	25	-	200	295	340	23	305
250	728	± 4	364	57	67	205	410	357	333	296	62	27	-	250	355	405	28	370
300	848	± 5	424	50	73.5	237.5	475	398	374	337	62	26	-	300	410	460	28	435

Notice:

The tightening torques stated are guidelines when using screws with the specified friction coefficients and when using a manual torque wrench (tolerance ± 10 %).

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

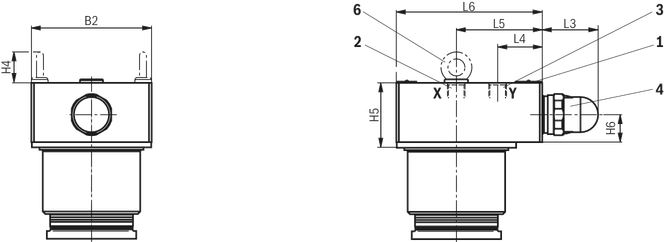

Cartridge valve “L–DBF”

Dimensions in mm

1	Name plate (position may vary depending on the size)
2	Ports X for external pilot oil supply
3	Ports Y for external pilot oil return
4	Adjustment type "2"
6	Ring bolt (2 pieces from NG50)

NG	L3	L4	L5	L6	H4	H5	H6	B2
NG	mm	mm	mm	mm	mm	mm	mm	mm
50	68	42.5	75	125	36	60.5	24.5	100
65	65	52	92	155	36	75.5	32	125
80	65	52	100	170	36	76	32	140
100	65	52	111	191	36	76	32	160
125	67	50.5	122.5	245	53	82	38	-
150	65	53	138	276	53	79	35	-
200	65	59	170	340	53	82	37	-

NG	L1	L2	L3	L4	L5	L6	L7	ØD1	ØD3	ØD4	ØD5	ØD6	ØD7	G	α	β	n
NG	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		°	°
50	67.5	65.5	50	40.5	35	15	23	110	57	73	89	86	50	M12	45	90	4
65	83.5	81.5	60	55.5	45	20	29	134	75	89	105	105	65	M12	45	90	4
80	94.5	92.5	65	65.5	55	20	29	152	95	104	120	130	80	M16	45	90	4
100	114.5	112.5	76	75.5	67	30	38	182	109	128	148	160	100	M20	45	90	4
125	135	133	100	100.5	90	27	34	215	135	156	176	200	125	M20	30	60	6
150	153.5	151.5	110	110.5	105	27	34	245	160	183	203	230	150	M20	22.5	45	8
200	197	193	130	155.5	155	27	34	305	220	235	265	320	200	M20	15	30	12

Standards:
Workpiece edges	DIN ISO 13715
Form and position tolerance	DIN EN ISO 1101
General tolerances for metal-cutting procedures	DIN ISO 2768–mK
Tolerance	DIN ISO 8015
Surface condition	DIN EN ISO 1302

Type L–DB (not included in the scope of delivery)
NG	Quantity	Hexagon screw 1)	Hexagon nut	MA in Nm 2)
40	4	Hexagon screw ISO 4018 - M16 - 4.6	Hexagon nut ISO 4032-M16	63
50	4	Hexagon screw ISO 4018 - M16 - 4.6	Hexagon nut ISO 4032-M16	63
65	4	Hexagon screw ISO 4018 - M16 - 4.6	Hexagon nut ISO 4032-M16	63
80	8	Hexagon screw ISO 4018 - M16 - 4.6	Hexagon nut ISO 4032-M16	63
100 3)	8	Hexagon screw ISO 4018 - M16 - 4.6	Hexagon nut ISO 4032-M16	63
100 4)	8	Hexagon screw ISO 4018 - M20 - 4.6	Hexagon nut ISO 4032-M20	123
125	8	Hexagon screw ISO 4018 - M16 - 4.6	Hexagon nut ISO 4032-M16	63
150 3)	8	Hexagon screw ISO 4018 - M20 - 4.6	Hexagon nut ISO 4032-M20	123
150 4)	8	Hexagon screw ISO 4018 - M24 - 4.6	Hexagon nut ISO 4032-M24	213
200	12	Hexagon screw ISO 4018 - M20 - 4.6	Hexagon nut ISO 4032-M20	123
250	12	Hexagon screw ISO 4018 - M24 - 4.6	Hexagon nut ISO 4032-M24	213
300	12	Hexagon screw ISO 4018 - M24 - 4.6	Hexagon nut ISO 4032-M24	213

Type L–DBF (included in the scope of delivery)
NG	Fastening				Assembly aid (from NG80) 5)
NG	Quantity	Hexagon socket head cap screw	Material number	MA in Nm	Hexagon socket head cap screw	Material number
40	4	ISO 4762 - M12 x 70 - 10.9-flZn-240h-L	R913000515	35
50	4	ISO 4762 - M12 x 70 - 10.9-flZn-240h-L	R913000515	35
65	4	ISO 4762 - M16 x 90 - 10.9-flZn-240h-L	R913000544	85
80	4	ISO 4762 - M16 x 90 - 10.9-flZn-240h-L	R913000544	85	ISO 4762 - M16 x 120 - 8.8	R916445155
100	4	ISO 4762 - M20 x 100 - 10.9-flZn-240h-L	R913000386	165	ISO 4762 - M20 x 140 - 8.8	R916445188
125	6	ISO 4762 - M20 x 100 - 10.9-flZn-240h-L	R913000386	165	ISO 4762 - M20 x 160 - 8.8	R916445189
150	8	ISO 4762 - M20 x 100 - 10.9-flZn-240h-L	R913000386	165	ISO 4762 - M20 x 160 - 8.8	R916445189
200	12	ISO 4762 - M20 x 100 - 10.9-flZn-240h-L	R913000386	165	ISO 4762 - M20 x 140 - 8.8	R916445188
250	12	ISO 4762 - M24 x 100 - 10.9-flZn-240h-L	R913000407	285	ISO 4762 - M24 x 190 - 8.8	R916309987
300	14	ISO 4762 - M24 x 100 - 10.9-flZn-240h-L	R913000407	285	ISO 4762 - M24 x 220 - 8.8	R916445211

	1) In the selection and design, DIN EN 1092-2 is to be observed
	2) Tightening torques have been calculated with hexagon socket head cap screws ISO 4762 (galvanized)
	friction coefficient μtotal = 0.09 to 0.14
	3) Version “16”
	4) Version “25”
	5) In each case 2x

Notice:

The tightening torques stated are guidelines when using screws with the specified friction coefficients and when using a manual torque wrench (tolerance ± 10 %).

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

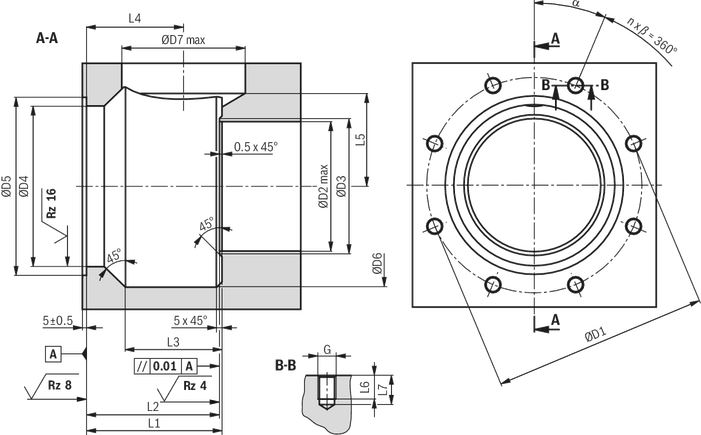

Installation bore
Dimensions in mm

Dimensions in mm

Ordering codes

Downloads

Pressure relief valve, pilot operated
Data Sheet | RE25788 | 2015-04-01 | English | PDF | 663k
Product Groups: Pilot operated
Type L–DB

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth LC: компактная гидравлика с давлением

В современном гидравлическом оборудовании всё чаще применяются компактные решения, позволяющие уменьшить габариты распределительных блоков и упростить монтаж. Двухходовые картриджные клапаны стали стандартом для систем, работающих под высоким давлением и с большими расходами. Специалисты по гидравли..

26 Июня, 2026 Bosch Rexroth SILENCE AZPT: тихая мощность

В гидравлических системах промышленного оборудования (станки, прессы, литьевые машины) и мобильной техники (строительные и дорожные машины) уровень шума является важным фактором. Традиционные внешние шестеренные насосы создают пульсацию потока, вызывающую вибрации и шум, что требует применения допол..

29 Мая, 2026 Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Сп..

29 Апреля, 2026 BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025

Вы недавно смотрели
