Артикул: RX8750

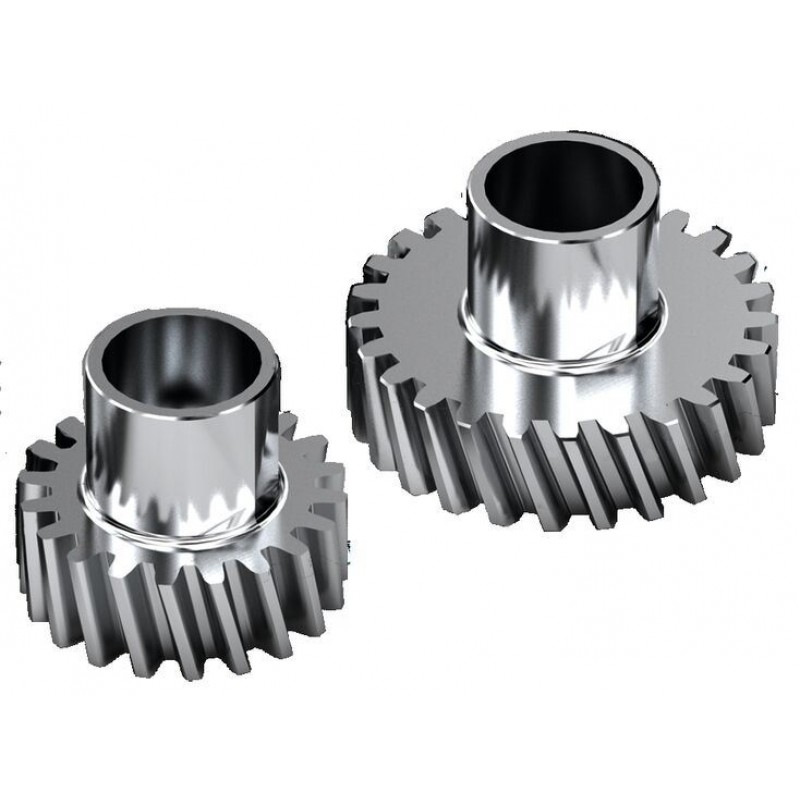

Helical cut pinion with bore and collar

Name: Helical cut pinion with bore and collar
Brand: Bosch Rexroth
SKU: RX8750
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

"Discontinued item: Last delivery on March 31, 2022"
Hardened gearing (HRC 54±2)
Gearing, bore and collar grounded
Gearing quality 6h24

Product description

Combination of Gear Rack with pinion drive and Ball Rail Systems (see application areas).

1)	Motor
2)	Shrink disk
3)	Pinion
4)	Coupling
5)	Gearbox

Combination options

Technical data

Technische Daten

Part number	Jp	Mmax	m
Part number	10-5 kgm2	Nm	kg
R205125301	1,605	56	0.103
R205125401	3,601	70	0.164
R205135301	2,982	270 1) 320 1)	0.539
R205135401	7,179	330 2) 380 2)	0.86

1)	Value 270 Nm applies to size 30 Gear Rack, value 320 Nm applies to size 35 Gear Rack
2)	Value 330 Nm applies to size 30 Gear Rack, value 380 Nm applies to size 35 Gear Rack

Legend

Symbol	Description	Unit
Jp	Gear wheel mass moment of inertia	10-5 kgm2
Mmax	Maximum transferable moments	Nm
m	Mass	kg

Technical data and calculations

Fields of application

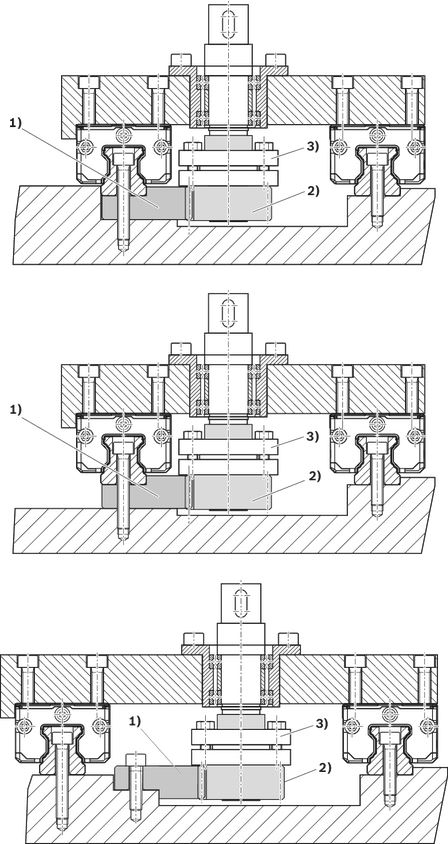

Application examples

1)	Gear Rack
2)	Pinion
3)	Shrink disk

Dimensions

Part number	pt	B	b	da	d0	dB	dp
	pt	B	b	da	d0	h8	H6
	mm	mm	mm	mm	mm	mm	mm
R205125301	5	43	17.5	34.8	31.831	24	19
R205125401	5	43	17.5	42.8	39.789	24	19
R205135301	10	55	23	69.7	63.662	36	30
R205135401	10	55	23	85.6	79.578	36	30

Legend

Symbol	Description	Unit
d0	Nominal diameter	mm
pt	Hole spacing	mm

Mounting

Drive shaft provided by the customer for pinion version with bore and collar combined with shrink disks.

Attention: To ensure safe torque transmission, the joint clearance between the shaft provide by the customer and bore must not exceed 0.017 mm. The shaft must be manufactured with a tolerance of j6 for this purpose.

Installation

Ordering codes

Materialnummern

Part number	Number of teeth	Suitable for	CAD data	Buy
R205125301	20	Module mt = 1.59 mm for size-25 Gear Rack, mn = 1.5
R205125401	25	Module mt = 1.59 mm for size-25 Gear Rack, mn = 1.5
R205135301	20	Module mt = 3.18 mm for size 30 - 35 Gear Rack, mn = 3
R205135401	25	Module mt = 3.18 mm for size 30 - 35 Gear Rack, mn = 3

Legend

Symbol	Description
mn	Normal module
mt	Transverse module

Downloads

Kugelschienenführungen mit Zahnstange
Catalog | R310DE2217 | 2019-01-01 | German | PDF | 1.7MB
Product Groups: Ball Rail Systems
Auslaufteil! Katalog nur als PDF Datei verfügbar.
