Артикул: RX8911

Все товары Bosch Rexroth

Forms 82, 82A

Name: Forms 82, 82A
Brand: Bosch Rexroth
SKU: RX8911
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

End bearings for screw ends in Forms 81, 81A, 82, 82A

	Pillow Block Unit SEC-F assembly	Pillow Block Unit SEB-F assembly	Pillow Block Unit SES-F assembly

Application	Bearing assembly LAF	Bearing assembly LAN	Bearing assembly LAL	Bearing assembly LAS

Components

End bearings for screw ends

Form	Version 1)	Size		Pillow block unit assembly			Bearing assembly
				SEB-F	SEC-F	SES-F	LAF	LAN	LAS
		d0	P	Part number	Part number	Part number	Part number	Part number	Part number
82/82A	100	16	5/10/16	R159111020	-	-	-	R159011000	-
	104	16	5/10/16	-	-	-	-	-	R159A41001
	120	20	5/10/20/40	R159111220	R159401200	R159501220	R159001200	R159011200	-
	123			R159111220	-	-	R159001200	R159011200	-
	124			-		-	-	-	R159A41201
	170	25	5/10/25	R159111730		R159501720	R159001730	R159011730	-
	173 2)			R159111730		-	R159001730	R159011730	-
	175 2)			-			-	-	R159A41701 3)
	200	32	5/10/20/32/64	R159112030			R159002030	R159012030	-
	203			-	R159402000	R159502020	R159002000	R159012000	-
	206			-	-	-	-	-	R159A42001
	250	40	10/12/16/20/25/30/40	R159122530			R159032530	R159022530	-
	300		5/10/12/16/20/25/30/40	R159113030			R159003030	R159013030
	301		5/10/12/16/20/25/30/40	-	R159403000	R159503020	-	-
	302		10/12/16/20/25/30/40		-	R159533020
	305					-
	306	50		R159123030			R159033030	R159023030
	309		5/10/12/16/20/40	-			-	-	R159A43001
	350		5	R159113530			R159003530	R159013530	-
	351		5/10/12/16/20/25	-			-	-	R159A43501
	400	63	10/20/40	R159114030			R159004030	R159014030	-
	401	63		-			-	-	R159A44001
	500	80		R159115030			R159005030	R159015030	-
	501			-			-	-	R159A45001
	601			-			-	-	R159A46001

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.
2)	Version 173 is only available in Forms 81A/82A.
3)	LAS version 1+1 only for size 25 version 175

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Slotted nuts NMA for fixed bearings

For maximum vibratory loads
For new designs

Not product-specific documents
Catalog
Service
CAD data

Slotted nuts NMZ for fixed bearings

For existing designs
For timing belt side drive
For driven nuts

Not product-specific documents
Catalog
Service
CAD data

Slotted nuts NMG for fixed bearings

For inexpensive designs

Not product-specific documents
Catalog
Service
CAD data

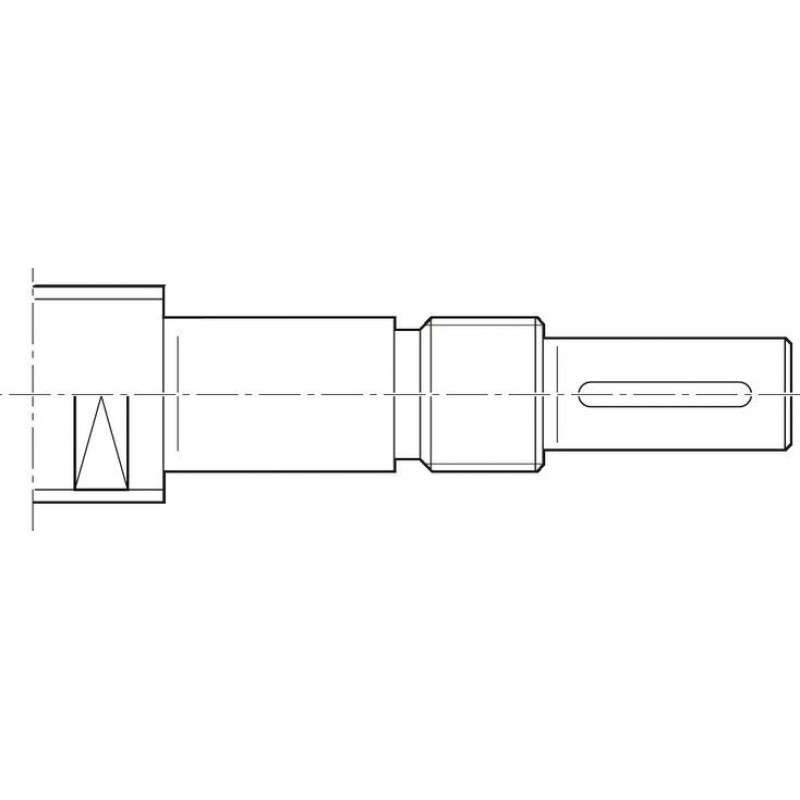

Dimensions

1)	Undercut form E DIN 509
2)	Thread undercut 76 short

Dimensions and technical data

Form	Version 1)	Rexroth Ball Screw Assembly size		Dimensions							Keyway as per DIN 6885			Centering hole		Hex socket		Thread		Wrench size
		d0	P	Ljf	D1	L1	D2	L2	G1	LG1	b	l	t	Z	tz	S	ts	G	tG	SW	bsw	lsw
				Ljf	h11	L1	h7	L2	G1	LG1	P9	l	t	Z	tz	S	ts	G	tG	SW	bsw	lsw
				mm	mm	mm	mm	mm		mm	mm	mm	mm		mm	mm	mm		mm	mm	mm	mm
82/82A	100	16	5/10/16	50	10	18	8	20	M10x1	12	2	14	1.2	M3	9	-	-	M3	5	11	10	8.5
	104	16	5/10/16	66	10	34	8	20	M10x1		2	14	1.2			-	-	M3	5	11		8.5
	120	20	5/10/20/40	60	12	23	10	25	M12x1		3	20	1.8			4	4	M4	6	15		42
	123			60		23																8.5
	124			75		38																8.5
	170	25	5/10/25		17	23	15	30	M17x1	22	5	25	3	M5	12.5			M6	9	19		42
	173 2)					23																10.5
	175 2)			78		26
	200	32	5/10/20/32/64	88	20		18	40	M20x1		6	28	3.5	M6	16	5	5			24	15
	203			78			16	35		17	5	28	3	M5	12.5	4	4					40
	206			116		54	18	40		22	6	36	3.5	M6	16	5	5					10.5
	250	40	10/12/16/20/25/30/40	130	25	54	22	50	M25x1,5	26	6		3.5	M8	19	6	6	M8	12	30		12.5
	300		5/10/12/16/20/25/30/40	101	30	25	25		M30x1,5	26	8		4	M10	22	8	8	M10	15			12.5
	301		5/10/12/16/20/25/30/40	93		25				18												45
	302		10/12/16/20/25/30/40	130		54				26												37
	305			121		53				18												37
	306	50		130		54				26										41	22	15.5
	309		5/10/12/16/20/40	150		74				26										30	15	12.5
	350		5	110	35	32	30		M35x1,5	28						10	10	M12	18	41	22	15.5
	351		5/10/12/16/20/25	158	35	82	30		M35x1,5	26						10	10			41	22	15.5
	400	63	10/20/40	132	40	44	36	60	M40x1,5	28	10	40	5	M12	28	12	12			50	27	16.5
	401	63		178	40	90	36	60	M40x1,5	28	10	40		M12	28					50		16.5
	500	80		154	50	52	40	70	M50x1,5	32	12	50		M16	36			M16	24	60		18.5
	501			208	50	106	40	70	M50x1,5		12	50		M16	36			M16	24
	601			234	60	122	55	80	M60x2		16	63	6	M20	42	19	19	M20	30

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.
2)	Version 173 is only available in Forms 81A/82A.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
