Артикул: RX8934

Все товары Bosch Rexroth

Form 142

Name: Form 142
Brand: Bosch Rexroth
SKU: RX8934
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

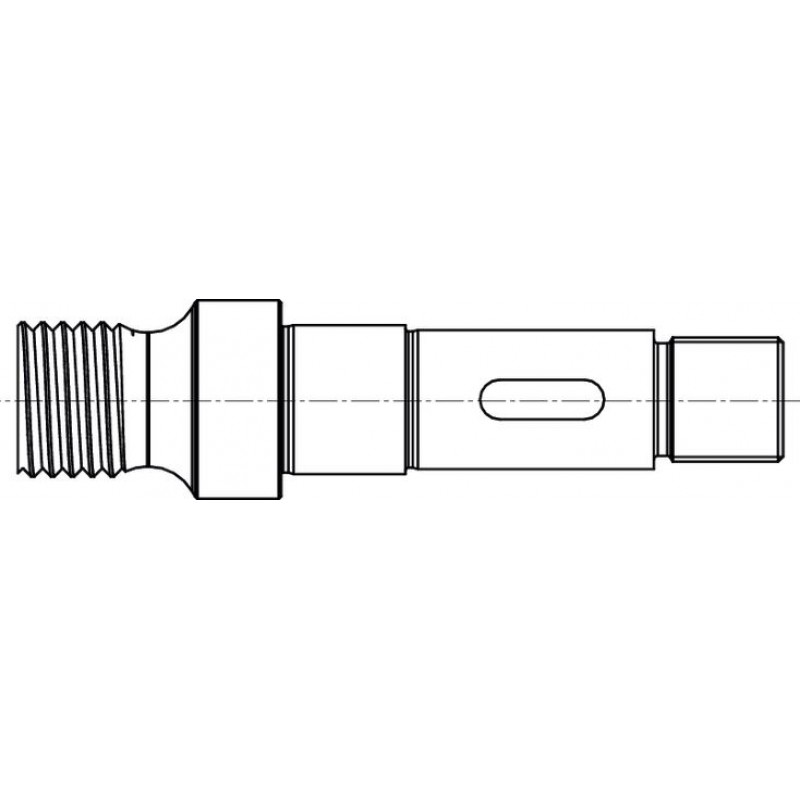

Bearing units without housing for screw ends in Form 142

Application	LAS	FEC-F

The assembly group Bearing Unit LAS, FEC-F consists of:

1 bearing

1 slotted nut

Components

End bearings for screw ends

Form	Version 1)	Size	Bearing assembly
		Size	LAS	FEC-F
		d0 x P	Part number	Part number
142	200	20 x 5	R159A42001	-
	250	20 x 5	-	R159B42501
	251	25 x 5	R159A42501	-
	252	25 x 10	R159A42501	-
	253	25 x 5	-	R159B42501
	254	25 x 10	-	R159B42501
	300	30 x 5	R159A43001	-
	301	30 x 10	R159A43001	-
	350	30 x 5	-	R159B43501
	351	30 x 10	-	R159B43501
	400	39 x 5	R159A44001	-
	401	39 x 10	R159A44001	-
	500	39 x 5	-	R159B45001
	501	39 x 10	-	R159B45001
	502	48 x 5	R159A45001	-
	503	48 x 10	R159A45001	-
	650	48 x 5	-	R159B46501
	651	48 x 10	-	R159B46501
	700	60 x 10	R159A47001	-
	701	60 x 20	R159A47001	-
	652	60 x 10	-	R159B46501
	653	60 x 20	-	R159B46501
	900	75 x 10	R159A49001	-
	901	75 x 20	R159A49001	-
	902	75 x 10	-	R159B49001
	903	75 x 20	-	R159B49001

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Slotted nuts NMA for fixed bearings

For maximum vibratory loads
For new designs

Not product-specific documents
Catalog
Service
CAD data

Dimensions

1)	Undercut form E DIN 509
2)	Thread undercut 76 short

Dimensions and technical data

Form	Version 1)	d0 x P	Dimensions											Keyway as per DIN 6885			Centering hole		Hex socket		Thread
			Ljf	D1	L1	D2	L2	G1	LG1	DR	LR	DF	LF	b	l	t	Z	tz	S	ts	G	tG
			Ljf	h11	L1	h7	L2	G1	LG1	DR	LR	DF	LF	P9	l	t	Z	tz	S	ts	G	tG
			mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		mm
142	200	20 x 5	116	20	54	18	40	M17x1	22	27	7	19.2	14	6	36	3.5	M6	16	5	5	M6	9
	250	20 x 5	159	25	87	22	50	M20x1		34		19.2	26		40						M8	12
	251	25 x 5	138		66							24.2	14
	252	25 x 10	138		66							23.7
	253	25 x 5	159		87							24.2
	254	25 x 10	159		87							23.7
	300	30 x 5	150	30	74	28		M25x1,5	26	40	10	29.2	17	8		4	M10	22	8	8	M10	15
	301	30 x 10	150	30	74	28		M25x1,5		40		28.7	17	8					8	8	M10	15
	350	30 x 5	194	35	108	32	60	M30x1,5		45		29.2	28	10	45				10	10	M12	18
	351	30 x 10	194	35	108	32		M30x1,5		45		28.7	28		45				10	10
	400	39 x 5	178	40	90	38		M35x1,5	28	54	12	38.1	24.5		50	5	M12	28	12	12
	401	39 x 10	178	40	90	38		M35x1,5		54		37.7	24.5				M12	28
	500	39 x 5	245	50	137	48	80	M40x1,5		62		38.1	32	14			M16	36			M16	24
	501	39 x 10	245		137							37.7	32
	502	48 x 5	214		106							47.2	22
	503	48 x 10	214		106							46.7	22
	650	48 x 5	312	65	178	62	100	M60x2	34	78	18	47.2	46	18	90	7	M20	42	19	19	M24	36
	651	48 x 10	312	65	178	62		M60x2		78	18	46.7	46	18
	700	60 x 10	272	70	138	68		M65x2		90	20	58.7	50	20
	701	60 x 20	272	70	138	68		M65x2		90	20	57.7	50	20
	652	60 x 10	312	65	178	62		M60x2		78	18	58.7	39	18
	653	60 x 20	312	65	178	62		M60x2		78	18	57.7	39	18
	900	75 x 10	327	90	169	88	120	M85x2	38	108	25	73.7	59	25	100	9					M30	45
	901	75 x 20	327		169							72.7
	902	75 x 10	391		233							73.7
	903	75 x 20	391		233							72.7

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Planetary Screw Assemblies Manual \| R320103883 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 974k Product Groups: Linear Screw Assemblies
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
